Установки поверочные дозиметрические гамма-излучения УПГД-2М-Д

Назначение

Установка поверочная дозиметрическая гамма-излучения УПГД-2М-Д (далее - установка) предназначена для воспроизведения мощности амбиентного эквивалента дозы (МА-ЭД), мощности экспозиционной дозы (МЭД), мощности поглощенной дозы (МПД) гамма-излучения и применяется для поверки дозиметров в коллимированном пучке гамма-излучения источника Cs-137 в нормальных климатических условиях.

Описание

В состав установки входят следующие изделия:

- контейнер с типовым по ГОСТ 8.087-2000 свинцовым коллиматором гамма-излучения (контейнер-коллиматор);

- барабанный механизм с магазином для хранения 4-х гамма-источников в держателях источников;

- четыре гамма-источника типа ИГИ-Ц;

- промежуточный (перегрузочный) контейнер;

- направляющие с градуировочной линейкой, на которых крепится тележка с приборным столиком;

- приборный столик для размещения блока детектирования поверяемого прибора в пучке излучения с механизмом перемещения и фиксации столика и блоков детектирования поверяемых приборов на приборном столике относительно оси пучка гамма-излучения излучения;

- держатели для гамма-источников;

- лазерный прицел для юстировки дозиметра;

- штанга для перемещения источников;

- затвор;

- задняя задвижка.

Контейнер-коллиматор предназначен для размещения в нем барабанного механизма с четырьмя гамма-источниками и создания коллимированного пучка гамма-излучения.

Переносной перегрузочный контейнер обеспечивает кратковременное хранение источников гамма-излучения в держателях при зарядке/разрядке установки для проведения ремонтных и других работ.

Принцип действия установки основан на создании в месте расположения детектора дозиметра заданного значения МАЭД, МЭД или МПД.

Изменение значения мощности дозы в месте расположения детектора дозиметра достигается путем выбора одного из 4-х источников требуемого номинала или изменением расстояния источник-детектор.

В процессе работы с измерительными приборами при смене расстояния между прибором и источником пучок коллимированного излучения перекрывается с помощью затвора.

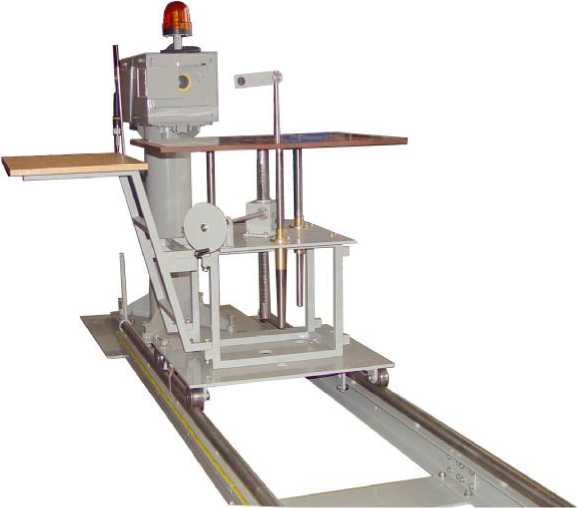

Общий вид установки представлен на рисунке 1.

Рисунок 1

Технические характеристики

Установка обеспечивает:

Коллимированный пучок гамма-излучения от источника Cs-137 (ИГИ-Ц).

Воспроизведение:

МАЭД гамма-излучения в диапазоне............................от 5^10-7 до 540-2 Зв^ч-1

МЭД гамма-излучения в диапазоне............................. от 1,3-10’8 до 1,3^10-3 Ажг-1

(от 5-10’5 до 5 Р^ч-1) МПД гамма-излучения в диапазоне..............................от 540-7 до 5-10’2 Гр^ч-1

Доверительные границы относительной погрешности воспроизведения при доверительной вероятности 0,95:

МАЭД гамма-излучения..................................................................±5 %;

МЭД гамма-излучения....................................................................±3 %;

МПД гамма-излучения.....................................................................±3 %.

Пределы допускаемой относительной погрешности установки, связанной с отклонением от закона квадратов расстояний..............................................................±2,5 %.

Размеры однородного поля в плоскости, перпендикулярной оси пучка, на расстоянии 1 м от источника, в пределах которого значение МАЭД изменяется не более чем на ±3 %, ...................................................................не менее ±10 см от оси пучка.

Тип применяемых гамма-источников.....................................ИГИ-Ц-3-5, ИГИ-Ц-3-9

ИГИ-Ц-4-2, ИГИ-Ц-4-5

Максимальная активность применяемых гамма-источников............................2-1011 Бк

Рабочие условия эксплуатации: температура окружающего воздуха..............................................+(20 ±10) °С

атмосферное давление................................................................(101 ±4) кПа

относительная влажность воздуха..................................................(60 ±20) %

Радиационный фон в помещении от внешних источников гамма-излучения.......................................................................не более 0,25 мкЗв^ч-1

Время зарядки/разрядки установки.................................................не более 3 мин

Средняя наработка на отказ ........................................................не менее 25 000 ч

Средний срок службы установки..................................................не менее 10 лет

Габаритные размеры установки, не более:

длина....................................................................................................4550 мм

высота....................................................................................................1600 мм

ширина................................................................................................. 1800 мм

Масса установки, не более........................................................................ 700 кг

Знак утверждения типа

наносится фотоспособом на табличку, закрепленную на корпус установки, и типографским способом на титульные листы руководства по эксплуатации ФВКМ.412113.034РЭ и паспорта ФВКМ.412113.034ПС.

Комплектность

В комплект поставки установки входят технические средства и эксплуатационная документация, указанные в таблице 2.

Таблица 2

Поверка

осуществляется по ГОСТ 8.087-2000 «Установки дозиметрические рентгеновского и гамма-излучения эталонные. Методика поверки».

Сведения о методах измерений

Сведения о методиках/методах измерений изложены в разделе 2 «Использование по назначению» руководства по эксплуатации ФВКМ.412113.034РЭ.

Нормативные документы

1. ГОСТ 8.034-82 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений экспозиционной дозы и потока энергии рентгеновского и гамма-излучений.

2. ГОСТ 8.070-96 ГСИ. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений.

3. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Рекомендации к применению

- при передаче размера единиц величин поверка дозиметров гамма-излучения в коллимированном пучке источника цезия-137.
