Термометры жидкостные стеклянные нефтяные P-A
| Номер в ГРСИ РФ: | 32454-06 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | Фирма "Petrotech Analytical Corp. Ltd.", Великобритания |
|
32454-06: Описание типа
2016-32454-06.pdf
|
Скачать | 122.2 КБ |
Для точного измерения температуры методом погружения в среду в диапазоне температур -80...405 °С в нефтеперерабатывающей, нефтехимической промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 32454-06 |
| Действует | по 30.12.2021 |
| Наименование | Термометры жидкостные стеклянные нефтяные |
| Модель | P-A |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fe155f31-92c0-b300-45ec-8fb0828eed12 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 32.02 |
| Год регистрации | 2012 |
| Страна-производитель | Великобритания |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 20.02.2017 |
| Номер сертификата | 24948 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 99 от 20.02.12 п.0509д от 01.08.06 п.222 |
Производитель / Заявитель
Фирма "Petrotech Analytical Corp. Ltd.", СОЕДИНЕННОЕ КОРОЛЕВСТВО
Великобритания
HiPoint Thomas Street, Taunton Somerset TA2 6HB UK факс +44 20 7504 3532
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.279-78 |
| Межповерочный интервал / Периодичность поверки |
2 года
для термометров, наполненных толуолом
4 года
для остальных
|
| Зарегистрировано поверок |
3341
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3200 (96%) |
| Неуспешных поверок (СИ непригодно) | 141 (4 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
32454-06: Описание типа
2016-32454-06.pdf
|
Скачать | 122.2 КБ |
Описание типа
Назначение
Термометры жидкостные стеклянные P-A нефтяные (по стандартам ASTM) (далее - термометры P-A) предназначены для точного измерения температуры методом погружения в среду в диапазоне температур от -80°С до 405°С.
Описание
Принцип действия термометров основан на видимом изменении объема жидкости в стекле при изменении температуры окружающей термометр среды. Термометры P-A выполнены либо в виде капиллярной трубки с резервуаром, заполненным термометрической жидкостью, и стеклянной оболочки с вмонтированной внутри шкалой - термометры с вложенной шкалой, либо в виде толстостенной капиллярной трубки с приваренным резервуаром в нижней части и шкалой, нанесенной на поверхность трубки - палочные термометры. Термометры с вложенной шкалой имеют диаметр от 8 до 10 мм, палочные - от 6 до 9 мм.
В качестве термометрических жидкостей в термометрах P- А применяются ртуть, ртут-но - таллиевая амальгама, толуол. По специальному заказу ртутные термометры для температур до 150°С могут поставляться в герметичной защитной фторопластовой прозрачной оболочке. Термометры одного исполнения могут различаться цветом эмали шкалы, наличи-ем/отсутствием капиллярной линзы на передней поверхности шкальной пластины, видом термометрической жидкости.
Основные технические характеристики термометров P - A приведены в таблице 1.

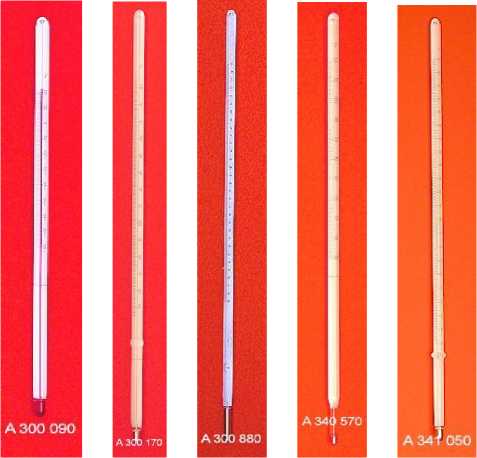

Рисунок 1— Внешний вид термометров P-А
Основные метрологические характеристики
Таблица 1.
|
Обозначение исполнения |
№№ термометров по каталогу фирмы |
Диапазон измерений, °С |
Цена деления, °С |
Длина, мм |
|
P- A 300 |
010 |
-20.150 |
1 |
322 |
|
030 |
-5.300 |
1 |
390 | |
|
050 |
-5.400 |
1 |
415 | |
|
070 |
-38...50 |
1 |
230 | |
|
090 |
-80.20 |
1 |
230 | |
|
110 |
-2.300 |
1 |
385 | |
|
130 |
-2.400 |
1 |
385 | |
|
150 |
-5.110 |
0,5 |
290 | |
|
170 |
90.370 |
2 |
290 | |
|
190 |
-6.400 |
2 |
310 | |
|
210 |
-20.102 |
0,2 |
420 | |
|
230 |
155.170 |
0,5 |
155 | |
|
240 |
38.82 |
0,1 |
375 | |
|
260 |
-2.80 |
0,2 |
395 | |
|
280 |
30.200 |
0,5 |
395 | |
|
300 |
19.27 |
0,1 |
275 | |
|
320 |
34.42 |
0,1 |
275 | |
|
340 |
49.57 |
0,1 |
275 | |
|
360 |
57.65 |
0,1 |
275 | |
|
380 |
79.87 |
0,1 |
275 | |
|
400 |
95.103 |
0,1 |
275 | |
|
420 |
18.28 |
0,2 |
212 | |
|
430 |
39.54 |
0,2 |
237 | |
|
440 |
95.105 |
0,2 |
212 | |
|
450 |
130.140 |
0,1 |
463 | |
|
460 |
147.182 |
0,5 |
301 | |
|
468 |
36,6.39,4 |
0,05 |
305 | |
|
478 |
52,6.55,4 |
0,05 |
305 | |
|
500 |
-38.42 |
0,2 |
420 | |
|
520 |
25.105 |
0,2 |
420 | |
|
540 |
90.170 |
0,2 |
420 | |
|
560 |
-2.68 |
0,2 |
405 | |
|
570 |
-2.52 |
0,2 |
395 | |
|
580 |
24.78 |
0,2 |
395 | |
|
590 |
48.102 |
0,2 |
395 | |
|
600 |
72.126 |
0,6 |
395 | |
|
610 |
98.152 |
0,2 |
395 | |
|
620 |
95.255 |
0,5 |
395 | |
|
628 |
-51,6.-34 |
0,1 |
420 | |
|
634 |
18,6.21,4 |
0,05 |
305 | |
|
644 |
23,6.26,4 |
0,05 |
305 | |
|
664 |
58,6.61,4 |
0,05 |
305 | |
|
678 |
80,6.83,4 |
0,05 |
305 | |
|
690 |
20.70 |
0,2 |
305 | |
|
720 |
-10.5 |
0,1 |
162 |
|
Обозначение исполнения |
№№ термометров по каталогу фирмы |
Диапазон измерений, °С |
Цена деления, °С |
Длина, мм |
|
P- A 300 |
730 |
20.100,6 |
0,2 |
310 |
|
750 |
19.35 |
0,02 |
585 | |
|
770 |
-20.49 |
0,5 |
287 | |
|
788 |
-34.49 |
0,5 |
303 | |
|
798 |
-18.82 |
0,5 |
303 | |
|
808 |
77.260 |
1 |
303 | |
|
820 |
32.127 |
0,2 |
380 | |
|
840 |
-38.2 |
0,1 |
379 | |
|
860 |
-8.32 |
0,1 |
379 | |
|
880 |
25.55 |
0,1 |
379 | |
|
900 |
50.80 |
0,1 |
379 | |
|
920 |
75.105 |
0,1 |
379 | |
|
940 |
95.155 |
0,2 |
379 | |
|
960 |
145.205 |
0,2 |
379 | |
|
980 |
195.305 |
0,5 |
379 | |
|
P- A 301 |
000 |
295.405 |
0,5 |
379 |
|
014 |
-37.21 |
0,5 |
355 | |
|
028 |
-19,4.16,6 |
0,05 |
305 | |
|
034 |
-41,4.-38,6 |
0,05 |
305 | |
|
048 |
-55,4.-52,6 |
0,05 |
305 | |
|
130 |
-15.105 |
1 |
162 | |
|
150 |
15.70 |
1 |
171 | |
|
170 |
25.80 |
1 |
382 | |
|
190 |
40.150 |
1 |
310 | |
|
210 |
95.175 |
1 |
167 | |
|
230 |
150.205 |
1 |
172 | |
|
250 |
10.200 |
1 |
287 | |
|
270 |
-20.10 |
0,1 |
370 | |
|
280 |
0.30 |
0,1 |
370 | |
|
290 |
20.50 |
0,1 |
370 | |
|
300 |
40.70 |
0,1 |
370 | |
|
310 |
60.90 |
0,1 |
370 | |
|
320 |
80.110 |
0,1 |
370 | |
|
330 |
100.130 |
0,1 |
370 | |
|
340 |
120.150 |
0,1 |
370 | |
|
348 |
-18.49 |
0,5 |
302 | |
|
358 |
16.82 |
0,5 |
302 | |
|
368 |
-50.5 |
0,2 |
302 | |
|
380 |
145.205 |
0,2 |
370 | |
|
390 |
195.305 |
0,5 |
370 | |
|
400 |
123.177 |
0,2 |
395 | |
|
410 |
148.202 |
0,2 |
395 | |
|
420 |
173.227 |
0,2 |
395 | |
|
430 |
198.252 |
0,2 |
395 | |
|
440 |
223.277 |
0,2 |
395 | |
|
450 |
248.302 |
0,2 |
395 | |
|
474 |
133,6.136,4 |
0,05 |
305 | |
|
490 |
170.250 |
0,2 |
395 | |
|
510 |
-1.175 |
0,5 |
405 |
|
Обозначение исполнения |
№№ термометров по каталогу фирмы |
Диапазон измерений, °С |
Цена деления, °С |
Длина, мм |
|
P- A 301 |
530 |
-80.20 |
0,5 |
300 |
|
570 |
28,6.31,4 |
0,05 |
305 | |
|
590 |
-38,3.-30,1 |
0,1 |
420 | |
|
610 |
38,6.41,4 |
0,05 |
305 | |
|
630 |
98,6.101,4 |
0,05 |
305 | |
|
650 |
-45.-35 |
0,1 |
300 | |
|
670 |
-35.-25 |
0,1 |
300 | |
|
690 |
-25.-15 |
0,1 |
300 | |
|
710 |
-15.-5 |
0,1 |
300 | |
|
730 |
-27,4.-24,6 |
0,05 |
305 | |
|
770 |
-21,4.-18,6 |
0,05 |
305 | |
|
790 |
-1,4...1,4 |
0,05 |
305 | |
|
830 |
91,6.94,4 |
0,05 |
305 | |
|
860 |
-7.105 |
0,5 |
303 | |
|
900 |
148,6.151,4 |
0,05 |
305 | |
|
920 |
-38.2 |
0,1 |
379 | |
|
940 |
144.156 |
0,2 |
270 | |
|
960 |
38.93 |
1 |
171 | |
|
980 |
-20.60 |
0,2 |
290 | |
|
P-A 302 |
000 |
80.100 |
0,1 |
255 |
В таблице 2 приведены пределы допускаемых погрешностей термометров P-A в зависимости от диапазонов, цены деления шкалы и вида термометрической жидкости.
Таблица 2.
|
Диапазон измерений, °С |
Пределы допускаемой абсолютной погрешности термометра при цене деления шкалы, °С | |||||
|
0,05 |
0,1 |
0,2 |
0,5 |
1 |
2 | |
|
От -80 до -10 |
- |
- |
- |
(± 1) |
(± 2) |
±2(±4) |
|
От -38 до -10 |
- |
±0,3 |
±0,4 |
±0,5(±1) |
±1(±2) |
±2(±3) |
|
От -10 до 110 |
±0,1 |
±0,2 |
±0,3 |
±0,5(±1) |
±1(±2) |
±2(±4) |
|
От 110 до 210 |
- |
- |
±0,4 |
±0,5 |
±1(±3) |
±2(±4) |
|
От 110 до 405 |
- |
- |
- |
±1 |
±2 |
±2 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта.
Комплектность
|
Наименование |
Количество |
|
Термометр Р-A |
1 шт. |
|
Паспорт |
1 экз. |
|
Упаковочный футляр |
1 шт. |
|
МП |
1 экз. |
Поверка
осуществляется по ГОСТ 8.279-78 «Термометры стеклянные жидкостные рабочие. Методы и средства поверки».
Сведения о методах измерений
Методика измерений изложена в паспорте
Нормативные документы
P-А
1. ГОСТ 28498-90 «Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний»
2. ГОСТ 400-80 «Термометры стеклянные для испытаний нефтепродуктов. Технические условия»
3. Техническая документация изготовителя
Рекомендации к применению
выполнение работ по оценке соответствия промышленной продукции (нефтепродуктов) установленным законодательством Российской Федерации обязательным требованиям.
