Барьеры искробезопасности БИА-101

Назначение

Барьеры искробезопасности БИА-101 (в дальнейшем барьеры БИА - 101) предназначены для приема и преобразования входных сигналов постоянного тока с диапазоном 0 - 20 мА (4 - 20 мА) в выходные сигналы с диапазоном 0 - 5 В (1 - 5 В) и 0 - 20 мА (4 - 20 мА), а также обеспечения питания и искробезопасности сигнальных цепей взрывозащищенных датчиков с унифицированным выходным сигналом постоянного тока 0 - 20 мА (4 - 20 мА), подключаемых по двух-, трех- и четырехпроводным линиям связи и расположенных во взрывоопасной зоне.

Описание

Принцип действия барьеров БИА-101: входной сигнал, принимаемый БИА-101, пропорционально своему значению передается через гальваническое разделение с помощью линейной оптопары. С выхода оптопары сигнал поступает на фильтр низких частот и формирователи выходных сигналов

Барьеры искробезопасности БИА-101 представляют собой аналоговые промежуточные измерительные преобразователи сигналов постоянного тока с диапазоном 0 - 20 мА (4 - 20 мА). Вход и выход БИА-101 гальванически изолирован.

БИА-101 монтируются на стандартную 35-мм DIN-рейку.

Общий вид представлен на рисунке 1.

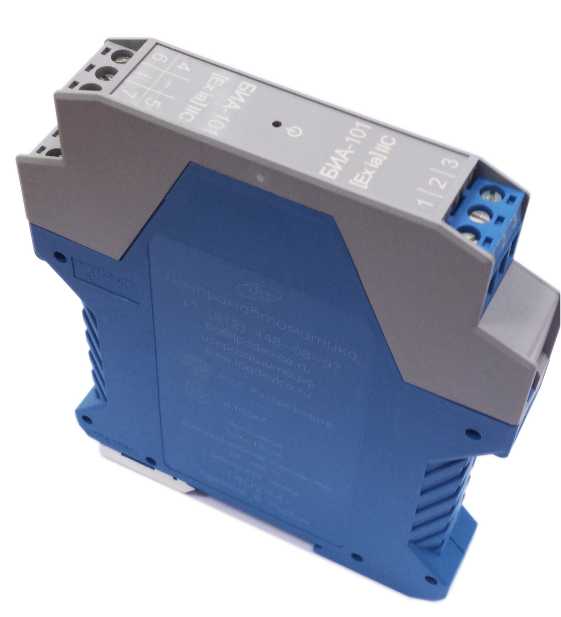

Рисунок 1 - Вид прибора

Технические характеристики

Метрологические характеристики приведены в таблице 1.

Таблица 1

дополнительная приведенная погрешность преобразования, вызванная изменением

рабочей температуры на каждые 10 °С, не более, %...........................................± 0,1;

- габаритные размеры, мм...................................................114x99x17,5;

- масса, г

- срок службы, лет

- средняя наработка до отказа, ч......................................................150000.

Условия эксплуатации:

- температура окружающего воздуха, °С..................................от 5 до 60;

- относительная влажность воздуха при 30 °С, %........................до

- атмосферное давление, кПа................................................от 84 до107;

- напряжение питания, В......................................................от 18 до 36.

Условия транспортирования:

- температура, °С.................................................................от 5 до 60;

- относительная влажность, %...................................................до 100 при Т - 40 °С;

- транспортная тара обеспечивает прочность при многократных механических ударах, действующих вдоль трех взаимно перпендикулярных осей тары с пиковым ударным ускорением 98 м/с2, длительностью ударного импульса 16 мс, при числе ударов 1000±0,1 для каждого направления.

Барьер БИА - 101 имеет вид взрывозащиты «Искробезопасная электрическая цепь i» по ГОСТ Р МЭК 60079-11-2010 и уровень взрывозащиты «ia», имеет маркировку взрывозащиты [Ex ia] IIC.

Барьер устойчив к воздействию синусоидальных вибраций частотой от 10 до 500 Гц с амплитудой смещения 0,35 мм.

Барьер сохраняет характеристики при воздействии постоянного магнитного поля или переменного магнитного поля сетевой частоты с напряжением до 400 А/м.

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом.

Комплектность

В комплект поставки входят:

- барьер искробезопасности БИА - 101;

- руководство по эксплуатации;

- методика поверки ЛПА-21.010.01 МП

- паспорт.

Сведения о методах измерений

Метод измерений изложен в Руководстве по эксплуатации ЛПА-21.010.01 РЭ.

Нормативные документы

ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1х10- 16 до 30 А»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

Технические условия ТУ 4217-004-13898149-2005.
