Микрометры специальные МКН
| Номер в ГРСИ РФ: | 32509-12 |
|---|---|
| Категория: | Микрометры |
| Производитель / заявитель: | ЗАО "Кировский завод "Красный инструментальщик", г.Киров |
Для измерения наружных диаметров труб магистральных и технологических нефтепроводов и газопроводов, а также на трубопрокатных предприятиях в нефтегазовой промышленности и в машиностроении.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 32509-12 |
| Действует | по 24.02.2017 |
| Наименование | Микрометры специальные |
| Модель | МКН |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3a7a5d15-ccea-b123-20f6-c3e446e1b965 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 27.01 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Примечание | Взамен № 32509-06 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Кировского ЦСМ |
| Адрес центра | 610035, г.Киров, ул.Попова, 9 |
| Руководитель центра | Урванцев Юрий Александрович |
| Телефон | (8*833*2) 63-08-06 |
| Факс | 63-08-06 |
| Информация о сертификате | |
| Срок действия сертификата | 24.02.2017 |
| Номер сертификата | 45626 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 111 от 24.02.12 п.43 |
Производитель / Заявитель
ООО "Кировский завод "Красный инструментальщик" (Крин), РОССИЯ, г.Киров
Россия
610000, ул.К.Маркса, 18, тел (8332) 62-33-18, факс 62-57-54, E-mail: office@krin.ru
Поверка
| Методика поверки / информация о поверке | Раздел 5 МКН.000 РЭ |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 336 (99%) |
| Неуспешных поверок (СИ непригодно) | 3 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
32509-12: Описание типа
2012-32509-12.pdf
|
Скачать | 111.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Микрометры специальные МКН предназначены для измерения наружных диаметров труб магистральных и технологических нефтепроводов и газопроводов. Физическая величина - длина (мм).
Описание
Принцип действия механический.

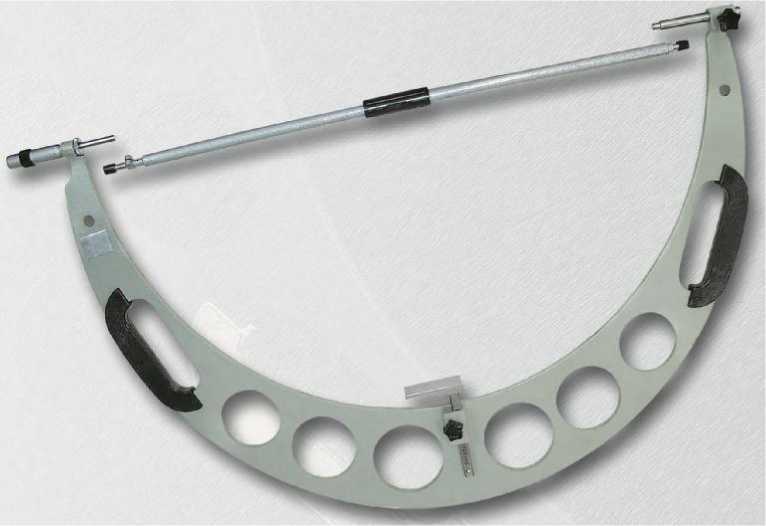

Микрометр представляет собой скобу, в которой слева установлена пятка, имеющая возможность передвигаться относительно корпуса скобы и закрепляться в требуемом положении с помощью гайки, а справа - микрометрическая головка, включающая в себя микрометрический винт, стебель, барабан, трещотку, обеспечивающую постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта в требуемом положении служит стопорная гайка.
Для установки в исходное положение микрометры имеют установочные меры со сферическими измерительными поверхностями.
Для того, чтобы скоба и установочная мера не нагревались от рук в процессе работы, на них установлены теплоизолирующие накладки
Микрометр имеет передвижной упор, расположенный на скобе, который устанавливается по шкале на диаметр проверяемой трубы и закрепляется в требуемом положении с помощью гайки.
Число модификаций - 8 (МКН 550, МКН 650, МКН 750, МКН 850, МКН 950, МКН 1050, МКН 1150, МКН 1250), отличающихся друг от друга диапазоном измерений, нормируемой погрешностью, габаритными размерами и массой.
Технические характеристики
- Цена деления - 0,01 мм.
- Измерительное перемещение микрометрического винта - 50 мм.
- Измерительное усилие - от 5 до 10 Н.
- Колебание измерительного усилия - не более 2 Н.
- Модификация, диапазон измерений, пределы допускаемой погрешности микрометра в любой точке диапазона измерений при нормируемом измерительном усилии, габаритные размеры и масса указаны в таблице 1.
Таблица 1
|
Модификации микрометров |
Диапазон измерений, мм |
Пределы допускаемой погрешности, мкм |
Габаритные размеры, мм, не более, длина х ширина х высота |
Масса, кг, не более |
|
МКН 550 |
450 - 550 |
±9,0 |
775х75х435 |
5,5 |
|
МКН 650 |
550 - 650 |
±11,0 |
875х75х515 |
6,0 |
|
МКН 750 |
650 - 750 |
±16,0 |
985х75х570 |
7,5 |
|
МКН 850 |
750 - 850 |
±16,0 |
1035х75х605 |
9,5 |
|
МКН 950 |
850 - 950 |
±18,0 |
1145х75х680 |
11,0 |
|
МКН 1050 |
950 - 1050 |
±20,0 |
1235х75х705 |
13,0 |
|
МКН 1150 |
1050 - 1150 |
±20,0 |
1345х75х845 |
14,0 |
|
МКН 1250 |
1150 - 1250 |
±20,0 |
1445х75х910 |
15,0 |
- Допуски параллельности и плоскостности измерительных поверхностей микрометров должны соответствовать значениям, указанным в таблице 2.
Таблица 2
|
Модификация микрометров |
Допуск параллельности измерительных поверхностей, мкм |
Допуск плоскостности измерительных поверхностей, мкм |
|
МКН 550 |
11 | |
|
МКН 650 |
13 | |
|
МКН 750 |
15 | |
|
МКН 850 |
17 |
1 |
|
МКН 950 |
18 | |
|
МКН 1050 |
20 | |
|
МКН 1150 |
21 | |
|
МКН 1250 |
22 |
- Допускаемое отклонение длины установочной меры от номинального размера должно соответствовать значениям, указанным в таблице 3.
Таблица 3
|
Номинальный размер установочной меры, мм |
Допускаемое отклонение длины установочной меры от номинального размера, мкм |
|
500 |
±3,5 |
|
600 |
±4,5 |
|
700; 800 |
±5,0 |
|
900 |
±5,5 |
|
1000; 1100; 1200 |
±6,0 |
- Параметр шероховатости измерительных поверхностей микрометров Ra<0,2 мкм, измерительных поверхностей установочных мер - Ra<0,08 мкм по ГОСТ 2789-93.
- Условия эксплуатации: температура окружающего воздуха от минус 20 °С до плюс 35 °С, относительная влажность воздуха не более 80 %, атмосферное давление от 84 до 106,7 кПа.
- Средний срок службы - не менее 6 лет.
Знак утверждения типа
Знак утверждения типа наносят на скобу микрометра методом гравирования или на микроголовку методом наклейки, на титульный лист эксплуатационного документа - типографским способом.
Комплектность
В комплектность входят: микрометр; мера установочная; гильзы соединительные -2 шт.; ключ; футляр; руководство по эксплуатации.
Поверка
осуществляется по разделу 5 МКН.000 РЭ «Микрометры специальные МКН. Руководство по эксплуатации».
Перечень средств поверки (эталонов):
1) образцы шероховатости с параметрами Ra = 0,2 мкм и Ra = 0,08 мкм ГОСТ 9378-93;
2) весы c максимальной нагрузкой 2 кг ГОСТ Р 53228-2008;
3) плоская стеклянная пластина нижняя ПИ 60-2 ТУ 3.3.2123-88;
4) линейка ЛД-1-80 ГОСТ 8026-92;
5) концевые меры 1-2 и 1-2,001 ГОСТ 9038-90;
6) концевые меры 2-Н9, 2-Н21 ГОСТ 9038-90;
7) головка измерительная 1ИГ ГОСТ 18833-73;
8) машина оптико-механическая типа ИЗМ- I ТУ 3-3.1045-75.
Сведения о методах измерений
МКН.000 РЭ «Микрометры специальные МКН. Руководство по эксплуатации».
Нормативные документы
1) ТУ 3934-131-00221072-2011 «Микрометры специальные МКН. Технические условия».
2) МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-6 - 50 м и длин волн в диапазоне 0,2 - 50 мкм».
3) МКН.000 РЭ «Микрометры специальные МКН. Руководство по эксплуатации» с разделом 5 «Методика поверки», утверждённой в ноябре 2011 года ГЦИ СИ ФБУ «Кировский ЦСМ».
Рекомендации к применению
Микрометры специальные МКН применяются при осуществлении производственного контроля за соблюдением требований промышленной безопасности к эксплуатации опасного производственного объекта в нефтегазовой промышленности, в машиностроении, а также на трубопрокатных предприятиях.
