Динамометры пружинные ДПУ-10
| Номер в ГРСИ РФ: | 32519-06 |
|---|---|
| Категория: | Динамометры |
| Производитель / заявитель: | ООО "Машприбор", г.Краснодар |
Для измерений статических растягивающих усилий до 10 кН на предприятиях различных отраслей промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 32519-06 |
| Действует | по 05.10.2027 |
| Наименование | Динамометры пружинные |
| Модель | ДПУ-10 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0c538c93-7ebf-520e-6dd1-fd41830fd641 |
| Год регистрации | 2006 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 13837-68 и ТУ 4273-007-47469075-06 |
| Класс СИ | 28.02 |
| Год регистрации | 2006 |
| Страна-производитель | Россия |
| Примечание | 31.10.2012 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 31.10.2017 |
| Номер сертификата | 25067 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 913 п. 09 от 31.10.201209д от 01.08.06 п.290 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Машприбор" (ООО "Машприбор"), г. Краснодар
Россия
350000, ул.Северная, 320
Поверка
| Методика поверки / информация о поверке | ГОСТ 13782-68 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
8714
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8354 (96%) |
| Неуспешных поверок (СИ непригодно) | 360 (4 %) |
| Актуальность информации | 01.01.2026 |
Поверители
Скачать
|
32519-06: Описание типа
2017-32519-06.pdf
|
Скачать | 74.8 КБ | |
|
32519-06: Методика поверки
2022-mp32519-06.pdf
|
Скачать | 70.4 КБ |
Описание типа
Назначение
Динамометры пружинные ДПУ-10 (далее - динамометры) предназначены для статических измерений силы растяжения.
Описание
Принцип действия основан на преобразовании осевого сжатия пружин во вращательное движение отсчетного барабана.
Конструктивно динамометр состоит из корпуса, отсчетного механизма, тарельчатых пружин и серег. Измеряемое растягивающее усилие воспринимается серьгами, что приводит к осевому перемещению винта, сжатию тарельчатых пружин и вращению барабана с циферблатом.

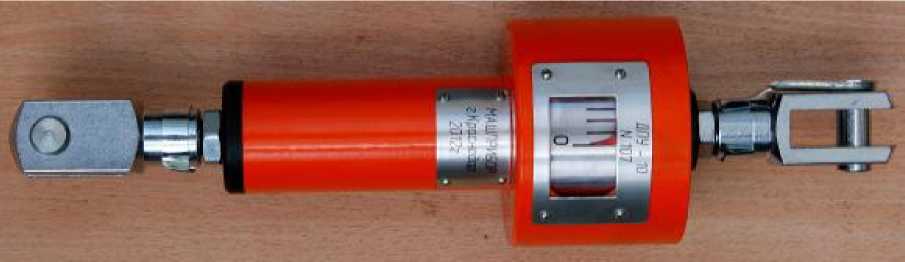

Рис. 1. Общий вид
Технические характеристики
Класс точности по ГОСТ 13837-79
Наибольший предел измерения, кН
Наименьший предел измерения, кН
Цена деления шкалы, кН
Пределы допускаемой основной погрешности
от наибольшего предела измерения, %
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды, в рабочем диапазоне температур отличных от температуры нормальной области ее значений, на каждые 10 оС, %...............................................................±
Порог реагирования динамометров от наибольшего предела измерений,
%, не более
Условия эксплуатации:
- диапазон нормальных значений температур, оС........................от + 15 до +25
- диапазон рабочих значений температур, оС.......................от минус 10 до + 45
Габаритные размеры (диаметр, длина), мм, не более............................. 105,
Масса, кг, не более
Вероятность безотказной работы за 2000 ч
Средний срок службы, лет
Знак утверждения типа
Знак утверждения типа наносится на корпус динамометра в виде наклейки и на титульный лист руководства по эксплуатации типографическим способом.
Комплектность
1. Динамометр - 1 шт.
2. Паспорт - 1 экз.
3. Руководство по эксплуатации - 1 экз.
Поверка
осуществляется по ГОСТ 13782-68 «Динамометры пружинные общего назначения. Методы и средства поверки».
Сведения о методах измерений
изложены в руководстве по эксплуатации «Динамометры пружинные ДПУ-10. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.
2. ГОСТ 13837-79 Динамометры общего назначения. Технические условия.
3. ГОСТ 13782-68 Динамометры пружинные общего назначения. Методы и средства поверки.
4. ТУ 4273-007 47469075 Динамометры пружинные ДПУ-10. Технические условия.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
