Счетчики турбинные холодной и горячей воды СТВХ и СТВУ
| Номер в ГРСИ РФ: | 32540-11 |
|---|---|
| Производитель / заявитель: | ООО "ПК Прибор", г.Москва |
Для измерений объема сетевой и питьевой воды по СанПиН 2.1.4.1074-01, протекающей в подающих и обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 32540-11 |
| Действует | по 06.07.2026 |
| Наименование | Счетчики турбинные холодной и горячей воды |
| Модель | СТВХ и СТВУ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 382333b7-afab-244c-6f0f-f83a241910d3 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4213-001-77986247-2005 |
| Класс СИ | 29.01.03.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Примечание | 16.04.2014 Внесены изменения в межповерочный интервалВзамен № 32540-06 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 31.10.2016 |
| Номер сертификата | 44334 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 480 п. 03 от 16.04.2014Приказ 6260 от 31.10.11 п.01 |
Производитель / Заявитель
ООО "Декаст М", г. Калуга; ООО "ПК Прибор", г. Москва (срок свидетельства: 06.07.2021 г.)
Россия
121351, пр-т Мира, 79, стр.1, (129090, пер.2-й Троицкий, д.6А, стр.3) тел./факс (495) 232 19 30, 735 46 47
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.156-83 |
| Межповерочный интервал / Периодичность поверки |
6 лет
все: с 2014
6 лет
для хол воды
4 года
для гор воды
|
| Зарегистрировано поверок |
29399
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 27634 (94%) |
| Неуспешных поверок (СИ непригодно) | 1765 (6 %) |
| Актуальность информации | 19.12.2025 |
Поверители
Скачать
|
32540-11: Описание типа
2020-32540-11.pdf
|
Скачать | 391.4 КБ | |
|
32540-11: Методика поверки
2021-mp32540-11.pdf
|
Скачать | 163.8 КБ |
Описание типа
Назначение
Счётчики турбинные холодной и горячей воды СТВХ и СТВУ предназначены для измерений объёма питьевой воды и теплоносителя, потребляемых в тепловых сетях, сетях горячего и холодного водоснабжения, на объектах коммунального хозяйства, в открытых и закрытых системах теплоснабжения.
Описание
Принцип работы счётчиков турбинных холодной и горячей воды СТВХ и СТВУ состоит в измерении числа оборотов турбинки, вращающейся под действием протекающей воды.
Счётчики состоят из корпуса, измерительной камеры и счётного механизма, размещённого в стакане из немагнитного материала. Поток воды попадает в нижнюю часть измерительной камеры и приводит во вращение аксиальную турбинку с винтовыми лопастями и закреплённой на ней ведущей магнитной муфтой. Через разделительный стакан счётного механизма вращение ведущей части магнитной муфты передаётся её ведомой части, которая связана с масштабирующим редуктором и отсчётным механизмом. Сухой, герметизированный в отдельной полости счётный механизм преобразует число оборотов турбинки в показания отсчетного устройства в м3. Исполнения счетчиков с дистанционным герконовым выходом имеют встроенный магнит, который воздействует на включение и выключение герконового датчика.
Счетчики выпускаются в следующих модификациях :
СТВХ
ХХ
ХХХ
Х - холодной воды, У - универсальный (горячей и/или холодной воды).
ДГ1 - Модификация с герконовым датчиком, расположенным в корпусе счетного механизма (отсутствует возможность его снятия), импульсный выход реализован по схеме «Сухой контакт»;
ДГ2 - Модификация со съемным герконовым датчиком, импульсный выход реализован по схеме «Сухой контакт»;
50, 65, 80, 100, 150, 200 - диаметр условный (Ду), мм.
ДГ3 - Модификация с герконовым датчиком, расположенным в корпусе счетного механизма (отсутствует возможность его снятия), импульсный выход реализован по схеме параллельно - последовательного резистивного соединения;
МИД - Модификация с МИД-сенсором;
УК - удлиненный корпус.
Общий вид счетчиков представлен на рисунках 1-6.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 7, 8 и 9.

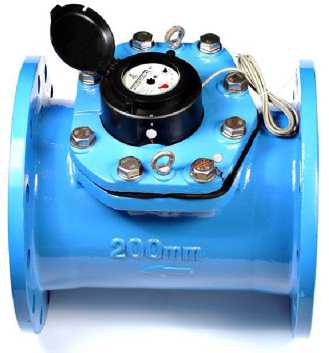

Рисунок 1 - общий вид СТВХ (Ду 150, 200 мм)

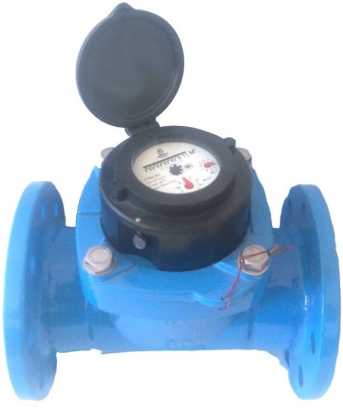

Рисунок 2 - общий вид СТВХ (Ду от 50 до 100 мм)

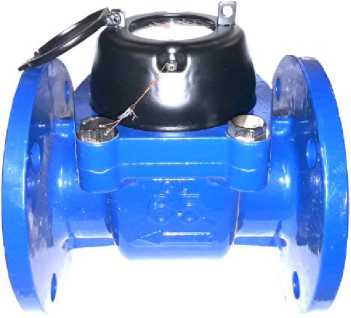

Рисунок 3 - общий вид СТВХ - 80 УК

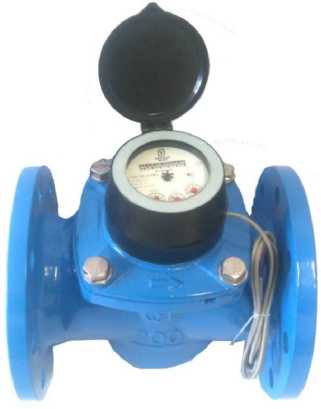

Рисунок 4 - общий вид СТВХ - 100 ДГ2

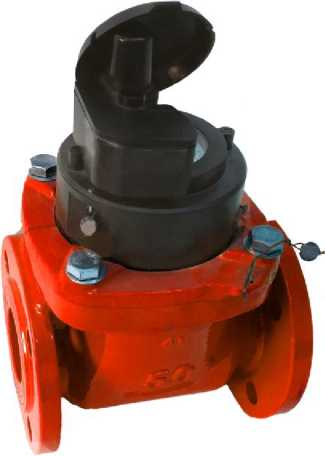

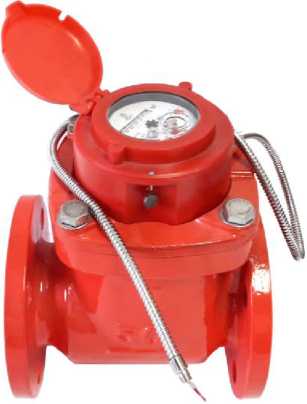

Рисунок 5 - общий вид СТВУ - 50 МИД
Рисунок 6 - общий вид СТВУ - 50 ДГ2
место нанесения знака поверки

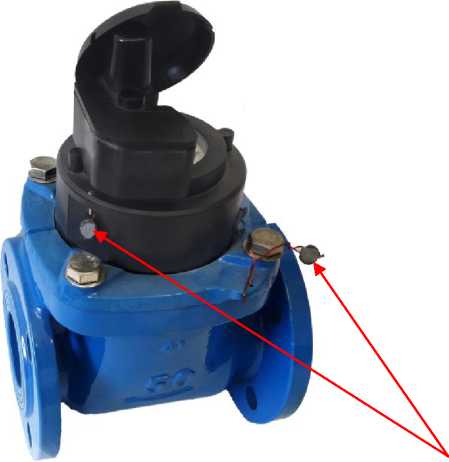

Рисунок 7 - схема пломбировки счетчиков турбинных холодной и горячей воды СТВХ и
СТВУ
место нанесения знака поверки
Рисунок 8 - схема пломбировки счетчиков турбинных холодной и горячей воды СТВХ и СТВУ
в исполнении ДГ2
место нанесения знака поверки
Рисунок 9 - схема пломбировки счетчиков турбинных холодной и горячей воды СТВХ и СТВУ в исполнении МИД
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1- метрологические характеристики счетчиков турбинных холодной и горячей воды СТВХ и СТВУ
|
Наименование параметра |
Значение параметра | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 | |
|
Диаметр условный, мм |
50 |
65 |
80 |
100 |
150 |
200 | |
|
Расход воды, м3/ч: | |||||||
|
- минимальный qmin |
СТВХ |
0,34 |
0,56 |
0,90 |
1,35 |
3,38 |
5,63 |
|
СТВУ |
0,6 |
1,0 |
1,4 |
2,0 |
4,5 |
8,0 | |
|
- переходный qt |
СТВХ |
2,25 |
3,75 |
6,00 |
9,00 |
22,50 |
37,50 |
|
СТВУ |
1,6 |
2,0 |
3,2 |
4,8 |
12 |
20 | |
|
- номинальный qn |
СТВХ |
45 |
60 |
100 |
150 |
250 |
300 |
|
СТВУ |
15 |
25 |
45 |
70 |
150 |
300 | |
|
- максимальный qmax |
СТВХ |
90 |
120 |
200 |
300 |
500 |
650 |
|
СТВУ |
30 |
50 |
90 |
140 |
300 |
600 | |
|
Пределы допускаемой относительной погрешности счетчиков, %: - СТВХ и СТВУ в диапазоне расходов от qmin до qt, - СТВХ в диапазоне расходов от qt до qmax, включительно, - СТВУ в диапазоне расходов от qt до qmax, включительно |
±5 ±2 ±3 | ||||||
|
Порог чувствительности, м3/ч, не более |
СТВХ |
0,15 |
0,20 |
0,25 |
0,25 |
1,00 |
1,50 |
|
СТВУ |
0,40 |
0,60 |
0,75 |
0,90 |
1,30 |
3,00 | |
|
Максимальный объем воды м3, измеренный за | |||||||
|
- сутки |
370 |
900 |
1650 |
2900 |
5700 |
8000 | |
|
- месяц |
11000 |
18000 |
33000 |
58000 |
114000 |
160000 | |
|
Номинальное давление, МПа |
,6 | ||||||
|
Потеря давления на qmax, МПа, не более |
0,1 | ||||||
|
Диапазон температур измеряемой среды, °С: -СТВХ -СТВУ |
от + 5 до + 50 от + 5 до + 120 | ||||||
|
Емкость индикаторного устройства, м3 |
999999 (9999999)* | ||||||
|
Минимальная цена деления счётного механизма, м3 |
0,01 |
0,1 | |||||
|
Передаточный коэффициент, м3/имп. (х10-3) |
0,9245 x х10-3 |
0,9245 х х10-3 |
1,7752х х10-3 |
2,5882х х10-3 |
1,5668 х х10-2 |
2,3753 х х10-2 | |
|
*По спец. заказу. | |||||||
Таблица 2 - основные технические характеристики счетчиков турбинных холодной и горячей воды СТВХ и СТВУ
|
Присоединение к трубопроводу |
Фланцевое по ГОСТ 12817-80 | |||||
|
Диаметр условный, мм |
50 |
65 |
80 |
100 |
150 |
200 |
|
Масса, кг, не более |
13,0 |
16,3 |
18,1 |
20,2 |
44,5 |
62,5 |
|
Габаритные размеры, мм, не более -длина -ширина -высота |
200 165 257 |
260 187 267 |
270 200 280 |
300 220 287 |
300 285 350 |
350 340 360 |
|
Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность, % - атмосферное давление, кПа |
от + 5 до + 50 от 30 до 98 от 84 до 107 | |||||
|
Средняя наработка на отказ счетчиков, ч, не менее |
100000 | |||||
Знак утверждения типа
наносится на корпус методом наклейки и на титульный лист паспорта типографским способом.
Комплектность
Таблица 7- Комплектность средства измерений
|
Наименование |
Количество |
|
Счетчик воды турбинный холодной СТВХ или горячей воды СТВУ |
1 |
|
Паспорт |
1 |
|
Руководство по эксплуатации (по требованию заказчика) |
1 |
|
Прокладка |
2 |
Поверка
осуществляется по документу ГОСТ 8.156-83 «ГСП. Счетчики холодной воды. Методы и средства поверки».
Основное средство поверки:
Установка поверочная 2 разряда по ГОСТ 8.142-2013 диапазон воспроизведения объемного расхода воды от 0 до 750 м3/ч, пределы допускаемой относительной погрешности измерений ±0,3 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точности.
Знак поверки наносится в паспорт или свидетельство о поверке и на пломбу, которая не позволяет проникнуть к частям счетчиков для несанкционированной настройки.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ТУ 4213-001-77986247-2005 «Счётчики крыльчатые одноструйные холодной и горячей воды ОСВХ и ОСВУ, счётчики турбинные холодной и горячей воды СТВХ и СТВУ, счётчики холодной и горячей воды ВСКМ 90. Технические условия»
ГОСТ Р 50193.1-92 (ИСО 4064/1-77) «Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования»
ГОСТ 14167-83 «Счетчики холодной воды турбинные. Технические условия»
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости»
