Барьеры искрозащиты TCC Ex

Назначение

Барьеры искрозащиты серии TCC Ex (далее - барьеры) представляют собой промежуточные измерительные преобразователи, воспринимающие измерительные сигналы от датчиков в виде силы и напряжения постоянного тока и передающие их во вторичную часть измерительной системы, с номинальным коэффициентом передачи 1. Барьеры предназначены для установки на границе опасной и безопасной зон производств с целью защиты электрических цепей аналоговых датчиков, расположенных в опасной зоне, от попадания недопустимо большой электрической мощности из безопасной зоны при развитии аварии во вторичной части измерительной системы, расположенной в безопасной зоне.

Описание

Барьеры представляют из себя пассивные электрические элементы, состоящие из предохранителей, резисторов и стабилитронов и относятся к типовым барьерам безопасности на диодах (стабилитронах) с обязательным искрозащитным заземлением. Барьеры участвуют в передаче аналоговых сигналов датчиков из взрывоопасной зоны во взрывобезопасную. На измерительный канал оказывает влияние сопротивление барьера и ток утечки барьера.

В серию TCC Ex входят следующие барьеры искрозащиты:

TCC Ex4T

ДАРЦ.426475.002

TCC Ex2A

ДАРЦ.426475.003

TCC Ex8A

ДАРЦ.426475.004

Четырехканальный барьер для передачи сигналов от термопреобразователей сопротивления, включенных по трехпроводной схеме измерения и напряжением до 1 В.

Двухканальный барьер для передачи аналоговых сигналов тока от 0 до 5 мА, от 4 до 20 мА, напряжения от 0 до 10 В, сигналов термопар и сигналов термопреобразователей сопротивления, включенных по четырехпроводной схеме измерения. дискретных сигналов с напряжением до 24 В.

Восьмиканальный барьер аналогичный TCC Ex2A.

Фотографии общего вида барьеров искрозащиты приведены на рисунке 1, схема пломбировки от несанкционированного доступа приведена на рисунке 2.

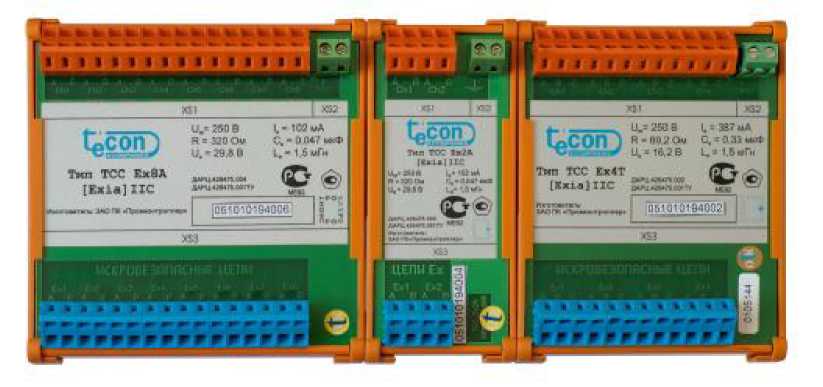

Рисунок 1 - Фотографии общего вида

Пломба защитная

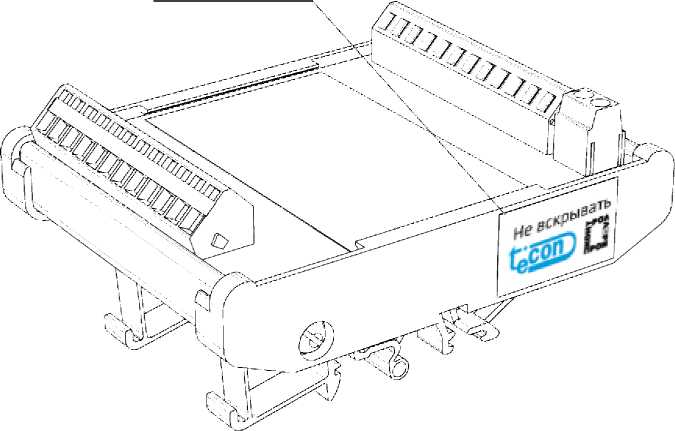

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Технические характеристики

Основные метрологические и технические характеристики приведены в таблице1.

Таблица 1

Окончание таблицы 1

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации.

Комплектность

В комплект поставки входят:

- барьеры искрозащиты согласно заказа;

- комплект эксплуатационной документации на комплект поставки;

- методика поверки ДАРЦ.426475.001МП «Барьеры искрозащиты серии TCC Ex. Методика поверки»;

- упаковка.

Поверка

осуществляется в соответствии с методикой поверки ДАРЦ.426475.001МП «Барьеры искрозащиты серии TCC Ex. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС» 20.06.2011 г.

Перечень основного оборудования для поверки:

Мультиметр цифровой 34401А мультиметр Agilent 34401А (диапазон от 0 до 100 Ом: Л= ± (0,01X%+0,004S%); диапазон от 0 до 1 кОм: Л= ± (0,01X%+0,001S%), диапазон от 0 до 100 мВ: Л= ± (0,0035X%+0,0004S%).

Сведения о методах измерений

Метод измерений приведён в документе «Барьеры искрозащиты серии TCC Ex.

Руководство по эксплуатации» ДАРЦ.426475.001РЭ

Нормативные документы

ГОСТ Р 51330.10-99          Электрооборудование   взрывозащищенное.   Часть   II.

Искробезопасная электрическая цепь.

ГОСТ 22261-94 ЕССИ       Средства измерения электрических и магнитных величин.

Общие технические условия.

ТУ 4218-006-54801736-2006 Технические условия «Барьеры искрозащиты серии (ДАРЦ.426475.001ТУ)       TCC Ex»

Рекомендации к применению

- осуществление деятельности в области охраны окружающей среды;

- выполнение работ по обеспечению безопасных условий и охраны труда.
