Термометры сопротивления образцовые 3-го разряда ПТС-100
| Номер в ГРСИ РФ: | 32675-06 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ГУП РФ "Владимирский завод "Эталон", г.Владимир |
Для поверки рабочих средств измерений температуры, а также для точных измерений температуры в диапазоне -196...419,527 °С.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 32675-06 |
| Действует | по 25.11.2029 |
| Наименование | Термометры сопротивления образцовые 3-го разряда |
| Модель | ПТС-100 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0dd84e8a-ea0e-b3b2-dc01-f06182dda994 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4211-017-02566817-2006 |
| Класс СИ | 32.02 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 24.12.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | Владимирский ЦСМ |
| Адрес центра | 600022, г.Владимир, ул.Ново-Ямская, 73 |
| Руководитель центра | Барашков Геннадий Иванович |
| Телефон | (8*092*22) 4-23-37 |
| Информация о сертификате | |
| Срок действия сертификата | 24.12.2019 |
| Номер сертификата | 25246/1 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2100 п. 49 от 24.12.201411 от 20.11.09 п.117 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Владимирский завод «Эталон» (ООО «Владимирский завод «Эталон»), г.Владимир
Россия
600036, ул.Верхняя Дуброва, 40. Тел. (4922) 24-88-46, факс 24-14-14
Поверка
| Методика поверки / информация о поверке | приложение к ДДЖ 2.821.164 РЭ |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 290 (96%) |
| Неуспешных поверок (СИ непригодно) | 12 (4 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
32675-06: Описание типа
2024-32675-06.pdf
|
Скачать | 265.9 КБ | |
|
32675-06: Методика поверки
2022-mp32675-06.pdf
|
Скачать | 73.1 КБ |
Описание типа
Назначение
Термометры сопротивления образцовые 3-го разряда ПТС-100 предназначены для измерений температуры жидких, газообразных сред и твердых тел, а также для проведения поверки средств измерений температуры в качестве рабочего эталона 3-го разряда по ГОСТ 8.558-2009 в диапазоне от минус 196 °С до плюс 419,527 °С.
Описание
Принцип действия термометров основан на использовании зависимости электрического сопротивления платины от температуры.
Основной частью термометра является чувствительный элемент, представляющий собой резистор в виде спирали из платиновой проволоки диаметром 0,05 мм.
Для термометров ПТС-100 соединенные последовательно отрезки спирали укладываются в керамическую трубочку. К концам платиновой проволоки чувствительного элемента приварены четыре вывода из платины Пл1 по ГОСТ 21007, жестко скрепленные с каркасом, к каждому из которых приварено по одному удлиняющему выводу из серебра Ср999 по ГОСТ 7222-75. Для изоляции выводных проводников применена четырехканальная синоксалиевая керамическая трубка. Чувствительный элемент с выводами заключен в герметизированную пробирку, изготовленную из стали. Пробирка заполнена сухим воздухом.

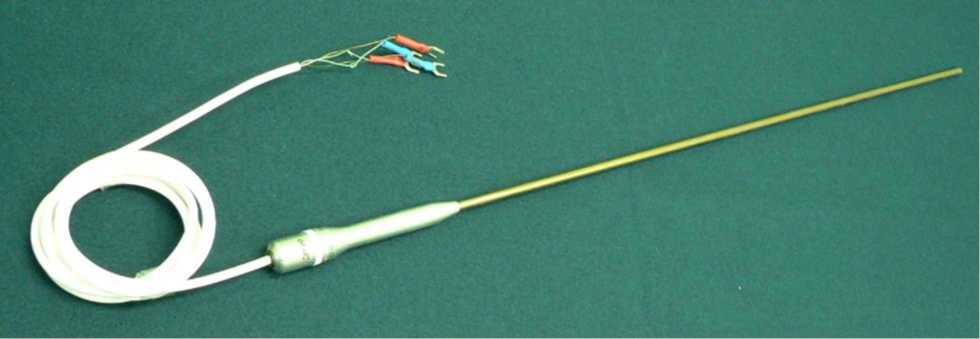

Рисунок 1 - Термометр сопротивления образцовый 3-го разряда ПТС-100
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измеряемых температур, °С |
от -196 до +419,527 |
|
Номинальное сопротивление термометров при 0 °С, Ом |
100,00±0,05 |
|
Нестабильность термометров в температурной точке воды после отжига при температуре на 10 °С выше верхнего предела измерений, °С, не более |
±0,01 |
|
Отношение WGa сопротивления термометра при температуре плавления галлия к его сопротивлению в тройной точке воды, не менее |
1,11795 |
|
Доверительная погрешность термометров при доверительной вероятности 0,95, °С, не более при температуре, °С: -196 +0,01 +231,928 +419,521 |
±0,05 ±0,02 ±0,04 ±0,07 |
|
Электрическое сопротивление изоляции между выводами и корпусом термометров при температуре (20±2) °С и относительной влажности (60±15)%, МОм, не менее |
100 |
|
Диаметр защитной трубки, мм |
6 |
|
Диаметр головки термометра, мм |
20 |
|
Длина монтажной части, мм |
670 |
|
Масса, г, не более |
120 |
|
Вероятность безотказной работы за 1000 ч или 50 циклов охлаждения-нагрев от (20±5) °С до максимальной температуры при доверительной вероятности Р=0,8, не менее |
0,94 |
|
Условия эксплуатации - температура окружающего воздуха, °С - относительная влажность воздуха, %, - атмосферное давление, кПа |
от +18 до +22 от 50 до 80 от 84 до 106,7 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
Термометр сопротивления эталонный ПТС100 |
1 шт. | |
|
Руководство по эксплуатации |
ДДЖ 2.821.164 РЭ |
1 экз. |
|
Паспорт |
ДДЖ 2.821.164 ПС |
1 экз. |
|
Методика поверки |
ДЦЖ 2.821.164 Д |
1 экз. |
|
Футляр |
1 шт. | |
|
Свидетельство о поверке |
1 экз. |
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Технические условия ТУ 4211-017-02566817-2006 Термометры сопротивления образцовые 3-го разряда ПТС-100.
