Термометры сопротивления платиновые вибропрочные эталонные ПТСВ

Назначение

Термометры сопротивления платиновые вибропрочные эталонные ПТСВ (далее -термометры) предназначены для измерений температуры жидких и газообразных сред в диапазоне от минус 200 до плюс 500 °C.

Термометры применяются для поверки средств измерений температуры в соответствии с Государственной поверочной схемой для средств измерений температуры по ГОСТ 8.558-93 и для использования в качестве высокоточных средств измерений температуры в различных отраслях промышленности и при проведении научных исследований.

Описание

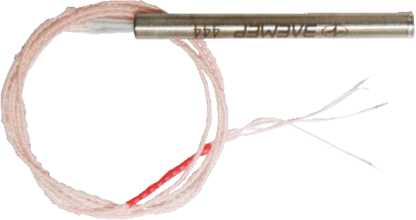

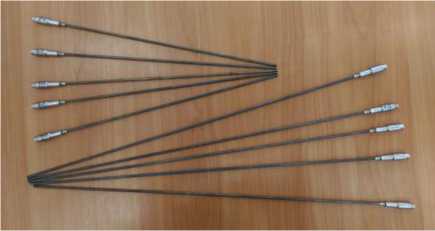

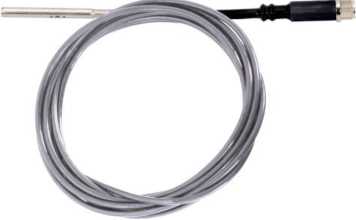

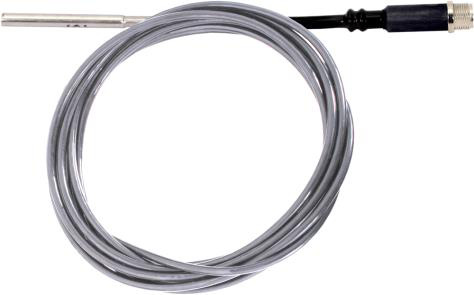

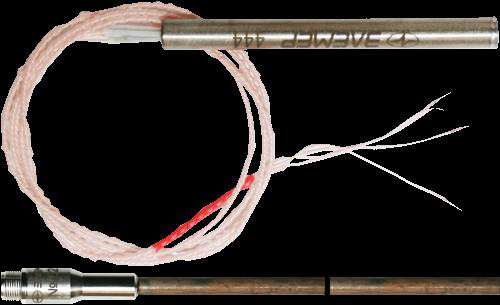

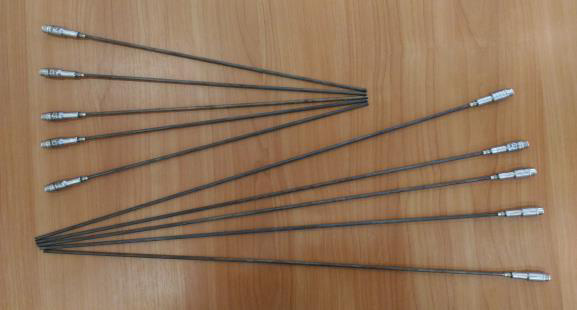

Термометры являются переносными приборами и состоят из первичного термопреобразователя - чувствительного элемента (ЧЭ) и защитного корпуса.

Принцип действия термометров заключается в использовании температурной зависимости электрического сопротивления платины. Основной частью термометров является ЧЭ, представляющий собой резистор, в виде спирали из платиновой проволоки, размещенной в канале керамического каркаса. К каждому концу спирали приварены по два вывода, идущих к головке термометра и служащих для подсоединения термометра к электроизмерительной аппаратуре.

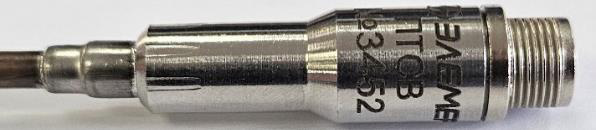

ЧЭ помещен в герметизированный защитный корпус, представляющий собой металлическую трубку, на которой закреплена головка термометра с выводами. Металлическая трубка с ЧЭ и выводами заполнена порошком оксида алюминия.

Измерение сопротивления термометра осуществляется по четырёхпроводной схеме. Термометр имеет четыре вывода - два токовых и два потенциальных. В каждой паре выбор токовых и потенциальных выводов - произвольный.

Термометры выпускаются следующих модификаций: ПТСВ-1, ПТСВ-2, ПТСВ-3, ПТСВ-4, ПТСВ-5, отличающихся диапазоном измерений температуры, размерами и чистотой материала ЧЭ.

По устойчивости к климатическим воздействиям термометры соответствуют виду климатического исполнения УХЛ 4 по ГОСТ 15150-69.

По устойчивости к механическим воздействиям при эксплуатации термометры соответствуют группе исполнения № 3 по ГОСТ 12997-84.

Основные технические характеристики

Основные метрологические характеристики термометров приведены в таблицах 1 и 2.

Таблица__________________________________________________________________

Таблица 2

Измерительный ток термометров                              (1 ± 0,1) мА.

Показатель тепловой инерции термометров, не более:

для ПТСВ-1, ПТСВ-3, ПТСВ-4, ПТСВ-5                           40 с,

для ПТСВ-2                                              Юс.

Электрическое сопротивление изоляции между выводами и корпусом термометра, для соответствующего температурного диапазона применения, не менее:

а) 100 МОм при температуре 0 °C,

б) 50 МОм при температуре 200 °C,

в) 20 МОм при температуре 450 °C,

г) 15 МОм при температуре 500 °C.

Габаритные размеры термометров приведены в таблице 3.

Таблица 3

Масса термометров, кг, не более:

ПТСВ-1, ПТСВ-3, ПТСВ-4

0,105;

0,007;

0,90.

ПТСВ-2

ПТСВ-5

Вероятность безотказной работы термометров за 1000 ч или 50 циклов охлаждение-нагрев от крайней температуры рабочего диапазона до (20 ± 5) °C при доверительной вероятности Р*= 0,8 не менее 0,94.

Срок службы не менее 5 лет.

Знак утверждения типа

Знак утверждения типа термометров сопротивления платиновых вибропрочных ПТСВ наносится на руководство по эксплуатации НКГЖ.408717.003РЭ типографским способом.

Комплектность

Термометры сопротивления платиновые вибропрочные эталонные ПТСВ поставляются в комплекте, приведенном в таблице 4.

Таблица 4

Поверка

Поверку термометров сопротивления платиновых вибропрочных эталонных ПТСВ 2-го разряда проводят в соответствии с ГОСТ Р 8.571-98 «Термометры сопротивления платиновые эталонные 1 -го и 2-го разрядов. Методика поверки».

Поверку термометров сопротивления платиновых вибропрочных эталонных ПТСВ 3-го разряда проводят в соответствии с документом НКГЖ.408717.003МП «Термометры сопротивления платиновые вибропрочные эталонные ПТСВ. Методика поверки», утвержденной ФГУП «ВНИИФТРИ» 18.08.2006 г.

Межповерочный интервал составляет один год.

При использовании термометров сопротивления платиновых вибропрочных эталонных ПТСВ при максимальной температуре межповерочный интервал - 1000 ч.

Нормативные документы

ГОСТ 12997-84. Изделия ГСП. Общие технические условия.

ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.

ГОСТ Р 8.571-98. ГСИ. Термометры сопротивления платиновые эталонные 1-го и 2-го разрядов. Методика поверки.

ГОСТ 8.558-93. ГСИ. Государственная поверочная схема для средств измерений температуры.

ТУ 4211-041-13282997-2002. Термометры сопротивления платиновые вибропрочные эталонные ПТСВ. Технические условия.

Заключение

Тип термометров сопротивления платиновых вибропрочных эталонных ПТСВ утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, метрологически обеспечен при выпуске из производства и в эксплуатации согласно государственной поверочной схеме ГОСТ 8.558-93.
