Измерители скорости потока ИСП-1М

ALL-Pribors default picture
Номер в ГРСИ РФ: 32804-12
Производитель / заявитель: ООО "Гидрометеоприбор", г Санкт-Петербург
Скачать
32804-12: Описание типа СИ Скачать 543 КБ
Свидетельство об утверждении типа СИ Открыть ...
Нет данных о поставщике
Измерители скорости потока ИСП-1М поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для измерений осредненной во времени скорости водного потока в открытых естественных и искусственных руслах в гидрометеорологии.

Информация по Госреестру

Основные данные
Номер по Госреестру 32804-12
Наименование Измерители скорости потока
Модель ИСП-1М
Класс СИ 29.01.02
Год регистрации 2012
Страна-производитель  Россия
Примечание 15.05.2012 утвержден вместо 32804-06
Информация о сертификате
Срок действия сертификата 15.05.2017
Номер сертификата 46415
Тип сертификата (C - серия/E - партия) C
Дата протокола Приказ 343 п. 02 от 15.05.201211 от 28.09.06 п.113
Производитель / Заявитель

ООО "Гидрометеоприбор", г Санкт-Петербург

 Россия

199053, В.О., 2-ая линия, д.23

Поверка

Методика поверки / информация о поверке ГМП 17.0000.01-2011
Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 2069
Найдено поверителей 13
Успешных поверок (СИ пригодно) 2059 (100%)
Неуспешных поверок (СИ непригодно) 10 (0%)
Актуальность информации 28.03.2024

Поверители

Скачать

32804-12: Описание типа СИ Скачать 543 КБ
Свидетельство об утверждении типа СИ Открыть ...

Описание типа

Назначение

Измерители скорости потока ИСП-1М предназначены для измерений средней скорости водного потока в открытых естественных и искусственных руслах.

Описание

Принцип действия измерителя скорости потока ИСП-1М основан на вращении лопастного винта гидрометрической вертушки под действием набегающего водного потока с последующей обработкой выходных сигналов вертушки и вычислением значений измеряемой скорости водного потока с помощью преобразователя сигналов вертушки ПСВ-1. Каждый лопастной винт характеризуется определенной функциональной зависимостью между измеряемой скоростью водного потока и собственной скоростью вращения, т. е. градуированной характеристикой.

Измеритель скорости потока ИСП-1М состоит из первичного преобразователя-гидроме-трической вертушки (далее-вертушки), преобразователя сигналов вертушки ПСВ-1 и связывающего их сигнального провода.

Вращение лопастного винта вызывает циклическое изменение выходного электрического сигнала вертушки, частота которого функционально связана со скоростью набегающего водного потока.

Преобразователь ПСВ-1, связанный с выходной цепью вертушки сигнальным проводом, формирует из выходных сигналов вертушки последовательность электрических импульсов, измеряет их частоту следования в соответствии с градуировочной характеристикой лопастного винта, закладываемой в памяти преобразователя, вычисляет значение измеряемой скорости водного потока.

Преобразователь ПСВ-1 позволяет работать с гидрометрическими вертушками любых типов (однооборотными и двадцатиоборотными), преобразующими вращение лопастного винта в изменение величины выходного сигнала вертушки. Для этого предусмотрена возможность работы преобразователя в режимах счета выходных сигналов и определения средней за время измерений частоты вращения лопастного винта вертушки.

Гидрометрическая вертушка ИСП-1М - однооборотная с горизонтальной осью вращения и с двумя сменными лопастными винтами диаметром 70 и 120 мм.

Преобразователь ПСВ-1- электронный с индикацией результатов измерений в цифровой форме.

На дисплей преобразователя выводится значение осредненной по времени скорости водного потока.

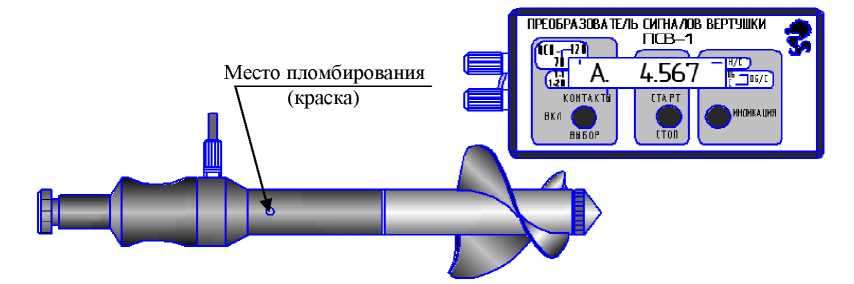

Внешний вид измерителя скорости потока ИСП-1М показан на рисунке 1.

Программное обеспечение

Программное обеспечение преобразователя ПСВ-1 (ПО ПСВ-1) предназначено для

автоматизированного сбора, обработки, хранения и отображения измерительной информации.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Наименование

программного обеспечения

Идентиф икационное наименование программного обеспечения

Номер версии программного обеспечения

Цифровой идентификатор программного обеспечения

Алгоритм вычисления цифрового идентификатора программного обеспечения

Программное обеспечение преобразователя

ПСВ-1 (ПО ПСВ-1)

ПО ПСВ-1

V2.1

67161CA1

CRC32

Нормирование метрологических характеристик измерителя скорости потока ИСП-1М произведено с учетом того, что программное обеспечение является неотъемлемой частью преобразователя (является встроенным)

Уровень защиты программного обеспечения по МИ 3286-2010-А.

Технические характеристики

Таблица 2

Наименование характеристики

Значение характеристики

Диапазон измерений скорости водного потока, м/с: - с лопастным винтом вертушки диаметром 70 мм; - с лопастным винтом вертушки диаметром 120 мм

0,06 - 5,00

0,03 - 5,00

Диапазон индикации и регистрации числа выходных сигналов вертушки, об

0 - 9999

Диапазон измерений частоты вращения лопастного винта вертушки при работе с однооборотными и двадцатиоборотными вертушками, об/с

0,05 - 50,00

Пределы допускаемой относительной погрешности преобразования скорости водного потока в частоту электрических импульсов (вертушкой) (ЗВ ), %:

- для вертушки с лопастным винтом диаметром 70 мм;

- для вертушки с лопастным винтом диаметром 120мм

8В = ± [0,015+0,002(5/V-1)]-100

8в = ± [0,015+0,001 (5/V-1)]-100, где V - измеренное значение скорости водного потока, м/с

Пределы допускаемой относительной погрешности преобразования частоты электрических импульсов в значение средней скорости водного потока преобразователем ПСВ-1 (^п), %

& = ±[0,004+0,0003(50/n-1)]-100, где n - измеренная частота вращения лопастного винта, об/с

Пределы допускаемой относительной погрешности измерений осредненной по времени скорости водного потока измерителем ИСП-1М(З'и), %

Зи = ±>J + (з п)2

Время измерений, с, не менее

60

Напряжение питания, В

2,4 — 3,5

Габаритные размеры:

- вертушки (диаметр, длина), мм, не более:

с лопастным винтом диаметром 120 мм:

без стабилизатора;

со стабилизатором;

с лопастным винтом диаметром 70 мм: без стабилизатора;

со стабилизатором

- преобразователя ПСВ-1 (длина, ширина, высота), мм не более

120;280

120; 760

70; 280

70; 760

140; 70; 25

Масса вертушки, кг, не более

0,7

Масса преобразователя ПСВ-1, кг, не более,

0,4

Вероятность безотказной работы за 1000 часов работы

0,9

Средняя наработка на отказ, ч

28000

Средний срок службы, лет

10

Условия эксплуатации:

- диапазон температуры окружающего воздуха, 0С

- относительной влажности для ПСВ-1 при температуре 20 0С, не более, %

- диапазон температуры воды, 0С

- диапазон минерализации потока воды, г/м3

- мутность потока воды от, г/м3

от минус 40 до 40

95

от 1 до 30

от 0 до 1000

10000

Знак утверждения типа

Знак утверждения типа наносят краской на укладочный ящик и типографским способом на титульный лист паспорта.

Комплектность

- Вертушка гидрометрическая

ГМП 17.1000.00

1 шт.;

(*) - Преобразователь сигналов вертушки ПСВ-1

ГМП 18.0000.00

1 шт.;

- Комплект сменных и запасных частей,

инструмента и принадлежностей (комплект ЗИП)

ГМП 17.4000.00

1 компл

- Катушка с проводом сигнальным

ГМП 17.2000.00

1 шт.;

- Футляр

ГМП 18.7000.00

1 шт.;

- Руководство по эксплуатации на измеритель

скорости потока ИСП-1М

ГМП 17. 0000.00 ПС

1 экз.;

- Руководство по эксплуатации на преобразователь

сигналов ПСВ-1

ГМП 18.0000.00 ПС

1 экз.;

- Методика поверки

ГМП 17.0000.01-2011

1 экз.

(* ) При поставке по отдельному заказу преобразователя сигналов вертушки ПСВ-1 в комплект поставки входит преобразователь в футляре, и руководство по эксплуатации на ПСВ-1.

Поверка

осуществляется по методике «ГМП 17.0000.01-2011 Измерители скорости потока ИСП-1М. Методика поверки», утвержденной ГЦИ СИ ФГУП “ВНИИМ им. Д.И. Менделеева” 22» декабря 2011 г.

Основные средства измерений, применяемые при поверке (характеристики не хуже): бассейн прямолинейный градуировочный (диапазон измерений от 0,02 до 5,0 м/с, погрешность ± 0,5 %).

Сведения о методах измерений

Методы измерений изложены в Руководстве по эксплуатации на измеритель скорости потока

ИСП-1М ГМП 17. 0000.00 ПС, разделы 8 и 9.

Нормативные документы

ГОСТ 8.486-83 «ГСИ. Государственная поверочная схема для средств измерений скорости водного потока».

ГОСТ 15126-80 «Средства измерения скорости течения воды. Вертушки гидрометрические речные. Общие технические требования».

ТУ 4312-001-02572345-2011 «Измерители скорости потока ИСП-1М. Технические условия».

Рекомендации к применению

Осуществление деятельности в области гидрометеорологии
