Блоки измерения скорости ИС.02-01
| Номер в ГРСИ РФ: | 32812-06 |
|---|---|
| Производитель / заявитель: | ООО НПП "Сармат", г.Ростов-на-Дону |
|
32812-06: Описание типа
2016-32812-06.pdf
|
Скачать | 121.2 КБ |
Для измерения скорости движения вагонов электропоезда метро на линиях метрополитена, а также на железнодорожном транспорте, в сферах распространения государственного метрологического контроля и надзора.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 32812-06 |
| Действует | по 12.09.2021 |
| Наименование | Блоки измерения скорости |
| Модель | ИС.02-01 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f74a5d24-f602-2a77-5639-2c84f58e072a |
| Год регистрации | 2006 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ИС.02-01.00.00.00 ТУ |
| Класс СИ | 28.03 |
| Год регистрации | 2006 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростовского ЦСМ |
| Адрес центра | 344000, г.Ростов-на-Дону, пр.Соколова, 58 |
| Руководитель центра | Волков Валерий Иванович |
| Телефон | (8*863*2) 65-00-68, 64-19-74 |
| Факс | 65-00-68 |
| Информация о сертификате | |
| Срок действия сертификата | 01.10.2011 |
| Номер сертификата | 25394 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 11 от 28.09.06 п.121 |
Производитель / Заявитель
ООО "НПП "Сармат", РОССИЯ, г.Ростов-на-Дону
Россия
344038, пр.Ленина, 44/13, тел./факс (8632) 305-315, 305-309
Поверка
| Методика поверки / информация о поверке | приложение к ИС.02-01.00.00.00 РЭ |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
9179
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9179 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
32812-06: Описание типа
2016-32812-06.pdf
|
Скачать | 121.2 КБ |
Описание типа
Назначение
Блоки измерения скорости ИС.02-01 предназначены для измерения скорости движения вагонов электропоезда метро.
Описание
Блоки измерения скорости ИС.02-01 (в дальнейшем - изделия) могут применяться на линиях метрополитена, а также на железнодорожном транспорте, в сферах распространения государственного метрологического контроля и надзора.
Принцип действия изделий, являющихся измерительными преобразователями, основан на преобразовании частоты прохождения зубьев шестерни редуктора колесной пары относительно датчика частоты вращения шестерни (ДВШ) индуктивного типа, не являющегося составной частью изделия, в значение скорости движения и выдачи измеренного значения скорости в виде:
- двоично-десятичного цифрового кода на индикатор скорости пульта машиниста;
- частотно-пропорционального сигнала синусоидальной формы в систему автоматического регулирования скорости (АРС) электропоезда.
Принцип измерения скорости изделием заключается в подсчете количества импульсов демодулированного сигнала датчика за интервал времени, определяемый положением переключателя диаметра колеса. При этом, количество импульсов демодулированного сигнала, поступивших за время измерительного интервала пропорционально измеренной скорости движения, выраженной в км/ч.
Полученное в результате измерения, значение скорости в виде восмиразрядного двоично-десятичного цифрового кода поступает на выход изделия для передачи на индикатор скорости пульта машиниста, отображающий результат измерения с помощью двухразрядного семисегментного светодиодного индикатора. Кроме этого, цифровой код преобразуется изделием в частотно-пропорциональный сигнал синусоидальной формы, предназначенный для выдачи в систему АРС.
Преобразование измеренного значения скорости движения в частотнопропорциональный сигнал осуществляется методом синтеза частот кратных опорной частоте с коэффициентом преобразования Kf.
Конструктивно изделие выполнено в виде моноблока с расположенными на передней части индикаторами и переключателем диаметра колеса под защитной крышкой. На нижней части блока расположен разъём для подключения к схеме вагона, а на верхней части - разъём для подключения контрольного оборудования.
И зделие имеет исполнение в соответствие с таблицей 1.
Таблица 1.
|
Условное обозначение исполнения изделия |
Обозначение конструкторского документа |
|
ИС.02-01 |
ИС.02-01.00.00.00 |
|
ИС.02-01-01 | |
|
ИС.02-01-02 | |
|
ИС.02-01-03 |

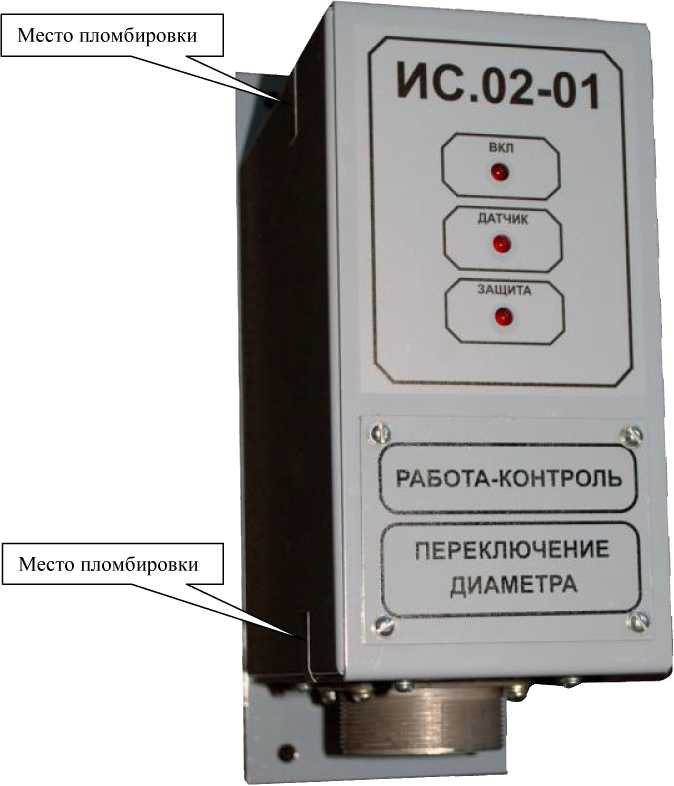

Общий вид изделия и расположение мест для нанесения пломб производителя показаны на рисунке 1.
Рисунок 1 - Фотография общего вида блока измерения скорости ИС.02-01
Технические характеристики
Таблица 2
|
Диапазон измерений скорости движения, км/ч |
от 1 до 99 |
|
Пределы допускаемой абсолютной погрешности при измерении скорости движения, км/ч |
±1 |
|
Предел допускаемой абсолютной погрешности преобразования значения измеренной скорости движения в частоту сигнала для системы АРС, Гц |
±1 |
|
Цена младшего разряда цифрового кода, км/ч |
1 |
|
Рабочие условия применения: | |
|
- температура окружающей среды, °С |
от - 40 до + 40 |
|
- относительная влажность воздуха при 25 °С, %, не более |
95 |
|
Диапазон напряжение питания сети постоянного тока, В |
от 52 до 90 |
|
Потребляемая мощность, В-А, не более |
8 |
|
Масса изделия, кг, не более |
3,0 |
|
Средняя наработка на отказ, ч |
10000 |
|
Назначенный срок службы, лет |
12 |
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель изделий способом наклейки или краской трафаретным способом, а также на титульный лист руководства по эксплуатации и паспорта печатным способом.
Комплектность
Таблица 3. Комплект поставки изделия.
|
Наименование |
Обозначение |
Количество, штук |
|
Блок измерения скорости (исполнения) |
ИС.02-01 |
1(исполнение)1 |
|
ИС.02-01 -01 | ||
|
ИС.02-01 -02 | ||
|
ИС.02-01 -03 | ||
|
Соединитель |
Розетка Р48П28ЭГ1В1, ГЕО.364.112 ТУ |
См. прим 2 |
|
Заглушка |
ПИБШ.725622.001 |
1 |
|
Паспорт |
ИС.02-01.00.00.00 ПС |
1 |
|
Руководство по эксплуатации |
ИС.02-01.00.00.00 РЭ |
См. прим 2 |
|
Протокол периодической поверки |
- |
1 |
Примечания:
1. Вид исполнения в соответствии с договором на поставку.
2. Комплектуется в количестве, указанном в договоре на поставку.
Поверка
осуществляется в соответствии с документом ИС.02-01.00.00.00 ПМ3 «Блок измерения скорости ИС.02-01. Методика поверки», утвержденным ГЦИ СИ ФГУ «Ростовский ЦСМ» 30.08.2006г, являющаяся приложением к ИС.02-01.00.00.00 РЭ «Блоки измерения скорости ИС.02-01. Руководство по эксплуатации».
Основные средства поверки:
- генератор импульсов Г5-60, длительность основных импульсов в режиме I от 0,01 мкс до 1 с, погрешность установки длительности основных импульсов в режиме I при длительности от 0,1 мкс до 1 с не превышает ±( 0,1 t + 3 нс), (Госреестр № 5463-76);
- вольтметр универсальный цифровой В7-40 (Госреестр № 39075-08);
- частотомер электронно-счетный вычислительный Ч3-64, диапазон частот 0,005 Гц -1500 МГц, предел допускаемой относительной погрешности ±5-10-7 (Госреестр № 9135-83);
- осциллограф универсальный С1-120, диапазон амплитуд от 4 мВ до 120 В, полоса пропускания 0 - 100 МГц (Госреестр № 10235-85).
Знак поверки наносится в виде оттиска поверительного клейма и в виде наклейки на свидетельство о поверке.
Сведения о методах измерений
В соответствии с разделом 2 руководства по эксплуатации ИС.02-01.00.00.00 РЭ.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Технические условия ИС.02-01.00.00.00 ТУ
