Приборы регистрирующие измерительные LOGOSCREEN nt тип 706581 и LOGOSCREEN 500 cf тип 706510

Назначение

Приборы регистрирующие измерительные "LOGOSCREEN nt" тип 706581 и "LOGOSCREEN 500 cf" тип 706510 (далее - регистраторы) предназначены для измерений, регистрации и отображения сигналов напряжения и силы постоянного тока, сопротивления постоянному току (в том числе выходных сигналов от термопар и термопреобразователей сопротивления).

Описание

Приборы регистрирующие измерительные "LOGOSCREEN nt" тип 706581 и "LOGOSCREEN 500 cf" тип 706510 представляют собой электронное устройство в стальном корпусе (модель "LOGOSCREEN nt" тип 706581) или в корпусе из оцинкованной жести (модель "LOGOSCREEN 500 cf" тип 706510), с дисплеем, набором функциональных клавиш и устройством чтения-записи Compact-Flash -карт. "LOGOSCREEN 500 cf" тип 706510 имеет 3 или 6 аналоговых входов, "LOGOSCREEN nt" тип 706581 - от 1 до 18-ти. С обратной стороны прибора расположены съемные клеммные колодки для подключения проводов электропитания, входных сигналов, сигналов аварийной сигнализации.

Управление и конфигурирование прибора осуществляется с помощью функциональных клавиш, Compact-Flash карты или Setup программы с использованием персонального компьютера по интерфейсу RS-232/RS-422/RS-485) или Ethernet. Аналоговые сигналы преобразуются в цифровые 14-разрядным АЦП.

Данные о результатах измерений представляются на 5,5" (модель "LOGOSCREEN nt" тип 706581) или 5" (модель "LOGOSCREEN 500 cf" тип 706510) цветном дисплее в виде различных диаграмм, схем процесса, в цифровом виде, и могут быть сохранены во внутренней памяти и на внешней Compact-Flash карте.

Приборы регистрирующие измерительные "LOGOSCREEN nt" тип 706581 и "LOGOSCREEN 500 cf" тип 706510 оснащены программой РСА3000, которая служит для архивирования, администрирования, визуализации и обработки результатов измерений регистратора.

Общий вид приборов показан на рисунках 1 и 2.

Корпус регистраторов спроектирован так, что исключает несанкционированные настройки и вмешательства, которые могут привести к искажению результатов измерений.

Фотографии общего вида регистраторов

Рисунок 1 -"LOGOSCREEN nt"

Рисунок 2 -"LOGOSCREEN 500 cf" тип 706510

Места нанесения оттисков клейм и размещения наклеек

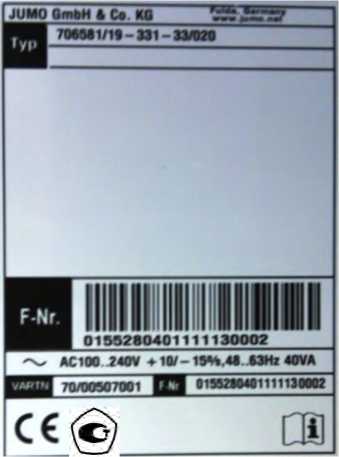

Рисунок 3 - Места нанесения оттисков клейм и размещения наклеек

Программное обеспечение

Приборы регистрирующие измерительные "LOGOSCREEN nt" тип 706581 и "LOGOSCREEN 500 cf" тип 706510 поставляются со встроенным программным обеспечением (ВПО), хранящимся в энергонезависимой памяти регистратора. ВПО предназначено для визуализации измерительных процессов, представлении их в виде цифровых значений, графиков, диаграмм, как в режиме реального времени, так и за определенный период времени, управлением дисплеем: вывод нужного параметра, определение количества активных измерительных каналов и т.д., а также для записи, преобразования измеренных и записанных данных к PDF, CSV, XML, для дальнейшей обработки на ПК.

В целях предотвращения несанкционированной настройки, случайных, непреднамеренных и преднамеренных вмешательств, приводящим к искажению результатов измерений ВПО относится к группе «С» по уровню защиты ПО СИ согласно МИ 3286-2010 «Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа» и имеет несколько степеней защиты: механическая - отсутствие доступа к энергонезависимой памяти, куда устанавливается ВПО; защита средствами ПО: для пользователей присвоен индивидуальный пароль и ограничения по выполнению операций, блокировки клавиш управления; при внесении изменений в настройки регистратора, вводится электронная подпись пользователя, все действия фиксируются в журналах событий и настроек; настройки, журналы событий и измеренные данные хранятся в энергонезависимой памяти и (или) других носителях и передаются по сетям (в случае необходимости) в виде зашифрованного двоичного кода.

Таблица 1 Идентификационные данные ПО регистраторов

Идентификация программного обеспечения однозначно определяется посредством номеров версий ПО регистратора и обработки данных на ПК. Любое изменение номера версии ПО документируется уполномоченной организацией, сертифицированной по ISO 9000.

Технические характеристики

Метрологические и технические характеристики регистраторов в зависимости от серии приведены в таблицах 2 - 5.

Таблица 2

Примечания

1 В скобках указан диапазон измерений, для которого нормированы значения основной и дополнительной погрешностей;

2 Пределы допускаемой основной абсолютной погрешности канала компенсации температуры холодного спая (со встроенным термочувствительным элементом Pt100) для каждого типа термопары ± 1 °С

Регистраторы могут воспринимать сигналы от термопар с градуировками по стандартам DIN 43 710 и ASTM E 988-96.

Таблица 3

Таблица 4

Таблица 5

Допускаемый температурный коэффициент ± 0,03 % от диап.изм./ °С.

Рабочие условия применения:

температура окружающего воздуха: от 0 до + 50 °С;

относительная влажность: до 75 % без конденсации.

Напряжение питания от источника питания:

- переменного тока: от 110 (для "LOGOSCREEN nt" - от 100) до 240 В) +10/-15 % или от 20 до 53 В частотой от 48 до 63 Гц;

- постоянного тока: от 20 до 53 В.

Потребляемая мощность: 25 В^А ("LOGOSCREEN nt"),

30 В^А ("LOGOSCREEN 500 cf").

Температура хранения: от минус 20 до + 60 °С ("LOGOSCREEN 500 cf"), от минус 20 до +70 °С ("LOGOSCREEN nt").

Габаритные размеры, мм, не более: 144х144х214 ("LOGOSCREEN 500 cf"), 144х144х220 ("LOGOSCREEN nt").

Масса, кг, не более: 3,5 ("LOGOSCREEN 500 cf"), 4,0 ("LOGOSCREEN nt").

Знак утверждения типа

Знак утверждения типа наносится на приборы регистрирующие измерительные "LOGOSCREEN nt" тип 706581 и "LOGOSCREEN 500 cf" тип 706510 методом наклейки и на титульные листы руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входит:

- прибор регистрирующий измерительный "LOGOSCREEN nt" тип 706581 или "LOGOSCREEN 500 cf" тип 706510;

- крепежные элементы;

- руководство по эксплуатации; - методика поверки.

Поверка

осуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».

Перечень основного оборудования для поверки:

универсальный калибратор Н4-7: воспроизведение напряжения постоянного тока: (0,002 % U + 0,00015 % Un); воспроизведение силы постоянного тока:

(0,004 % I + 0,0004 % In);

магазин сопротивлений Р4831 кл. т.0,02;

Примечание: In, Un - пределы диапазона воспроизведения тока или напряжения калибратора.

Сведения о методиках (методах) измерений указываются в главах 2, 3 «Руководства пользователя прибор регистрирующий измерительный "LOGOSCREEN nt" тип 706581» - для приборов регистрирующих измерительных "LOGOSCREEN nt" тип 706581; в главах 2, 10 «Руководства пользователя прибор регистрирующий измерительный "LOGOSCREEN 500 cf" тип 706510» - для приборов регистрирующих измерительных "LOGOSCREEN 500 cf" тип 706510.

Нормативные документы

1. ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.

2. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

лист № 7

всего листов 7

3. ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

4. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

Рекомендации к применению

- при осуществлении деятельности в области охраны окружающей среды,

- при выполнении работ по обеспечению безопасных условий и охраны труда,

- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
