Анализаторы пыли ИКП-5, мод. ИКП-5, ИКП-5РМ
| Номер в ГРСИ РФ: | 32943-06 |
|---|---|
| Производитель / заявитель: | ООО "Мониторинг", г.С.-Петербург |
Для измерения массовой концентрации пыли (ИКП-5 и ИКП-5РМ) и ее мелкой фракции (ИКП-5РМ): менее 10 мкм и менее 2,5 мкм, в воздушной среде при контроле превышения ПДК пыли в атмосфере и воздухе рабочей зоны, а также технологического контроля систем кондиционирования, вентиляционных систем и чистоты воздуха объектов различного назначения, область применения: экологический, санитарно-гигиенический и технологический контроль газовоздушной среды в лабораторных и полевых условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 32943-06 |
| Действует | по 04.07.2027 |
| Наименование | Анализаторы пыли |
| Модель | ИКП-5, мод. ИКП-5, ИКП-5РМ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d76bdeca-b6a3-c724-0340-8e042934e7e6 |
| Год регистрации | 2006 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ШДЕК 416 339.002 ТУ |
| Класс СИ | 31.01 |
| Год регистрации | 2006 |
| Страна-производитель | Россия |
| Примечание | 03.08.2012 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 03.08.2017 |
| Номер сертификата | 25626 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 550 п. 04 от 03.08.201212 от 19.10.06 п.131 |
Производитель / Заявитель
Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ"), г. Санкт-Петербург
Россия
198005, Московский пр-т, 19, (196084, Московский пр-т, 74, литер Б, (поч.190013, а/я 113). Факс (812) 327-97-76. Тел: 323-96-43, 251-56-72, (196247 пр-т Новоизмайловский, д.67, корп.2, пом.5Н лит.А) www.ooo-monitoring.ru, E-mail: lkonop@bl0.vniim.ru
Поверка
| Методика поверки / информация о поверке | МП-242-1350-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 735 (94%) |
| Неуспешных поверок (СИ непригодно) | 48 (6 %) |
| Актуальность информации | 19.12.2025 |
Поверители
Скачать
|
32943-06: Описание типа
2017-32943-06.pdf
|
Скачать | 104.9 КБ | |
|
32943-06: Методика поверки
2022-mp32943-06.pdf
|
Скачать | 74.6 КБ |
Описание типа
Назначение
Анализаторы пыли ИКП-5 модификаций ИКП-5 и ИКП-5РМ (далее - анализаторы ИКП-5) предназначены для измерения массовой концентрации пыли в воздушной среде при контроле превышения ПДК пыли в атмосферном воздухе и воздухе рабочей зоны, а также технологического контроля систем кондиционирования, вентиляционных систем и чистоты воздуха объектов различного назначения.
Описание
Принцип действия анализаторов ИКП-5 - электроиндукционный. Основан на периодическом принудительном заряде частиц пыли в поле коронного импульсного разряда и последующем измерении тока переноса заряженных частиц путем определения наведенного ими переменного напряжения. Амплитуда напряжения пропорциональна массовой концентрации пыли.
Конструктивно анализаторы ИКП-5 выполнены в виде единого блока (рис. 1).
Модификация ИКП-5РМ оснащена взаимозаменяемыми импакторами для выделения и оценки мелкой фракции пыли менее 10 мкм и менее 2,5 мкм.
Питание анализаторов ИКП-5 осуществляется от сети переменного тока через сетевой адаптер или от встроенной аккумуляторной батареи.
Результаты измерений индицируются на экране в режиме реального времени в мг/м3.
Анализаторы ИКП-5 оснащены цифровым интерфейсом RS-232.

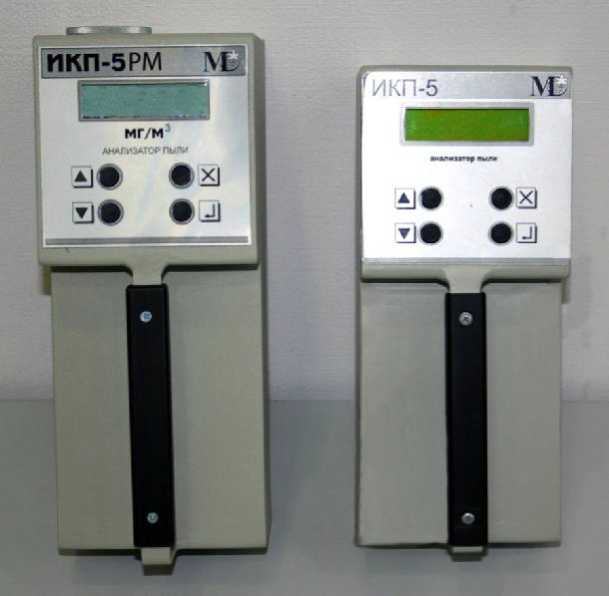

Рис. 1. Внешний вид анализаторов ИКП-5
Программное обеспечение
Анализаторы ИКП-5 имеют встроенное программное обеспечение «IKP», разработанное предприятием-изготовителем специально для решения задач измерения массовой концентрации пыли. Программное обеспечение используется для настройки параметров отображения результатов измерений, установки режимов измерений, выполнения измерений, сохранения результатов измерений, просмотра и очистки архива измерений, градуировки и т.д.
Программное обеспечение идентифицируется при запуске пользовательской программы путём вывода на экран номера версии (идентификационного номера) программного обеспечения.
Анализаторы ИКП-5 имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
IKP |
ikp.hex |
31 |
0xc912 |
двухбайтная побайтовая сумма |
При нормировании метрологических характеристик анализаторов ИКП-5 учтено влияние программного обеспечения «IKP».
Технические характеристики
1. Диапазон измерений массовой концентрации пыли, мг/м1 2 3 от 0 до 30
1.1. Пределы допускаемой приведенной погрешности
(в диапазоне от 0 до 0,1 мг/м1), % ± 20
1.2. Пределы допускаемой относительной погрешности
(в диапазоне свыше 0,1 до 30 мг/м1), % ± 20
Примечание: Метрологические характеристики установлены по тестовому аэрозолю.
2. Габаритные размеры и масса приведены в таблице 2:
Таблица 2
|
Модификация |
Г абаритные размеры (Д x Ш x В), мм |
Масса, кг |
|
ИКП-5 |
250x105x120 |
1,7 |
|
ИКП-5РМ |
274x110x125 |
2,4 |
|
- диапазон температуры окружающей среды, °С - диапазон относительной влажности, % - диапазон атмосферного давления , кПа |
от 10 до 40 от 10 до 80 от 84 до 106,7 |
6. Наработка на отказ, ч. 1500
7. Средний срок службы, лет
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Комплектность поставки анализаторов ИКП-5 приведена в таблице 3.
Таблица 3
|
№ п/п |
Наименование |
Обозначение |
Количество |
|
1 |
Анализатор пыли ИКП-5 (модификация ИКП-5 или ИКП-5РМ) |
ШДЕК.416339.002 |
1 шт. |
|
2 |
Методика поверки |
МП-242-1350-2012 |
1 экз. |
|
3 |
Руководство по эксплуатации |
ШДЕК.416339.002 РЭ |
1 экз. |
Поверка
осуществляется по документу МП-242-1350-2012 «Анализаторы пыли ИКП-5 модификаций ИКП-5 и ИКП-5РМ. Методика поверки», утвержденному «12» мая 2012 г. ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева».
Основные средства поверки: рабочий эталон единицы массовой концентрации частиц в аэродисперсных средах в соответствии с ГОСТ Р 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов», относительная погрешность не более ± 10 %.
Сведения о методах измерений
Методика измерений приведена в документе ШДЕК.416339.002 РЭ «Анализаторы пыли ИКП-5 модификаций ИКП-5 и ИКП-5РМ. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ Р 8.606-2004 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
2. ШДЕК.416339.002 ТУ «Анализаторы пыли ИКП-5. Технические условия».
Рекомендации к применению
осуществление деятельности в области охраны окружающей среды, выполнение работ по обеспечению безопасных условий и охраны труда.
