Измерители давления специальные ИДС-1-1
| Номер в ГРСИ РФ: | 32961-06 |
|---|---|
| Производитель / заявитель: | ОАО "Утес", г.Ульяновск |
Для измерения абсолютного давления в диапазоне (6...1100) гПа ((5...825) мм.рт.ст.), обеспечивают также измерение абсолютного давления в единицах измерения мбар, кгс/см, применяют в лабораторных условиях для проверки аэрометрических приборов и устройств.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 32961-06 |
| Действует | по 16.01.2023 |
| Наименование | Измерители давления специальные |
| Модель | ИДС-1-1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 569e274f-5d69-b142-55e2-26f057498559 |
| Год регистрации | 2006 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | 6Г2.832.032 ТУ |
| Класс СИ | 30 |
| Год регистрации | 2006 |
| Страна-производитель | Россия |
| Примечание | 01.02.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ульяновского ЦСМ |
| Адрес центра | 432002, г.Ульяновск, ул.Урицкого, 13 |
| Руководитель центра | Коваль Николай Иванович |
| Телефон | (8*842*2) 34-27-54 |
| Факс | 32-99-93 |
| Информация о сертификате | |
| Срок действия сертификата | 01.02.2018 |
| Номер сертификата | 25547 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 60 п. 10 от 01.02.201312 от 19.10.06 п.150 |
Производитель / Заявитель
Акционерное общество «Ульяновское конструкторское бюро приборостроения» (АО «УКБП»), г. Ульяновск
Россия
432002, ул.Крымова, 14, тел/факс (842-2) 42-17-86
Поверка
| Методика поверки / информация о поверке | 6Г2.832.032 Д |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 290 (95%) |
| Неуспешных поверок (СИ непригодно) | 16 (5 %) |
| Актуальность информации | 01.01.2026 |
Поверители
Скачать
|
32961-06: Описание типа
2022-32961-06.pdf
|
Скачать | 220.5 КБ | |
|
32961-06: Методика поверки
2022-mp32961-06.pdf
|
Скачать | 69.8 КБ |
Описание типа
Назначение
Измеритель давления специальный ИДС-1-1 (далее - измеритель давления) предназначен для измерения абсолютного давления в диапазоне от 6 гПа до 1100 гПа (от 5 мм рт. ст. до 825 мм рт. ст.).
Измеритель давления обеспечивает измерение абсолютного давления в следующих единицах: мм рт. ст., гПа, а также в единицах измерения высоты: метрах и футах.
Описание
Измеритель давления специальный ИДС-1-1 представляет собой прямоугольную каркасную конструкцию. Несущими элементами конструкции является передняя и задняя панель, а также боковые стенки.
На одной из стенок установлен блок питания. На задней панели размещён модуль давления. На специальном поворотном шасси установлены плата индикации, плата усилителя, плата контроллера программируемого и плата контроллера ввода-вывода.
Сверху и снизу измеритель давления закрыт крышками, а боковые стенки - фальшпанелями. Ручка служит для переноски измерителя и регулирования уровня его на столе.
Измеритель давления работает следующим образом.
Под воздействием измеряемого давления меняется выходная частота модуля давления. Информация о частоте и температуре преобразуется в цифровые коды, необходимые для вычисления измеренного давления и барометрической высоты. Сюда же поступают индивидуальные для каждого модуля давления, коэффициенты аппроксимации. Вычисление давления и барометрической высоты производится с помощью степенных полиномов и выдается на шестиразрядный индикатор в единицах согласно положению переключателя на передней панели измерителя давления.

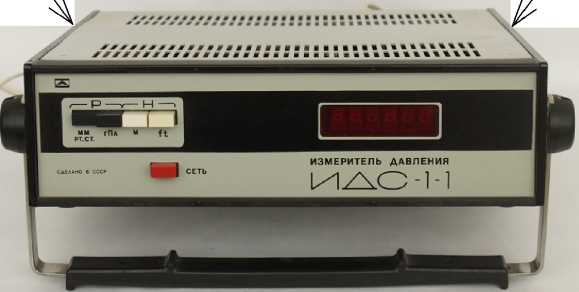

Внешний вид измерителей представлен на рисунке 1.
Место
Место
пломбирования
пломбирования
Рисунок 1
Программное обеспечение
Состав программного обеспечения (ПО) измерителя - метрологически значимое встроенное программное обеспечение (ВПО).
ВПО, влияющее на метрологические характеристики, установлено в энергонезависимую память контроллера КП (КПИДС) в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты "А" по МИ 3286-2010).
Метрологические характеристики нормированы с учетом ВПО.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
IDS 11. Резидентная программа ИДС-1-1 |
9П.00024-01 12 01-1(2) |
не используется |
_ |
Степенной полином |
Технические характеристики
Основные метрологические и технические характеристики измерителя давления ИДС-1-1 приведены в таблице 2.
Таблица 2
|
Характеристика |
Значение |
|
Диапазон измерений абсолютного давления, гПа (мм рт. ст.) |
от 6 до 1100 (от 5 до 825) |
|
Диапазон измерений барометрической высоты, м (фут) |
от минус 600 до плюс 32000 (от минус 1960 до плюс 104900) |
|
Пределы допускаемой погрешности измерений абсолютного давления, гПа (мм рт. ст.) |
± 0,47 (± 0,35) |
|
Пределы допускаемой погрешности измерений барометрической высоты, м (фут) |
± (от 4 до 384) ± (от 15 до 1261) |
|
Время технической готовности, мин, не более |
2 |
|
Питание в сети переменного тока напряжением, В частотой, Гц |
220+22-33 50±1 |
|
Характеристика |
Значение |
|
Потребляемая мощность, В А, не более |
30 |
|
Масса (без монтажных и запасных частей), кг, не более |
5 |
|
Срок службы, лет |
8 |
|
Габаритные размеры (длина, ширина, высота), мм, не более |
345x380x95 |
По устойчивости к климатическим воздействиям барометр соответствует исполнению УХЛ категории размещения 4.2 по ГОСТ 15150-69
Знак утверждения типа
наносится на первый лист «Технического описания и инструкции по эксплуатации» 6Г2.832.032 ТО.
Способ нанесения знака - типографский.
Комплектность
В комплект поставки измерителя входит:
- измеритель ИДС-1-1 - 1 шт.;
- вилка РП15-32 ШВКВ ГЕО.364.160 ТУ - 1 шт.;
- вставка плавкая ВП1-1-0,5 А-250В ОЮО.480.003 ТУ - 3 шт.;
- формуляр 6Г2.832.032 ФО - -1 шт.;
- техническое описание и инструкция по эксплуатации 6Г2.832.032 ТО - 1 шт.;
- инструкция по поверке 6Г2.832.032 И7 - 1 шт.
Сведения о методах измерений
Сведения о методиках (методах) измерений содержатся в техническом описании и инструкции по эксплуатации 6Г2.832.032 ТО.
Нормативные документы
ГОСТ 17433-80 «Промышленная чистота. Сжатый воздух. Классы загрязненности»;
ГОСТ 14683-79 «Блоки фильтров со стабилизаторами давления воздуха к приборам для контроля линейных размеров»;
6Г2.832.032 ТУ «Измеритель давления специальный ИДС-1. Технические условия».
