Измерители давления специальные ИДС-1-2
| Номер в ГРСИ РФ: | 32962-06 |
|---|---|
| Производитель / заявитель: | ОАО "Утес", г.Ульяновск |
Для измерения абсолютного давления в диапазоне (13...7000) гПа (10...5200) мм рт.ст.), для измерения абсолютного давления в единицах измерения мбар, кгс/см, применяют в лабораторных условиях для проверки аэрометрических приборов и устройств.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 32962-06 |
| Действует | по 16.01.2023 |
| Наименование | Измерители давления специальные |
| Модель | ИДС-1-2 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 08935af8-a26d-876d-d395-42ab5035f945 |
| Год регистрации | 2006 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | 6Г2.832.032 ТУ |
| Класс СИ | 30 |
| Год регистрации | 2006 |
| Страна-производитель | Россия |
| Примечание | 01.02.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ульяновского ЦСМ |
| Адрес центра | 432002, г.Ульяновск, ул.Урицкого, 13 |
| Руководитель центра | Коваль Николай Иванович |
| Телефон | (8*842*2) 34-27-54 |
| Факс | 32-99-93 |
| Информация о сертификате | |
| Срок действия сертификата | 01.02.2018 |
| Номер сертификата | 25548 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 60 п. 08 от 01.02.201312 от 19.10.06 п.151 |
Производитель / Заявитель
Акционерное общество «Ульяновское конструкторское бюро приборостроения» (АО «УКБП»), г. Ульяновск
Россия
432002, ул.Крымова, 14, тел/факс (842-2) 42-17-86
Поверка
| Методика поверки / информация о поверке | 6Г2.832.032 Д |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 286 (97%) |
| Неуспешных поверок (СИ непригодно) | 9 (3 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
32962-06: Описание типа
2022-32962-06.pdf
|
Скачать | 754.7 КБ | |
|
32962-06: Методика поверки
2022-mp32962-06.pdf
|
Скачать | 69.8 КБ |
Описание типа
Назначение
Измеритель давления специальный ИДС-1-2 (далее - измеритель давления). Измеритель давления ИДС-1-2 предназначен для измерения абсолютного давления в диапазоне от 13 гПа до 7000 гПа (от 10 мм рт. ст. до 5200 мм рт. ст.).
Описание
Измеритель давления специальный ИДС-1-2 представляет собой прямоугольную каркасную конструкцию. Несущими элементами конструкции является передняя и задняя панель, а также боковые стенки.
На одной из стенок установлен блок питания. На задней панели размещён модуль давления. На специальном поворотном шасси установлены плата индикации, плата усилителя, плата контроллера программируемого и плата контроллера ввода-вывода.
Сверху и снизу измеритель давления закрыт крышками, а боковые стенки - фальшпанелями. Ручка служит для переноски измерителя и регулирования уровня его на столе.
Измеритель давления работает следующим образом.
Под воздействием измеряемого давления меняется выходная частота модуля давления. Информация о частоте и температуре преобразуется в цифровые коды, необходимые для вычисления измеренного давления. Сюда же поступают индивидуальные для каждого модуля давления, коэффициенты аппроксимации. Вычисление давления производится с помощью степенных полиномов и выдается на шестиразрядный индикатор в миллиметрах ртутного столба или гектопаскалях, в миллибарах или кгс/см2 в зависимости от положения переключателя на передней панели измерителя давления.

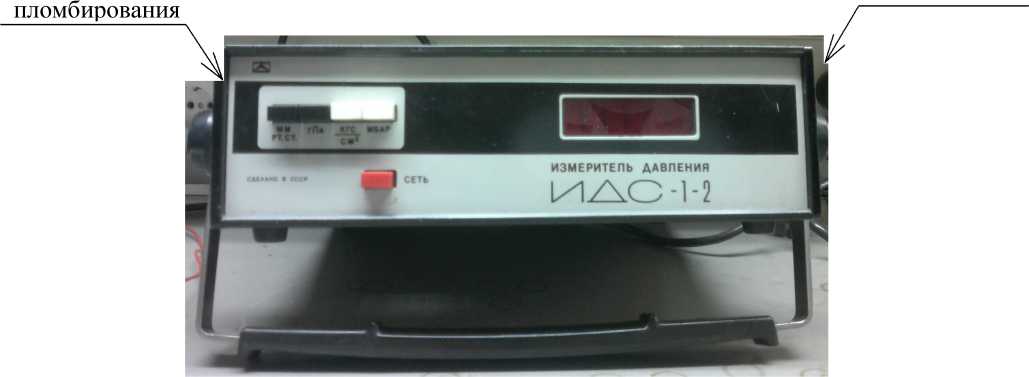

Внешний вид измерителя давления представлен на рисунке 1.
Место
пломбирования
Место
Рисунок 1
Программное обеспечение
Состав программного обеспечения (ПО) измерителя давления - метрологически значимое встроенное программное обеспечение (ВПО).
ВПО, влияющее на метрологические характеристики, установлено в энергонезависимую память контроллера КП (КПИДС) в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты "А" по МИ 3286-2010).
Метрологические характеристики нормированы с учетом ВПО.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
IDS12. Резидентная программа ИДС-1-2 |
9П.00024-01 12 02-1(2) |
не используется |
Степенной полином |
Технические характеристики
Основные метрологические и технические характеристики измерителя давления ИДС-1-2 приведены в таблице 2.
Таблица 2
|
Характеристика |
Значение |
|
Диапазон измерений абсолютного давления, гПа (мм рт. ст.) |
от 13 до 7000 (от 10 до 5200) |
|
Диапазон измерений абсолютного давления, мбар (кгс/см2) |
от 13 до 7000 (от 0 до 7) |
|
Пределы допускаемой погрешности измерений абсолютного давления: - в диапазоне от 13 до 2666 гПа, гПа (мм рт. ст.) - в диапазоне св. 2666 до 7000 гПа, % |
±1,33 (± 1,00) ±0,1 |
|
Пределы допускаемой погрешности измерений абсолютного давления, - в диапазоне от 13 до 2666 гПа, мбар (кгс/см2) - в диапазоне св. 2666 до 7000 гПа, % |
±1,33 (± 0,02) ±0,1 |
|
Характеристика |
Значение |
|
Время технической готовности, мин, не более |
2 |
|
Питание в сети переменного тока напряжением, В частотой, Г ц |
220+22-33 50±1 |
|
Потребляемая мощность, В^А, не более |
30 |
|
Масса (без монтажных и запасных частей), кг, не более |
5 |
|
Срок службы, лет |
8 |
|
Габаритные размеры (длина, ширина, высота), мм, не более |
345x380x95 |
По устойчивости к климатическим воздействиям барометр соответствует исполнению УХЛ категории размещения 4.2 по ГОСТ 15150-69
Знак утверждения типа
наносится на первый лист «Технического описания и инструкции по эксплуатации» 6Г2.832.032 ТО.
Способ нанесения знака - типографский.
Комплектность
В комплект поставки измерителя входит:
- измеритель ИДС-1-2 - 1 шт.;
- вилка РП15-32 ШВКВ ГЕО.364.160 ТУ - 1 шт.;
- вставка плавкая ВП1-1-0,5 А-250В ОЮО.480.003 ТУ - 3 шт.;
- формуляр 6Г2.832.032 ФО - 1 шт.;
- техническое описание и инструкция по эксплуатации 6Г2.832.032 ТО - 1 шт.;
- методика поверки 6Г2.832.032 И7 - 1 шт.
Сведения о методах измерений
Сведения о методиках (методах) измерений содержатся в Техническом описании и инструкции по эксплуатации 6Г2.832.032 ТО.
Нормативные документы
ГОСТ 17433-80 «Промышленная чистота. Сжатый воздух. Классы загрязненности»;
ГОСТ 14683-79 «Блоки фильтров со стабилизаторами давления воздуха к приборам для контроля линейных размеров»;
6Г2.832.032 ТУ «Измеритель давления специальный ИДС-1. Технические условия».
