Комплексы атомно-эмиссионного спектрального анализа с анализатором МАЭС

Назначение

Комплексы атомно-эмиссионного спектрального анализа с анализатором МАЭС (далее - комплексы МАЭС) предназначены для измерения массовой доли определяемых элементов состава веществ и материалов (порошки, металлы, растворы) в соответствии с нормативной документацией на методики выполнения измерений (МВИ).

Описание

Принцип действия комплекса МАЭС основан на измерении интенсивности линий в спектре эмиссионного излучения атомов анализируемых элементов, генерируемого источником возбуждения спектров. Содержание элементов в образце определяется по градуировочным зависимостям между интенсивностью атомно-эмиссионного излучения и содержанием элементов в образцах.

Комплекс МАЭС включает в себя следующие основные узлы:

- источник возбуждения спектра;

- систему разделения спектральных линий (спектральный прибор);

- анализатор многоканальный атомно-эмиссионных спектров МАЭС с программным обеспечением «Атом», обеспечивающим управление анализатором, ввод атомно-эмиссионных спектров в компьютер, измерение интенсивности спектральных линий с последующим вычислением массовой доли определяемых элементов.

Комплекс МАЭС

Рисунок 1 - Блок-схема комплекса МАЭС.

Маркировка монтируется на переднюю/заднюю/боковую стороны спектрального прибора (в зависимости от его модели). Пломба наносится на один из винтов спектральная прибора.

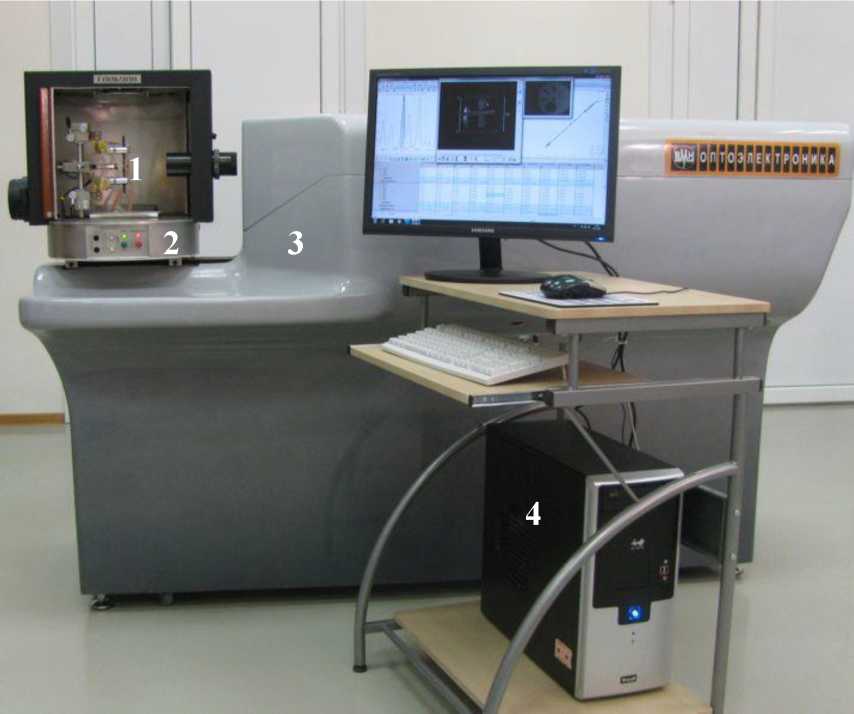

Рисунок 2 - Пример комплекса МАЭС на базе спектрального прибора с дуговым возбуждением спектров

1 - исследуемый образец, 2 - источник возбуждения спектров, 3 - система разделения спектральных линий (спектрометр Гранд) с анализатором МАЭС, 4- компьютер

Маркировка

Пломбирование

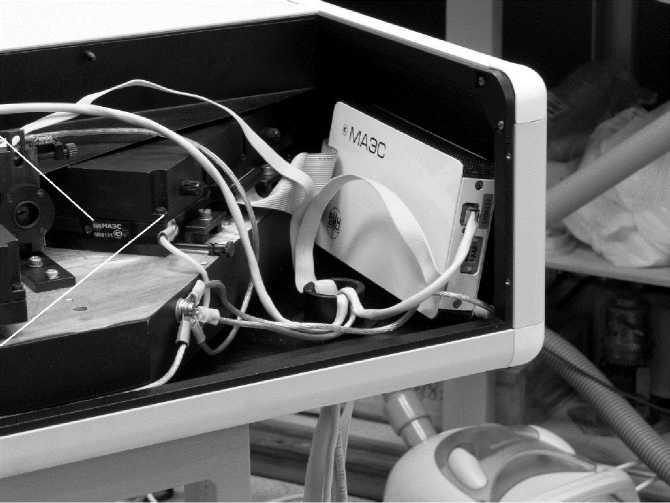

Рисунок 3 - Места нанесения маркировки и пломбирование

Программное обеспечение

Программное обеспечение (ПО), входящее в состав комплекса МАЭС, выполняет функции отображения на экране монитора ПК информации в удобном для оператора виде, а также задания условий измерения.

Метрологически значимая часть программного обеспечения средства измерений представляет программный продукт «ATOM 3.2». Программное обеспечение комплекса МАЭС имеет характеристики представленные в таблице 1:

Таблица 1

Искажение данных при передаче через вышеуказанный интерфейс исключается параметрами протокола, в котором реализованы:

- механизм передачи данных внутри транзакций;

- транзакции заканчивается подтверждением их успешного завершения;

- направление и назначение данных внутри транзакции определяется уникальным идентификатором;

- целостность данных внутри транзакции проверяется с помощью расчета CRC, которая является неотъемлемой частью самой транзакции.

В процессе проверки метрологических характеристик была подтверждена правильность алгоритмов, заложенных в программное обеспечение.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики комплекса МАЭС приведены в таблице 2.

Таблица 2

* - габаритные размеры и вес зависят от модели системы разделения спектральных линий

Рабочие условия эксплуатации комплекса МАЭС:

• температура окружающей среды, оС                        20±5

• относительная влажность воздуха при +25оС, %, не более      80

• атмосферное давление, кПа                                  от 84 до 106,7

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульных листах паспорта ВМПГ.425410.125 ПС, руководства по эксплуатации ВМПГ.425410.125 РЭ и методом наклеивания на корпус комплекса.

Комплектность

Комплектность комплекса МАЭС представлена в таблице 3.

Таблица 3

Сведения о методах измерений

«Комплекс атомно-эмиссионного спектрального анализа с анализатором МАЭС Руководство по эксплуатации ВМПГ.425410.125 РЭ», раздел 4

Нормативные документы

ГОСТ 34.201-89 Информационная технология. Комплекс стандартов на автоматизированные системы. Виды, комплектность и обозначение документов при создании автоматизированных систем

Техническая документация ООО «ВМК-Оптоэлектроника»
