Счетчики электрической энергии однофазные индукционные ВЕКТОР-1

Назначение

Счетчики электрической энергии однофазные индукционные ВЕКТОР-1 предназначены для учета активной энергии в однофазных сетях переменного тока номинальной частотой 50 Гц.

Описание

Принцип действия счетчика основан на взаимодействии магнитных потоков неподвижных катушек напряжения и тока с индуцированными этими потоками вихревыми токами в подвижном алюминиевом диске, количество оборотов которого на интервале времени пропорционально измеряемой электроэнергии.

Показания счетного механизма счетчика пропорциональны скорости вращения ротора счетчика и времени. Скорость вращения обусловлена воздействием на алюминиевый диск ротора двух моментов - вращающего и тормозного и пропорциональна мощности электрической энергии, протекающей через счетчик.

Конструктивно счетчик состоит из измерительного механизма, смонтированного на металлической стойке и размещенного внутри корпуса. Корпус счетчика состоит из цоколя с колодкой зажимов, кожуха и крышки колодки зажимов.

В состав измерительного механизма входят: вращающий и тормозной элементы, ротор, опоры ротора, счетный механизм и щиток.

Нижняя опора счетчика может быть камневой или магнитной. Счетчик может изготавливаться со стопором обратного хода или без него, с телеметрическим выходом или без него. Счетный механизм может быть реверсивным.

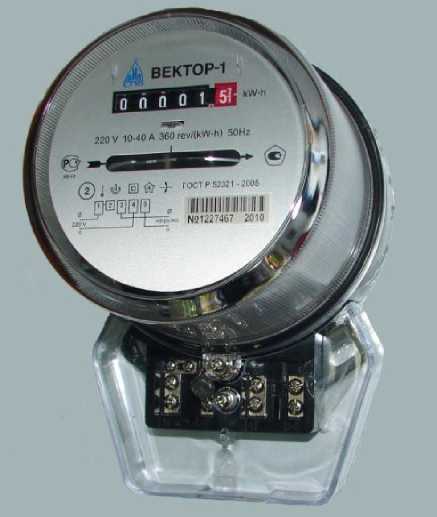

Рисунок 1 - Фото счетчика

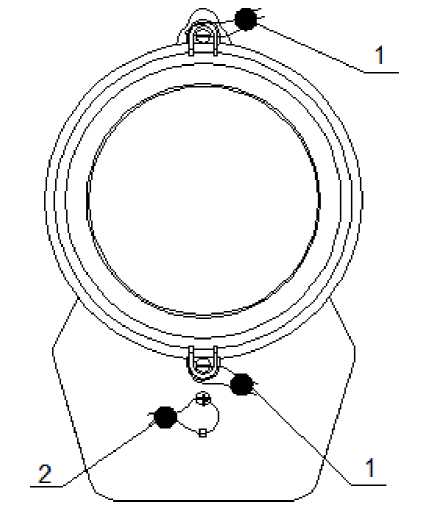

Рисунок 2 - Схема пломбировки:

1 - пломбы госповерки

2- пломба энергосбытовой организации

Структура обозначения счетчика ВЕКТОР-1

Пример записи счетчика электрической энергии однофазного индукционного ВЕКТОР-1 с базовым током 10 А, максимальным током 40 А, со стопором обратного хода, с камневой опорой:

«Счетчик V1 10-40 AR S ТУ 4228-001-94633680-2006».

Программное обеспечение отсутствует.

Метрологические и технические характеристики приведены в таблице 1.

Таблица 1

Климатические условия применения:

- диапазон рабочих температур от минус 20 °С до 60 °С;

- относительная влажность воздуха не более 80 % при температуре 25 °С.

Знак утверждения типа

наносится на щиток счетчика и на титульный лист паспорта методом офсетной печати или сеткографией.

Комплектность

В комплект поставки входят:

- счетчик;

- крышка зажимной колодки;

- коробка упаковочная;

- паспорт.

Примечание - комплект документов для среднего ремонта поставляются по отдельному договору с организацией, проводящей ремонт счетчиков.

Поверка

осуществляется по ГОСТ 8.259-2004 «Государственная система обеспечения единства измерений. Счетчики электрические индукционные активной и реактивной энергии. Методика поверки».

Основное оборудование для поверки:

- установка для поверки ЦУ 6800 (класс точности 0,5; номинальное напряжение 57/100 В, 100 В, 220/380 В, 380 В; диапазон изменения силы тока от 0,005 А до 100 А);

- универсальная пробойная установка УПУ-10 (испытательное напряжение до 10 кВ, погрешность установки напряжения ±5 %);

Сведения о методах измерений

отсутствуют.

Нормативные документы

1 ГОСТ 31819.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 11. Электромеханические счетчики активной энергии классов точности 0,5; 1 и 2»

2 ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»

3 ТУ 4228-001-94633680-2006 «Счетчики электрической энергии однофазные индукционные ВЕКТОР-1. Технические условия»

4 ГОСТ 8.259-2004 «Государственная система обеспечения единства измерений. Счетчики электрические индукционные активной и реактивной энергии. Методика поверки».
