Анализаторы спектра СК4-99
| Номер в ГРСИ РФ: | 33134-06 |
|---|---|
| Производитель / заявитель: | ФГУП "ННИПИ "Кварц", г.Нижний Новгород |
Спецраздел. Для измерений параметров спектра непрерывных электромагнитных колебаний сложной формы, модулированных колебаний, паразитных и побочных колебаний, исследования спектров повторяющихся радиосигналов при проектировании, производстве, испытаниях, эксплуатации и ремонте радиоэлектронной аппаратуры на объектах сферы обороны и безопасности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 33134-06 |
| Действует | по 01.03.2027 |
| Наименование | Анализаторы спектра |
| Модель | СК4-99 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fd2cffa8-f8e7-bf80-0f36-c3ef22d619d1 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ЯНТИ 41 1 168.010 ТУ, ГОСТ 2226 1-94, ГОСТ 22741-98, ГОСТ РВ 20.39.301-98, ГОСТ РВ 20.39.304-98, ГОСТ РВ 20.39.308-98, ГОСТ РВ 20.39.309-98 |
| Класс СИ | 35.01 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Нижегородского ЦСМ |
| Адрес центра | 603950, г.Нижний Новгород, ул.Республиканская, 1 |
| Руководитель центра | Свешников Александр Григорьевич |
| Телефон | (8*831*2) 18-57-27 |
| Факс | 18-57-48 |
| Информация о сертификате | |
| Срок действия сертификата | 14.03.2017 |
| Номер сертификата | 25828 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 143 от 14.03.12 п.01 |
Производитель / Заявитель
АО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород (срок свидетельства: 01.03.2027); АО "ФНПЦ "ННИПИ "Кварц" им.А.П.Горшкова", г.Нижний Новгород (срок свидетельства: 01.03.2022)
Россия
Поверка
| Методика поверки / информация о поверке | раздел 8 ЯНТИ.41 1 168.010 РЭ |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 68 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
33134-06: Описание типа
2017-33134-06-1.pdf
|
Скачать | 232.9 КБ | |
|
33134-06: Методика поверки
2017-mp33134-06.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Анализаторы спектра СК4-99 предназначены для измерений параметров спектра непрерывных электромагнитных колебаний сложной формы, модулированных колебаний, паразитных и побочных колебаний, исследования спектров повторяющихся радиосигналов.
Описание
Принцип действия анализаторов спектра СК4-99 основан на методе последовательного анализа спектра сигнала в частотной области. Анализатор спектра СК4-99 является супергетеродинным приемником, частота настройки которого изменяется при перестройке частоты гетеродина. При этом спектральные составляющие сигнала последовательно преобразуются на промежуточную частоту. Сигнал промежуточной частоты усиливается, предварительно фильтруется, преобразуется в цифровую форму, подвергается цифровой фильтрации и детектированию и передается на графический жидкокристаллический индикатор в точку, соответствующую частоте спектральной составляющей, в виде вертикальной линии с амплитудой, соответствующей уровню составляющей, в результате чего на экране формируется изображение спектра сигнала в виде спектрограммы.
Анализатор спектра СК4-99 состоит из шести функциональных модулей:
- модуля входного;
- модуля гетеродинов синтезированных;
- модуля ПЧ;
- модуля обработки и управления;
- модуля индикации;
- модуля питания.
Конструктивно модули устанавливаются в анализатор спектра СК4-99 и объединяются коммутационной платой.
Общий вид анализатора спектра СК4-99 с указанием места нанесения знака утверждения типа и обозначение места нанесения знака поверки представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
На лицевой панели анализаторов спектра СК4-99 размещены органы управления и цветной дисплей. Для дистанционного управления имеется встроенный интерфейс КОП по ГОСТ 26.003-80.
По условиям эксплуатации анализаторы спектра СК4-99 соответствуют требованиям группы 1.1 климатического исполнения УХЛ ГОСТ РВ 20.39.304-98.
Место нанесения знака утверждения типа
Место нанесения
знака поверки

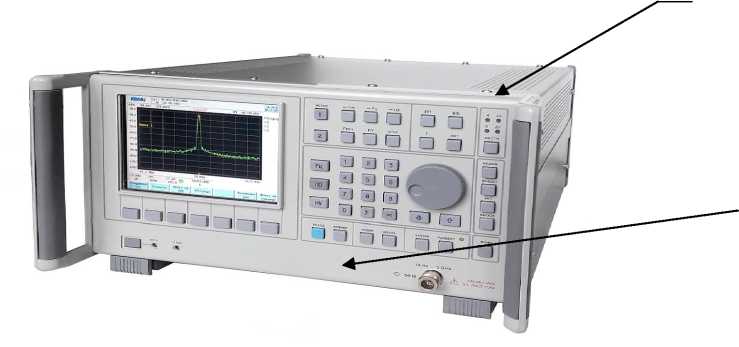

Рисунок 1 - Общий вид анализатора спектра СК4-99

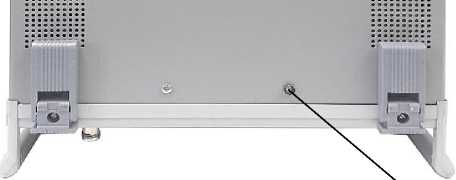

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Место пломбировки
Программное обеспечение
Программное обеспечение (ПО) является встроенным и относится к категории метрологически значимого. Метрологические характеристики анализаторов спектра СК4-99 нормированы с учетом влияния ПО.
ПО анализаторов спектра СК4-99 состоит из двух взаимодействующих программ, каждая из которых функционирует на своем процессоре и представляет собой единый законченный программный модуль формата ABS. Информационная связь между процессорами осуществляется по защищенному интерфейсу.
Алгоритмы функционирования исключают возможность работы в случае непреднамеренного влияния на ПО. При включении анализаторов спектра СК4-99 рабочее ПО контролирует свою целостность по набору контрольных сумм. В случае разрушения любого из программных компонентов прибор выдает на встроенный ЖКИ соответствующее сообщение и блокирует возможность измерений.
ПО анализаторов спектра СК4-99 размещается во встроенной флэш-памяти на плате процессора и не может быть умышленно изменено или испорчено без нарушения заводских пломб.
Пользователь не имеет возможности обновления или загрузки новых версий ПО. Команды, посылаемые пользователем с клавиатуры передней панели, и пункты системного меню позволяют управлять только параметрами измерений и просмотром получаемой измерительной информации, но не могут повлиять на целостность рабочего ПО и получаемой измерительной информации.
В режиме дистанционного управления (ДУ) нет возможности внешнего влияния на ПО и формируемые измерительные данные, так как по каналу ДУ прибор принимает ограниченный набор команд, и все они связаны только с параметрами процесса измерений.
В анализатор спектра СК4-99 невозможно ввести данные извне и исказить результаты измерений.
Требования по накоплению и хранению измерительных данных в анализаторах спектра СК4-99 не предъявляются.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения "Высокий" в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
MPU |
DSP |
|
Цифровой идентификатор (контрольная сумма) |
С712А711 |
544АА748 |
|
Алгоритм вычисления цифрового идентификатора |
CRC-32 |
CRC-32 |
Метрологические и технические характеристики приведены в таблицах 2,3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот при выключенном предусилителе, Гц |
от 10 до 3М09 |
|
Диапазон рабочих частот при включенном предусилителе, Гц |
от 1-105 до 3М09 |
|
Пределы допускаемой погрешности измерений частоты входного синусоидального сигнала (f) в режиме связанных функций, Гц: - для Побз > 1 МГц |
±(k-f+2,5 • 10-3-Побз+2Гц)* |
|
- для Побз < 1 МГц |
±(кГ+7Л10-3-Побз+2Гц)* |
|
- в режиме точного измерения частоты при уровне сигнала не менее чем на 50 дБ выше уровня собственных шумов в установленной полосе пропускания |
±(k-f+0,2 Гц)* |
|
Пределы допускаемой погрешности измерений разности частот (Af) двух синусоидальных сигналов в режиме связанных функций, Гц: - для Побз > 1 МГц |
±540-3-Побз* |
|
- для Побз < 1 МГц |
±1,540-2-Побз* |
|
- в режиме точного измерения частоты при уровне сигнала не менее чем на 50 дБ выше уровня собственных шумов в установленной полосе пропускания |
±(k-Af+0,4 Гц)* |
|
Номинальные значения полосы пропускания по уровню минус 3 дБ (дискретно с шагом 1, 2, 3, 5, 10), МГц |
от 1 • 10-6 до 5 и 8 |
|
Пределы допускаемой относительной погрешности номинальных значений полос пропускания по уровню минус 3 дБ, %: - для полос от 1 Гц до 1 МГц |
±3 |
|
- для полос 2 и 3 МГц |
±10 |
|
- для полосы 5 МГц |
±20 |
|
- для полосы 8 МГц |
±30 |
|
Коэффициент прямоугольности по уровням минус 60 дБ и минус 3 дБ, не более |
5 |
|
Номинальные значения полосы пропускания по уровню минус 6 дБ, кГц |
240-3, 9 и 120 |
|
Пределы допускаемой относительной погрешности номинальных значений полос пропускания по уровню минус 6 дБ (для полос 200 Гц, 9 кГц и 120 кГц), % |
±3 |
|
Коэффициент прямоугольности по уровням минус 60 дБ и минус 6 дБ, не более |
4 |
|
Наименование характеристики |
Значение |
|
Относительный средний уровень фазовых шумов вблизи несущей при значении центральной частоты 10 МГц, дБ/Гц, не более: - при отстройке от несущей 85 Гц |
-85 |
|
- при отстройке от несущей 1 кГц |
-90 |
|
- при отстройке от несущей 10 кГц |
-95 |
|
Средний уровень собственных шумов, приведенный к входу прибора, полосе пропускания 1 Гц и нулевому ослаблению входного аттенюатора, дБмВт, не более: - при выключенном предусилителе и номинальном уровне не более минус 40 дБмВт: - в диапазоне частот от 10 до 100 Гц |
-90 |
|
- в диапазоне частот от 0,1 до 1 кГц |
-105 |
|
- в диапазоне частот от 1 до 10 кГц |
-120 |
|
- в диапазоне частот от 10 до 100 кГц |
-130 |
|
- в диапазоне частот от 0,1 до 1 МГц |
-138 |
|
- в диапазоне частот от 1 до 10 МГц |
-143 |
|
- в диапазоне частот от 0,01 до 2 ГГц |
-147 |
|
- в диапазоне частот от 2 до 2,5 ГГц |
-144 |
|
- в диапазоне частот от 2,5 до 3 ГГц |
-143 |
|
- при включенном предусилителе и номинальном уровне не более минус 70 дБмВт: - в диапазоне частот от 100 кГц до 10 МГц |
-158 |
|
- в диапазоне частот от 10 МГц до 1,5 ГГц |
-160 |
|
- в диапазоне частот от 1,5 до 3,0 ГГц |
-156 |
|
Неравномерность амплитудно-частотной характеристики в режиме связанных функций, в нормальных условиях и без учета погрешности рассогласования, дБ, не более: - при выключенном предусилителе |
±0,8 |
|
- при включенном предусилителе |
±1,0 |
|
Неравномерность амплитудно-частотной характеристики в рабочих условиях эксплуатации, дБ, не более: - при выключенном предусилителе |
±1,2 |
|
- при включенном предусилителе |
±1,5 |
|
Пределы допускаемой основной погрешности измерения уровня синусоидального сигнала от 10 дБмВт при выключенном и минус 20 дБмВт при включённом предусилителе до уровня на 20 дБ выше уровня собственных комбинационных помех или среднего уровня собственных шумов в установленной полосе пропускания, в режиме связанных функций в полосах обзора от 100 Гц до 100 МГц и без учета погрешности рассогласования, дБ: - при выключенном предусилителе |
±1,2 |
|
- при включенном предусилителе |
±1,4 |
|
Пределы допускаемой погрешности измерения уровня в рабочих условиях эксплуатации, дБ: - при выключенном предусилителе |
±1,8 |
|
- при включенном предусилителе |
±2,1 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности при измерении уровня радиосигналов, модулированных по амплитуде прямоугольными импульсами с длительностью не менее 1 мкс и частотой повторения не менее 1 кГц, дБ |
±1 |
|
Пределы допускаемой погрешности измерений отношения уровней синусоидальных сигналов на одной частоте в пределах от 0 дБмВт при выключенном и минус 40 дБмВт при включенном предусилителе до уровня на 20 дБ выше уровня собственных комбинационных помех или среднего уровня собственных шумов в установленной полосе пропускания, дБ |
±0,5 |
|
Относительный уровень помех, обусловленных интермодуляционными искажениями третьего порядка при выключенном предусилителе, расстройке между сигналами 100 полос пропускания, но не менее 50 кГц, и одинаковом уровне синусоидальных сигналов на входе смесителя минус 30 дБмВт, дБ, не более: - в диапазоне частот от 10 до 100 МГц - в диапазоне частот от 0,1 до 3 ГГц |
-75 -80 |
|
Относительный уровень помех, обусловленных гармоническими искажениями, при выключенном предусилителе и уровне синусоидального сигнала на входе смесителя равном минус 45 дБмВт, дБ, не более: - в диапазоне частот входного сигнала от 10 до 400 МГц - в диапазоне частот входного сигнала от 0,4 до 1,0 ГГц - в диапазоне частот входного сигнала от 1,0 до 1,5 ГГц |
-70 -85 -75 |
|
Относительный уровень помех, обусловленных комбинационными искажениями, при воздействии на вход прибора синусоидального сигнала с частотой, лежащей в пределах диапазона от 10 МГц до 3 ГГц при выключенном предусилителе и уровне синусоидального сигнала на входе смесителя минус 40 дБмВт, при отстройке от сигнала не менее 2 %, дБ, не более |
-70 |
|
Уровень собственных комбинационных помех при отсутствии сигнала на входе прибора, приведенный к входу прибора и нулевому ослаблению входного аттенюатора, в диапазоне частот от 100 кГц до 3 ГГц при выключенном предусилителе, дБмВт, не более |
-95 |
|
Ослабление зеркального канала, дБ, не менее |
70 |
|
Номинальное значение входного сопротивления прибора в канале 7/3,04, Ом |
50 |
|
КСВН входа при ослаблении входного аттенюатора 10, 20, 30 дБ, не более |
2 |
|
Нормальные условия измерений: - температура окружающей среды, °С. - относительная влажность при температуре 25 °С, %. - атмосферное давление, кПа |
от 15 до 25 от 30 до 80 от 84 до 106 |
|
* где: k = 1,0М0-7 при работе с внутренним опорным генератором за год в нормальных условиях; k = 1,5М0-7 при работе с внутренним опорным генератором за год в рабочих условиях; при работе с внешним опорным генератором k равно пределу погрешности его частоты; Побз — установленная полоса обзора. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220+22 |
|
- частота переменного тока, Гц |
50+2,5 |
|
Потребляемая мощность, В •А, не более |
140 |
|
Г абаритные размеры средства измерений, мм, не более | |
|
- высота |
216 |
|
- ширина |
371 |
|
- длина |
500 |
|
Масса, кг, не более |
15 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от 0 до +40 |
|
- относительная влажность при температуре 25 °С, % |
до 98 |
|
- атмосферное давление, кПа |
от 60 до 106 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч, не менее |
8000 |
Знак утверждения типа
наносится на верхний отгиб передней панели анализатора спектра СК4-99 с правой стороны сеткографическим методом и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Состав поставки анализатора приведён в таблице 4.
Таблица 4 - Комплектность анализатора спектра СК4-99
|
Наименование |
Обозначение |
Количество |
|
Анализатор спектра СК4-99 |
ЯНТИ.411168.010 |
1 |
|
Упаковка, содержащая: |
ЯНТИ.411915.636 |
1 |
|
- кейс |
ЯНТИ.323366.020 |
1 |
|
- шнур соединительный |
ЯНТИ.685631.010-04 |
1 |
|
- вставка плавкая ВП2Б-1В 6,3А 250В |
ОЮ0.481.005 ТУ-Р |
2 |
|
- диск: ЯНТИ.01034-01 Программа для ОС Win95 (Win98) |
ЯНТИ.467617.047 |
1 |
|
диск |
ЯНТИ.467613.088 |
1 |
|
- руководство по эксплуатации, часть 1 - руководство по эксплуатации, часть 2: |
ЯНТИ.411168.010РЭ |
1 |
|
книга 1 |
ЯНТИ.411168.010РЭ1 |
1 |
|
книга 2 |
ЯНТИ.411168.010РЭ1 |
1 |
|
- формуляр |
ЯНТИ.411168.010ФО |
1 |
|
Упаковка, содержащая: |
ЯНТИ.411915.637 |
1 |
|
коробка |
ЯНТИ.323229.136 |
1 |
Поверка
осуществляется по документу ЯНТИ.411168.010РЭ «Анализатор спектра СК4-99. Руководство по эксплуатации. Часть 1», раздел 8 «Поверка прибора», утверждённому ФГБУ «ГНМЦ» Минобороны России в январе 2017 года.
Основные средства поверки:
Калибратор переменного напряжения широкополосный Н5-3 (рег.№ 20769-01), диапазон воспроизводимого напряжения переменного тока от 0,1 мВ до 3 В; пределы допускаемой погрешности воспроизведения напряжения ±(0,2-2,0) % в диапазоне частот от 10 Гц до 50 МГц.
Вольтметр импульсный В4-24 (рег. № 11821-00), диапазон измеряемого напряжения от 10 до 1000 мВ; пределы погрешности измерения напряжения ± 10 %.
Ваттметр поглощаемой мощности М3-90 (рег. № 11477-88), диапазон измеряемой мощности от 10 до 200 мкВт, пределы допускаемой основной погрешности измерения мощности ± (4 - 6) % в диапазоне частот от 50 МГц до 8 ГГц.
Стандарт частоты Ч1-81 (рег. № 13442-92), частота выходного сигнала 5 МГц, пределы допускаемой относительной погрешности по частоте ± Г10-8.
Частотомер электронно-счетный вычислительный Ч3-64/1 (рег. № 9135-83), диапазон измеряемых частот от 5 до 15 МГц, относительная погрешность по частоте не более 1-10’7.
Генератор импульсов Г5-60 (рег. № 5463-76), амплитуда импульсов 1,6 В, период следования импульсов 20 мкс, длительность импульсов 1 и 10 мкс.
Генератор сигналов высокочастотный Г4-151 (рег. № 8094-81), частота 50 МГц, импульсная модуляция - период следования импульсов 20 мкс, длительность импульсов 1 и 10 мкс.
Генератор сигналов высокочастотный Г4-164 (рег. № 9611-84), диапазон частот от 50 до 630 МГц, пределы погрешности установки частоты ± Г10-7.
Синтезатор частот РЧ6-05 (диапазон выходных частот от 50 до 1100 МГц, пределы относительной погрешности по частоте ± 5 • 10-7).
Синтезатор частот РЧ6-01 (диапазон частот от 1,1 до 3 ГГц, пределы относительной погрешности по частоте ± 5 • 10-7).
Синтезатор частот РЧ6-02 (частота 8 ГГц, пределы относительной погрешности по частоте ± 5-10-7).
Стандарт частоты Ч1-84А (рег. № 31436-06), частота выходного сигнала 10 МГц, относительный уровень фазовых шумов при отстройке 85 Гц - минус 105 дБ/Гц, 1 кГц -минус 110 дБ/Гц, 10 кГц - минус 115 дБ/Гц.
Установка для измерения ослабления ДК1-16 (рег. № 9180-83), диапазон частот от 100 до 3000 МГц, пределы погрешности ± 0,01 дБ.
Источник питания Б5-71 (рег. № 11999-89), напряжение 27 В, ток 2,8 А.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов спектра СК4-99 с требуемой точностью.
Знак поверки наносится на лицевую панель анализаторов спектра СК4-99 и на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ РВ 20.39.302-98 - ГОСТ РВ 20.39.305-98
ГОСТ РВ 20.39.309-98
ГОСТ 22741-98 Анализаторы спектра последовательного действия. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ЯНТИ.411168.010ТУ Анализатор спектра СК4-99. Технические условия
