Анализаторы титрометрические лабораторные АТЛ 111/11-01 (мод. 111, 11-01)

Назначение

Анализаторы титрометрические лабораторные АТЛ 111/11-01 (далее по тексту - титраторы) предназначены для потенциометрического и бипотенциометрического объемного титрования. Титраторы выпускаются в двух моделях: модель 11-01- для анализа воды, модель 111- для других видов титрования.

Описание

Модель 11-01 предназначена для определения относительного и абсолютного содержания воды методом объемного бипотенциометрического титрования пробы реактивом К.Фишера (классического и видоизмененного состава).

Модель 111 предназначена для определения концентраций компонентов в растворе титрованием по методу нейтрализации, окисления - восстановления, комплексообразования и осаждения. Титратор выпускается в модульном исполнении. Титратор состоит из блока анализа, насоса, ячейки потенциометрической, ячейки аналитической. Блок анализа с дозирующим устройством предназначен для заполнения бюретки подачи титранта в ячейку, задания параметров титрования, обработки результатов, вывода подачи титранта в ячейку, задания параметров титрования, обработки результатов вывода.

Титратор обеспечен ячейками:

Ячейка потенциометрическая ЯП-15;

Ячейка аналитическая ЯА-14.

Насос Н-83 обеспечивает подачу титровального раствора в ячейку и слив излишка титровального раствора.

Ячейка предназначена для задания тока поляризации, перемешивания титровального раствора с помощью магнитной или механической мешалки, передачи сигнала с поляризационного электрода на блок анализа, проведения химической реакции в стакане для титрования. Обработка и хранение титрометрической информации осуществляется персональным компьютером. Выходным сигналом является концентрация, определяемая в %, мг/мл, н, М, ppm, мг.

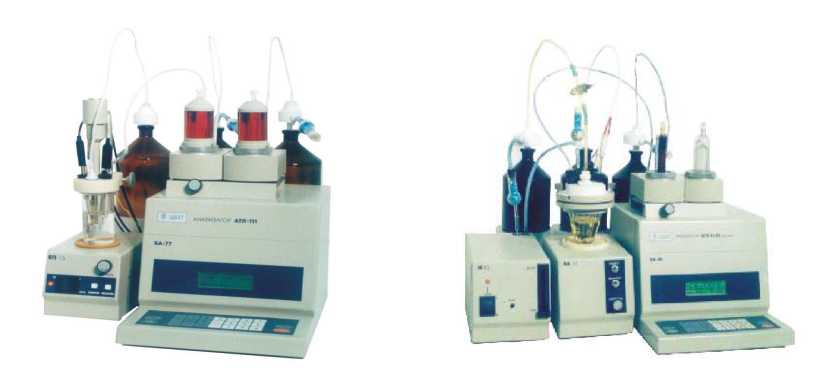

АТЛ-111

АТЛ-11-01

Лист № 2

Всего листов 4 Программное обеспечение

Программное обеспечение разработано для управления титратором, сбора и обработки титрометрических данных.

Идентификационные данные программного обеспечения:

Встроенное программное обеспечение не влияет на метрологические характеристики титратора. Модификация встроенного программного обеспечения невозможна через интерфейс пользователя или внешние интерфейсы передачи данных.

Уровень защиты программного обеспечения - C в соответствии с МИ 3286-2010.

Технические характеристики

• Титратор является индивидуально градуируемым средством измерения.

Атмосферное давление, кПа                               84-107

Средний срок службы, лет, не менее                       6

Средняя наработка на отказ, ч, не менее

(без учета отказов ПК)                                     9000

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель аналитического блока и на титульном листе паспорта хроматографа типографским способом.

Комплектность

Анализатор титрометрический АТЛ 111/ 11-01 поставляется в комплектности в соответствии с таблицей.

Поверка

осуществляется в соответствии по методике поверки 5Е1.550.211 МП, приведенной в приложении « Е» руководства по эксплуатации 5Е1.550211 РЭ и титратора модели 11-01 в соответствии с методикой поверки 5Е1.550.164-01 МП, приведенной в приложении «Ж» руководства по эксплуатации 5Е1.550.164-01 РЭ, согласованной руководителем ГЦИ СИ ФГУ «Нижегородский ЦСМ» в августе 2006 г.

Основные средства поверки:

- дистиллированная вода ГОСТ 6709-72;

- реактив К.Фишера ТУ 6-09-1487-76, приготовленный по ГОСТ 14870-77;

- ГСО состава соляной кислоты ГСО 8194-2002;

- стандарт-титр 0,1н натрия тетраборнокислого (буры)

ТУ 2642-001-33813273-97;

- стандарт-титр рН=1,68 буферный раствор ГОСТ 8.135-74;

- стандарт-титр рН=9,18 буферный раствор ГОСТ 8.135-74.

Сведения о методах измерений

Методы измерений отражены в руководствах по эксплуатации 5Е1.550.211 РЭ, 5Е1.550.164-01 РЭ.

Нормативные документы

ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия".

Технические условия ТУ 4215-012-04681267-2011.

Рекомендации к применению

-осуществление деятельности в области охраны окружающей среды;

-выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
