Ваттметры Ц42308/1

Назначение

Ваттметры Ц42308/1 (далее по тексту - ваттметры), предназначены для измерения активной мощности в однофазных сетях переменного тока частотой 50, 60, 500, 1000 Гц.

Описание

Принцип действия ваттметров основан на время-импульсном преобразовании входных сигналов в силу постоянного тока. Конструктивно ваттметры состоят из аналогового измерительного механизма магнитоэлектрической системы, с подвижной частью на кернах, с длиной шкалы не менее 94 мм и электронного преобразователя входного сигнала в постоянный ток, размещенных в одном корпусе.

По условиям эксплуатации ваттметры относятся к группе 5 ГОСТ 22261-94, с рабочими температурами от минус 40 до плюс 50 °С и относительной влажности воздуха 95 % при температуре плюс 35 °С.

Доступ к внутренним частям ваттметра возможен только с нарушением пломб, установленных на винты крепления задней крышки корпуса.

Фотография, общий вид ваттметров, места нанесения маркировки и клейм показаны на рисунках 1 и 2.

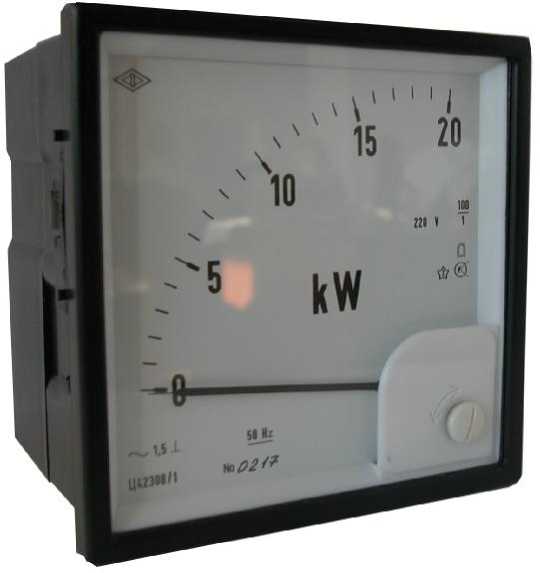

Рисунок 1 - Фотография ваттметра Ц42308/1

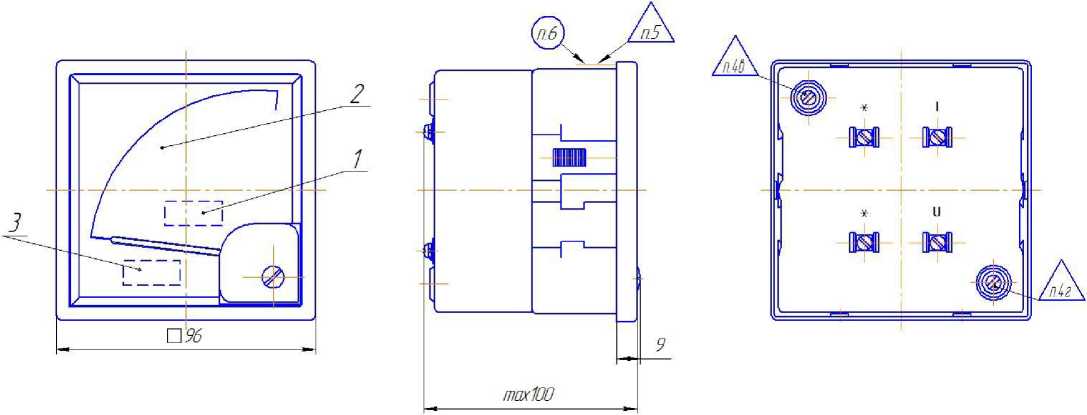

Рисунок 2 - Общий вид, маркировка, клеймение ваттметров Ц42308/1

Обозначение на рисунке 2:

1 - единица измерения,

2 - шкала,

3 - информация об исполнении ваттметров,

4 в - клеймо ОТК (место клеймения заполняется мастикой),

4 г - поверительное клеймо (место клеймения заполняется мастикой),

5 - клеймо ВП (краска штемпельная),

6 - дата выпуска (краска штемпельная).

Технические характеристики

При непосредственном включении:

- влиянием внешнего однородного магнитного поля, синусоидально изменяющегося во времени с частотой, одинаковой с частотой тока, протекающего измерительным цепям ваттметра, при самых неблагоприятных направлениях и фазе магнитного поля, при напряженности магнитного поля 0,4 кА/м, %                                                     ± 1,5

- искажением формы кривой переменного тока и напряжения на 20 %, %

- отклонением температуры окружающего воздуха от нормальной

(20 ± 5) до 50 °С (или минус 40 °С), на каждые 10 °С, %

- отклонением относительной влажности от нормальной (от 30 до 80) до

95 % при температуре (20 ± 5) °С, %

Масса ваттметра, кг, не более

Габаритные размеры (высота х ширина х глубина), мм, не более               96х96х100

Рабочие условия эксплуатации:

- температура окружающего воздуха от минус 40 до плюс 50 °С;

- относительна влажность 95 % при температуре 35 °С.

Наработка на отказ, ч, не менее                                                   32 000

Средний срок службы, лет, не менее                                                10

Знак утверждения типа

Знак утверждения типа наносится на циферблат, титульный лист Руководства по эксплуатации и паспорт ваттметра типографским способом.

Комплектность

В комплект поставки входят: ваттметр, гайки и шайбы, скобы для крепления ваттметра к щиту и подключения в электрическую цепь; руководство по эксплуатации на партию ваттметров (количество по согласованию с заказчиком); паспорт. Измерительные трансформаторы тока и напряжения в комплект поставки не входят.

Поверка

осуществляется в соответствии с ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методы и средства поверки».

Перечень основного оборудования для поверки:

Ваттметр Д5087, пределы допускаемой погрешности ± 0,2 %;

Ваттметр Д5088, пределы допускаемой погрешности ± 0,2 %.

Сведения о методах измерений

Приведены в разделе 4 документа «Ваттметр Ц42308/1. Руководство по эксплуатации» 0ПЧ.140.295 РЭ.

Нормативные документы

ГОСТ 8476-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 3. Особые требования к ваттметрам и варметрам.

ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.

ГОСТ 8.551-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 40-20000 Гц.

ТУ 25-7504.190-2006 Ваттметр Ц42308/1. Технические условия.

лист 4

всего листов 4
