Устройства управления технологической автоматики, защиты и КИП УСО 6000
Номер в ГРСИ РФ: | 33301-20 |
---|---|
Производитель / заявитель: | ООО "СКБ ПСИС", г.Чебоксары |
Устройства управления технологической автоматики, защиты и КИП УСО 6000 (далее -УСО 6000) предназначены для измерений и измерительных преобразований стандартизованных аналоговых сигналов (сигналов напряжения и силы постоянного электрического тока, сигналов термопар и термопреобразователей сопротивления), приема и обработки дискретных сигналов (в том числе счетные входы), формирования управляющих дискретных и стандартизованных аналоговых сигналов (воспроизведения выходных аналоговых сигналов напряжения и силы постоянного тока) на основе измерений параметров технологических процессов.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 33301-20 |
Наименование | Устройства управления технологической автоматики, защиты и КИП |
Модель | УСО 6000 |
Страна-производитель | РОССИЯ |
Срок свидетельства (Или заводской номер) | 25.05.2025 |
Производитель / Заявитель
ООО "СКБ программируемых средств и систем управления", г.Чебоксары
РОССИЯ
Поверка
Межповерочный интервал / Периодичность поверки | 4 года |
Зарегистрировано поверок | 1840 |
Найдено поверителей | 1 |
Успешных поверок (СИ пригодно) | 1840 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 17.11.2024 |
Поверители
Скачать
33301-20: Описание типа СИ | Скачать | 166.7 КБ | |
33301-20: Методика поверки | Скачать | 15.2 MБ |
Описание типа
Назначение
Устройства управления технологической автоматики, защиты и КИП УСО 6000 (далее -УСО 6000) предназначены для измерений и измерительных преобразований стандартизованных аналоговых сигналов (сигналов напряжения и силы постоянного электрического тока, сигналов термопар и термопреобразователей сопротивления), приема и обработки дискретных сигналов (в том числе счетные входы), формирования управляющих дискретных и стандартизованных аналоговых сигналов (воспроизведения выходных аналоговых сигналов напряжения и силы постоянного тока) на основе измерений параметров технологических процессов.
Описание
УСО 6000 являются проектно-компонуемыми изделиями и включают в себя модули серий СР6000, в том числе СР6700 (далее - модули УСО), в составе и конструктивах (электротехнические шкафы, монтажные панели для установки в электротехнические шкафы, корпуса для монтажа на DIN-рейку и др.), определяемых характеристиками и параметрами подключаемого объекта управления при заказе потребителем.
В состав УСО 6000 могут входить:
- модули питания;
- колодки клеммные;
- модули ввода-вывода дискретные;
- модули интерфейсов;
- модули индикации, в том числе пульты технологические;
- модули процессоров;
- модули аналогового ввода-вывода и счетчика импульсов:
• модули счетчика импульсов СР6715;
• модули ввода аналоговые СР6731, СР6732, СР6734, СР6735;
• модули вывода аналоговые СР6741;
• модуль процессора СР6787 в части аналоговых входов.
Принцип действия измерительных модулей из состава УСО 6000:
- модуль счетчика импульсов СР6715 - подсчет поступающих на входы импульсов от датчика;
- модули ввода токовые СР6731, СР6734, модуль процессора СР6787 в части аналоговых входов - пропорционально-интегральное измерение падения напряжения на входном сопротивлении с помощью преобразователя напряжение-частота;
- модуль ввода аналогового сигнала СР6732 - кусочно-линейная аппроксимация измеренного напряжения согласно номинально-статической характеристике термопары или термопреобразователя сопротивления;
- модуль ввода сигналов напряжения СР6735 - пропорционально-интегральное измерение напряжения с помощью преобразователя напряжение-частота;
- модуль аналогового вывода СР6741 - программно-управляемый ЦАП источника тока.
УСО 6000 применяются в составе распределенных систем управления и сбора данных, используемых для автоматизации технологических процессов в различных отраслях промышленности.
Конструкция модулей УСО позволяет встраивать их в стандартные монтажные шкафы и другое оборудование, ограничивающее доступ к УСО 6000 и защищающее от воздействия внешней среды.
Модули ввода/вывода, модули интерфейсов, модули питания, модули процессоров и модули индикации бескорпусного исполнения устанавливаются в клеммные колодки, адрес модуля УСО определяется местом установки.
Модули УСО корпусного исполнения устанавливаются отдельно от клеммных колодок.
УСО 6000 при работе в сети используют, в качестве стандартного, протокол обмена MODBUS RTU/TCP.
Примеры внешнего вида модулей УСО 6000 представлены на рисунках 1 - 3.
Пломбирование УСО 6000 и отдельно модулей УСО 6000 не предусмотрено.

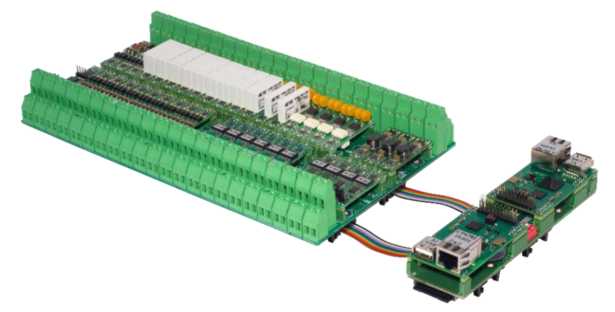

Рисунок 1 - Общий вид модулей УСО 6000 с двумя модулями процессора СР6782
Рисунок 2 - Общий вид модулей УСО 6000 с модулем процессора СР6786

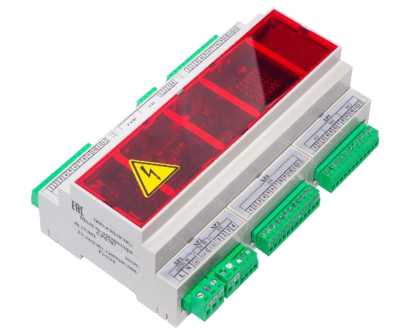

Рисунок 3 - Общий вид модуля процессора СР6787
Заводской номер УСО 6000 в виде цифрового обозначения наносится в паспорт УСО 6000 и на корпус УСО 6000 (при его наличии).
Заводские номера модулей из состава УСО 6000 в виде числового кода наносятся на корпус модуля (при наличии) или на плату модуля.
Нанесение знака поверки не предусмотрено
Модули аналогового ввода-вывода и счетчика импульсов УСО 6000 изготавливаются в исполнении УХЛ3 по ГОСТ 15150-69 с диапазоном температур рабочих условий эксплуатации от минус 40 до плюс 70 °С, а остальные модули УСО 6000 - в исполнениях УХЛ3 с указанным температурным диапазоном или УХЛ4 с диапазоном температур рабочих условий эксплуатации от плюс 1 до плюс 70 °С в соответствии с заказом.
Программное обеспечение
Программное обеспечение (ПО) УСО 6000 разделяется на 2 группы: встроенное программное обеспечение (ВПО) и внешнее, выполняемое модулями процессоров и системой верхнего уровня SCADA-системой EISA.
ВПО является метрологически значимой частью ПО, оно устанавливается в энергонезависимую память модулей в производственном цикле на заводе-изготовителе и в процессе эксплуатации доступ к ВПО отсутствует.
Конструкция модулей УСО исключает возможность несанкционированного влияния на ВПО и измерительную информацию (уровень защиты - «высокий» в соответствии с Р 50.2.0772014).
Доступ к ВПО, чтение цифрового идентификатора возможно только на заводе-изготовителе с применением специального оборудования.
Проверка цифровых идентификаторов ВПО модулей проводится автоматически -модули с цифровыми идентификаторами, не совпадающими с рассчитанными по алгоритму CRC-16, автоматически блокируются встроенным программным обеспечением и исключаются из работы.
Внешнее программное обеспечение, содержащее инструментальные средства для работы с устройствами, не является метрологически значимым. Оно позволяет выполнять:
- конфигурирование и настройку параметров модулей, модулей процессоров (выбор количества используемых измерительных каналов, диапазонов измерений или воспроизведения сигналов, тип подключаемого измерительного преобразователя (датчика) и др.);
- конфигурирование каналов связи;
- программирование логических задач для функционирования устройств на языках стандарта ГОСТ Р МЭК 61131-3-2016;
- настройку интерфейса оператора, функций архивации данных и событий;
- тестирование сконфигурированного устройства;
- установку паролей для защиты от несанкционированного доступа.
При обработке метрологически значимых параметров, исходные значения ВПО не изменяются и доступны одновременно с обработанными данными.
Исполнительная система модулей процессоров предназначена для сбора информации, управления модулями УСО 6000 и выполнения технологических программ систем автоматического управления и сбора данных, написанных на языках стандарта ГОСТ Р МЭК 61131-3-2016.
SCADA-система EISA является системой, которая работает в реальном времени и позволяет оператору, используя входящие в систему аппаратные и программные средства, обеспечивать автоматизированное управление, надежную и экономичную работу технологического оборудования.
Идентификационные данные ВПО модулей аналогового ввода-вывода и счетчика импульсов из состава УСО 6000 представлены в таблице 1.
Таблица 1 - Идентификационные данные ВПО модулей аналогового ввода-вывода и счетчика импульсов из состава УСО 6000________________________________________________
Идентификационные данные (признаки) / |
Значение для модулей | ||||||
СР6715 |
СР6731 |
СР6732 |
СР6734 |
СР6735 |
СР6741 |
СР6787 | |
Идентификационное наименование ПО |
CSP-6715 |
CSP-6731 |
CSP-6732 |
CSP-6734 |
CSP-6735 |
CSP-6741 |
CSP-6787 |
Номер версии (идентификационный номер) ПО, не ниже |
1 | ||||||
Цифровой идентификатор ПО |
по номеру версии | ||||||
Алгоритм вычисления цифрового идентификатора программного обеспечения- |
CRC-16 |
Технические характеристики
Метрологические характеристики представлены в таблице 2.
Таблица 2 - Метрологические характеристики модулей аналогового ввода-вывода и счетчика импульсов из состава УСО 6000
Тип модуля |
Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов |
Пределы допускаемой основной приведенной погрешности, % от диапазона, ± | |
на входе |
на выходе | ||
1 |
2 |
3 |
4 |
СР6715 |
Количество импульсов частотой до 10 кГц амплитудой до 24 В |
16 бит |
0,01 % * на каждые 10000 импульсов |
СР6731 |
от 0 до 5 мА |
14 бит |
0,15 |
от 0 до 20 мА / от 4 до 20 мА |
0,1 | ||
СР6732 |
Сигналы от термопар1) | ||
ТВР (А-1) от 0 до +2500 ОС |
16 бит |
0,1 | |
ТВР (А-2, А-3) от 0 до +1800 ОС | |||
ТПР (В) от +300 до +1820 ос | |||
ТХКн (Е) от -200 до +1000 ос | |||
ТЖК (J) от -200 до +1200 ос | |||
ТХА (K) от -200 до +1372 ос | |||
ТХК (L) от -200 до +800 ос |
0,1 | ||
ТНН (N) от -200 до +1300 ос | |||
ТПП (R,S) от 0 до +1768 ОС | |||
ТМК (M) от -200 до +100 ос |
0,2 | ||
ТМКн (T) от -200 до +400 ос | |||
Сигналы от термопреобразователей сопротивления2) | |||
Pt50 (а = 0,00385 ос-1) от -200 до +850 ос |
16 бит |
0,1 | |
Pt100 (а = 0,00385 ос-1) от -200 до +850 ос | |||
Pt500 (а = 0,00385 ос-1) от -200 до +850 ос | |||
Pt1000 (а = 0,00385 ос-1) от -200 до +50 ос | |||
50П (а = 0,00391 ос-1) от -200 до +850 ос | |||
100П (а = 0,00391 ос-1) от -200 до +850 ос | |||
Cu50 (а = 0,00426 ос-1) от -50 до +200 ос |
0,15 | ||
Cu100 (а = 0,00426 ос-1) от -50 до +200 ос | |||
50М (а = 0,00428 ос-1) от -180 до +200 ос | |||
100М (а = 0,00428 ос-1) от -180 до +200 ос |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
СР6732 |
100Н (а = 0,00617 °C-1) от -50 до +140 °С |
16 бит |
0,15 |
ТСП гр. 203) от -200 до +650 °С |
0,2 | ||
ТСП гр. 21, 223) от -200 до +650 °С |
0,1 | ||
ТСМ гр. 23, 243) от -50 до +200 °С |
0,15 | ||
Напряжение | |||
от -584000 до 584000 мкВ |
16 бит |
0,1 | |
от -292000 до 292000 мкВ | |||
от -146000 до 146000 мкВ | |||
от -73000 до 73000 мкВ | |||
от -36000 до 36000 мкВ | |||
от -18000 до 18000 мкВ | |||
Сопротивление | |||
от 0 до 1200 Ом |
16 бит |
0,1 | |
от 0 до 600 Ом | |||
от 0 до 300 Ом | |||
от 0 до 150 Ом | |||
СР6734 |
от 0 до 5 мА |
14 бит |
0,15 |
от 0 до 20 мА / от 4 до 20 мА |
0,1 | ||
СР6735 |
от 0 до 10 В |
14 бит |
0,1 |
СР6741 |
14 бит |
от 0 до 5 мА/ от 0 до 20 мА/ от 4 до 20 мА от 0 до 10 В |
0,1 |
СР6787 |
от 0 до 5 мА |
14 бит |
0,15 |
от 0 до 20 мА / от 4 до 20 мА |
0,1 |
Примечания:
* Для модуля счетчика импульсов СР6715 указаны пределы допускаемой погрешности в диапазоне температур рабочих условий эксплуатации;
1) без учета погрешности канала компенсации температуры холодного спая. Пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая с использованием, входящего в поставку, цифрового датчика температуры: ±0,5 °С;
2) по трехпроводной схеме измерений;
3) градуировки по ГОСТ 6651-59.
Пределы допускаемой дополнительной приведенной погрешности модулей аналогового ввода-вывода УСО 6000 от изменения температуры окружающей среды на каждые 10 °С относительно температуры нормальных условий применения составляют 1/2 пределов допускаемой основной приведенной погрешности в диапазоне температур от плюс 1 до плюс 70 °С и равны пределам допускаемой основной приведенной погрешности в диапазоне температур от 0 до минус 40 °С.
Технические характеристики представлены в таблице 3.
Таблица 3 - Технические характеристики модулей аналогового ввода-вывода и счетчика
импульсов из состава УСО 6000
Наименование характеристики |
Значение |
Рабочие условия эксплуатации: - температуры окружающей среды, °С - температура нормальных условий, °С - относительная влажность (без образования конденсата), %, не более - атмосферное давление, кПа |
от -40 до +70 от +18 до +28 98 от 84,0 до 106,0 |
Параметры электрического питания (кроме СР6787): - напряжение постоянного тока (внутренний источник питания), В |
3,3 |
Параметры электрического питания модуля процессора СР6787: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В - напряжение постоянного тока (внутренний источник питания), В |
от 98 до 264 от 49 до 51 от 138 до 372 3,3 |
Потребляемая мощность, ВА, не более - модулей аналогового ввода-вывода и счетчика импульсов из состава УСО 6000 (кроме СР6787) - модуля процессора СР6787: без питания внешней нагрузки с питанием внешней нагрузки |
0,1 2 15 |
Габаритные размеры (ширинахвысотахдлина), мм, не более: - модулей аналогового ввода-вывода и счетчика импульсов из состава УСО 6000 (кроме СР6787) - модуля процессора СР6787 |
11x25x46 115x58x160 |
Масса, г, не более: - модулей аналогового ввода-вывода и счетчика импульсов из состава УСО 6000 (кроме СР6787) - модуля процессора СР6787 |
30 350 |
Примечание - габаритные размеры и масса УСО 6000 - в соответствии со спецификацией заказа. |
Знак утверждения типа
наносится на паспорта модулей аналогового ввода-вывода и счетчика импульсов из состава УСО 6000.
Комплектность
Таблица 4 - Комплектность УСО 6000
Наименование |
Обозначение |
Количество |
Устройство управления технологической автоматики, защиты и КИП |
УСО 6000 |
* |
Паспорт |
СКБИ.468332.009 ПС |
* |
Руководство по эксплуатации |
СКБИ.468332.009 РЭ |
1 шт. |
Примечание - * по заказу |
Сведения о методах измерений
приведены в разделе 9 «Подготовка и порядок работы» СКБИ.468332.009 РЭ.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10’ 16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 27.12.31-001-13095309-2006 Устройства управления технологической автоматики, защиты и КИП УСО 6000. Технические условия.
