Виброанализаторы STD-3300
| Номер в ГРСИ РФ: | 33385-13 |
|---|---|
| Категория: | Виброанализаторы |
| Производитель / заявитель: | ООО "Торговый дом "Технекон", г.Москва |
Для измерения среднего квадратического значения (СКЗ) виброскорости в отраслях промышленности, связанных с использованием машин и агрегатов роторного типа (газовые, паровые и гидротурбины, компрессоры, насосы, электродвигатели и т.д.).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 33385-13 |
| Действует | по 25.06.2028 |
| Наименование | Виброанализаторы |
| Модель | STD-3300 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4bf22d19-5d07-8545-0d0c-c7041b4fbe3d |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 28.03 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Примечание | 23.08.2013 утвержден вместо 33385-06 |
| Информация о сертификате | |
| Срок действия сертификата | 23.08.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 968 п. 52 от 23.08.201314д от 14.12.06 п.89 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Торговый дом "Технекон" (ООО "ТД "Технекон"), г. Москва
Россия
105064, пер.Фурманный, д.10, стр.1 (107078, Б.Харитоньевский пер., 21/6, стр.2)
Поверка
| Методика поверки / информация о поверке | КЕДР. 468189.006 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1002
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 988 (99%) |
| Неуспешных поверок (СИ непригодно) | 14 (1 %) |
| Актуальность информации | 26.12.2025 |
Поверители
Скачать
|
33385-13: Описание типа
2018-33385-13.pdf
|
Скачать | 133.4 КБ | |
|
33385-13: Методика поверки
2023-mp33385-13.pdf
|
Скачать | 418.4 КБ |
Описание типа
Назначение
Виброанализаторы STD-3300 (далее виброанализаторы) предназначены для измерения среднего квадратического значения (СКЗ) виброускорения и виброскорости.
Описание
Принцип действия виброанализатора основан на преобразовании вибрации контролируемого агрегата в электрический сигнал, пропорциональный виброускорению, и дальнейшей его обработке.
Виброанализатор представляет собой переносной прибор, состоящий из измерительного блока, вибропреобразователей и фазоотметчика.
Измерительный блок имеет два канала для подключения вибропреобразователей и один канал для подключения фазоотметчика или стробоскопа. Измерительный блок состоит из измерительного модуля, формирующего среднее квадратическое значение, амплитудное значение и размах виброускорения и виброскорости, процессора цифровой обработки сигналов, жидкокристаллического дисплея и аккумуляторной батареи. Измерительный блок имеет интерфейс для подключения к персональному компьютеру.
Вибропреобразователь включает в себя пьезоэлектрический акселерометр и предварительный усилитель. Принцип действия пьезоэлектрического акселерометра основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на акселерометр.
В зависимости от требований измерений (характеристики вибрации, диапазона измерения и диапазона частот) в составе виброанализатора используются различные типы вибропреобразователей: ВП-9, ВП-11, ВП-12, CSP-M603C, CSP-M603M, CSP-311-0, CSP-311-1, CSP-311-2, CSP-511-0, CSP-511-1, CSP-601-0, CSP-601-1, CSP-611-0, CSP-611-1 и CSP-711-0.
Фазоотметчик служит для формирования сигналов фазовых меток.
Виброанализатор имеет маркировку взрывозащиты 1ExibIIBT3 Х.
Общий вид виброанализатора STD-3300 представлен на рисунке 1.

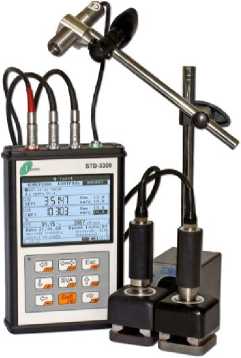

Рисунок 1 - Общий вид виброанализатора STD-3300
Программное обеспечение
Программное обеспечение (далее ПО) не оказывает влияния на метрологические характеристики.
ПО управляет настройками виброанализатора и предназначено исключительно для удобства работы с анализатором.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
STD3300.bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.14.8 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
|
Другие идентификационные данные (если имеются) |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий».
Технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значения |
|
1 |
2 |
|
Диапазоны измерения СКЗ виброускорения для каналов с вибропреобразователями, м/с2: | |
|
ВП-11, ВП-12, CSP-M603C, CSP-M6O3M, CSP-711-0 |
от 0,5 до 345 |
|
CSP-601-0 |
от 0,5 до 140 |
|
CSP-601-1 |
от 0,5 до 45 |
|
Диапазоны измерения СКЗ виброскорости для каналов с вибропреобразователями, мм/с: ВП-9, CSP-611-1 |
от 0,5 до 100 |
|
CSP-311-0 |
от 0,5 до 20 |
|
CSP-311-1 |
от 0,5 до 35 |
|
CSP-311-2 |
от 0,5 до 70 |
|
CSP-511-0 |
от 0,5 до 15 |
|
CSP-511-1 |
от 0,5 до 30 |
|
CSP-611-0 |
от 0,5 до 50 |
|
Диапазоны рабочих частот для каналов с вибропреобразователями, Гц: ВП-9 |
от 5 до 2000 |
|
ВП-11 |
от 5 до 5000 |
|
ВП-12 |
от 10 до 5000 |
|
CSP-M603C, CSP-M6O3M, CSP-711-0 |
от 2 до 5000 |
|
CSP-311-0, CSP-311-1, CSP-311-2, CSP-511-0, CSP-511-1 |
от 0,3 до 1000 |
|
CSP-601-0 |
от 1,5 до 2000 |
|
CSP-601-1, CSP-611-1 |
от 4 до 2500 |
|
CSP-611-0 |
от 0,5 до 2000 |
Продолжение таблицы 3
|
1 |
2 |
|
Пределы допускаемой основной относительной погрешности по каналам измерений виброускорения на базовой частоте 160 Гц и виброскорости на базовой частоте 80 Гц в диапазонах измерений для всех моделей вибропреобразователей, % |
±5 |
|
Пределы допускаемой основной относительной погрешности по каналам измерений виброускорения и виброскорости в рабочих диапазонах частот для всех моделей вибропреобразователей, % |
±10 |
|
Пределы дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха, %/ оС |
0,2 |
|
Условия эксплуатации: рабочий диапазон температур, оС: измерительный блок вибропреобразователи ВП-9, ВП-11 вибропреобразователь ВП-12 датчик вибропреобразователь ВП-12 усилитель вибропреобразователь CSP-M603C вибропреобразователь CSP-M603M вибропреобразователи CSP-311-0, CSP-311-1, CSP-311-2, CSP-511-0, CSP-511-1 вибропреобразователи CSP-601-0, CSP-601-1, CSP-611-0, CSP-611-1, CSP-711-0 |
от -20 до +50 от -40 до +85 от -40 до +250 от -40 до +85 от -54 до +121 от -54 до +85 от -40 до +100 от -40 до +85 |
|
Габаритные размеры, мм, не более: измерительный блок (высота х длина х ширина) вибропреобразователи (диаметр х высота): ВП-9, ВП-11 ВП-12 с кабелем CSP-M603C, CSP-M603M CSP-311-0, CSP-311-1, CSP-311-2; CSP-511-0, CSP-511-1 CSP-601-0, CSP-601-1, CSP-611-0, CSP-611-1, CSP-711-0 |
170 х 110 х 35 0 22 х 800 035 х 800 0 20 х 45 0 32 х 800 0 22 х 800 |
|
Масса, кг, не более: измерительный блок вибропреобразователи: ВП-9, ВП-11 ВП-12 с кабелем CSP-M603C, CSP-M603M CSP-311-0, CSP-311-1, CSP-311-2, CSP-511-0, CSP-511-1 CSP-601-0, CSP-601-1, CSP-611-0, CSP-611-1, CSP-711-0 |
0,8 0,2 0,35 0,06 0,26 0,22 |
Знак утверждения типа
наносится на корпус виброанализатора методом наклейки и на титульный лист паспорта методом печати или наклейки.
Комплектность
Таблица 3 - Комплектность виброанализатора STD-3300
|
Наименование |
Обозначение |
Кол-во |
|
1 |
2 |
3 |
|
Виброанализатор STD-3300 в составе: измерительный блок вибропреобразователи вибропреобразователь вибропреобразователи |
ВП-9, ВП-11, CSP-M603C или CSP-M603M ВП-12 CSP-311-х, CSP-511-х, CSP-601-х, CSP-611-х, CSP-711-0 |
1 шт. до 2 шт. (по согласованию с заказчиком) Опцион. Опцион. |
Продолжение таблицы 3
|
1 |
2 |
3 |
|
Держатель магнитный |
ДМ-6 |
2 шт. |
|
Щуп (наконечник) |
2 шт. | |
|
Фазоотметчик ТО-3300-3 |
1 шт. | |
|
Фазоотметчик LT-3300-3 |
Опцион. | |
|
Штатив фазоотметчика |
1 шт. | |
|
Стробоскоп |
Опцион. | |
|
Удлинительный кабель СН/СН-10 |
Опцион. | |
|
Удлинительный кабель СН/СН-20 |
Опцион. | |
|
Удлинительный кабель |
AUX/AUX-10 |
Опцион. |
|
Удлинительный кабель |
AUX/AUX-20 |
Опцион. |
|
Кабель |
CH/MS3106.2-2 |
Опцион. |
|
Кабель |
CH/MS3106.3-2 |
Опцион. |
|
Удлинительный кабель |
CH/BNC-4 |
Опцион. |
|
Кабель-адаптер |
CH-BNC 24-4 |
Опцион. |
|
Кабель-адаптер |
AUX3- BNC |
Опцион. |
|
USB-кабель связи с ПК |
1 шт. | |
|
Тройник (Разветвитель кабельный, разъем Fisher 3-х контактный) |
AUX- AUX/Power(3p) |
Опцион. |
|
Зарядное устройство |
1 шт. | |
|
Футляр |
1 шт. | |
|
Руководство по эксплуатации |
КЕДР. 468189.006 РЭ |
1 экз. |
|
Программное обеспечение. Руководство пользователя |
1 экз. | |
|
Паспорт |
КЕДР. 468189.006 ПС |
1 экз. |
|
Методика поверки |
КЕДР. 468189.006 МП |
1 экз. |
|
Упаковка |
1 шт. |
Поверка
осуществляется по документу КЕДР. 468189.006 МП «Виброанализатор STD-3300». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 17.06.2013 г.
Основные средства поверки: виброустановка калибровочная DVC-500 (Госреестр СИ № 42927-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.800-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1-10-1 ^ 2-104 Гц».
Технические условия ТУ 4277-020-18579242-13 (КЕДР. 468189.006 ТУ).
