Мультиметры цифровые Fluke 83V и Fluke 87V
| Номер в ГРСИ РФ: | 33404-12 |
|---|---|
| Категория: | Мультиметры |
| Производитель / заявитель: | Фирма "Fluke Corporation", США |
Мультиметры цифровые Fluke 83 V и Fluke 87V (далее - мультиметры) предназначены для измерений напряжения и силы постоянного тока, напряжения и силы переменного тока, электрического сопротивления, частоты сигналов, а также температуры.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 33404-12 |
| Действует | по 17.08.2022 |
| Наименование | Мультиметры цифровые |
| Модель | Fluke 83V и Fluke 87V |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8e91df00-d4a4-6864-3fdc-84e2f6150717 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2012 |
| Страна-производитель | США |
| Примечание | 13.09.2012 утвержден вместо 33404-06 |
| Информация о сертификате | |
| Срок действия сертификата | 13.09.2017 |
| Номер сертификата | 48125 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 751 п. 58 от 13.09.201214д от 14.12.06 п.108 |
Производитель / Заявитель
Фирма "Fluke Corporation", СОЕДИНЕННЫЕ ШТАТЫ
США
P.O.Box 9090, Everett, WA 98206-9090, USA 11/99. Fluke Industrial BV, Lelyweg 1, 7602 EA Almelo, The Netherlands. FLUKE EUROPE B.U." P.O.Box 1186, 5602 BD EINDHOVEH, The Netherlands Тел. (800) 443-5853 Факс (425)446-5116, 6920 Seaway Boulevard
Поверка
| Методика поверки / информация о поверке |
Мультиметры цифровые Fluke 83V и Fluke 87V фирмы Fluke Corporation, США. Методика поверки.
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
6758
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6466 (96%) |
| Неуспешных поверок (СИ непригодно) | 292 (4 %) |
| Актуальность информации | 13.03.2026 |
Поверители
Скачать
|
33404-12: Описание типа
2017-33404-12.pdf
Файл устарел
|
Скачать | 360.1 КБ | |
|
33404-12: Описание типа
2026-33404-12.pdf
|
Скачать | 162.7 КБ | |
|
33404-12: Методика поверки
2026-mp33404-12.pdf
|
Скачать | 459.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Мультиметры цифровые Fluke 83 V и Fluke 87V (далее - мультиметры) предназначены для измерений напряжения и силы постоянного тока, напряжения и силы переменного тока, электрического сопротивления, частоты сигналов, а также температуры.
Описание
Конструктивно мультиметр выполнен в ударопрочном пылезащитном корпусе и представляет собой портативный цифровой прибор, питающийся от галетной батареи типа «Крона» или аналогичных. Внешний вид мультиметра представлен на рисунке 1.

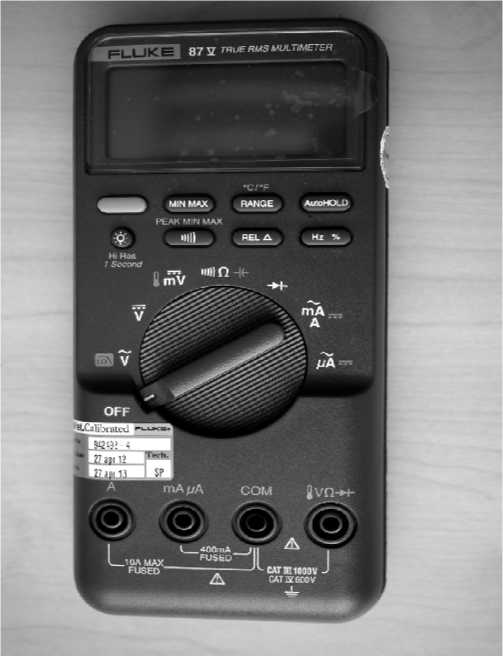

Рисунок 1 - Внешний вид мультиметра Fluke 87V.
Принцип действия мультиметра основан на преобразовании аналоговых входных сигналов в цифровую форму быстродействующим АЦП с последующей индикацией сигналов на цифровом дисплее.
На передней панели мультиметров расположены: жидкокристаллический дисплей, четыре разъёма для подключения соединительных проводов, клавиши управления, а также переключатель режимов работы. Измеренные значения отображаются на четырехразрядном жидкокристаллическом дисплее, имеющем основную цифровую шкалу, аналоговый столбчатый индикатор (показывает какой части диапазона, в процентах, соответствует результат измерения), индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы.
Схема пломбирования мультиметра от несанкционированного доступа приведена на рисунке 2.

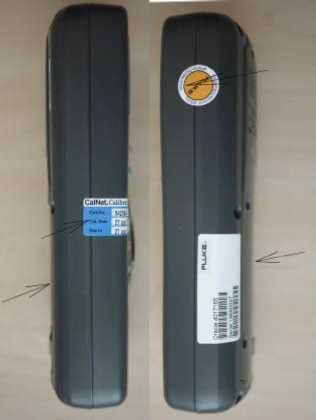

Рисунок 2 - Места пломбирования от несанкционированного доступа, показаны стрелками на боковых сторонах, на нижней поверхности мультиметра стрелкой показано место нанесения знака утверждения типа.
Две модели мультиметров Fluke 83V и Fluke 87V отличаются друг от друга фукциональными возможностями. Модель Fluke 87V имеет отключаемый фильтр низких частот, функцию измерения температуры, а также оснащена модулем высокого разрешения. Различия моделей Fluke 83 V и Fluke 87V указаны в таблицах 2-7, 10.
Программное обеспечение
Программное обеспечение мультиметров встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящего к искажению результатов измерений. Идентификационные данные программного обеспечения мультиметров цифровых Fluke 83V и Fluke 87V представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения мультиметров цифровых Fluke 83V и Fluke 87V
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
№ версии ПО |
Цифровой идентификатор программного обеспечения (контрольная сумма) |
Алгоритм вычисления идентификатора ПО |
|
ПО для мультиметров цифровых Fluke 83V и Fluke 87V |
Fluke 83V-87V Firmware |
v 1.0 |
Отсутствует |
Отсутствует |
Защита программного обеспечения от непреднамеренных и преднамеренных
изменений по МИ 3286-2010 соответствует уровню «А».
Технические характеристики
Основные метрологические и технические характеристики мультиметров приведены
в таблицах 2-11.
Таблица 2 - Измерение напряжения постоянного тока
|
Диапазон, В |
Пределы допускаемой основной погрешности | |
|
Модель Fluke 83 V |
Модель Fluke 87V | |
|
От 0 до 0,6 |
± (0,003 U + 0,1 мВ) |
±(0,001 U ±0,1 мВ) |
|
От 0 до 6 |
± (0,001 U + 1 мВ) |
± (0,0005 U ± 1 мВ) |
|
От 0 до 60 |
±(0,001 U + 10 мВ) |
± (0,0005 U ± 10 мВ) |
|
От 0 до 600 |
± (0,001 U± 100 мВ) |
± (0,0005 U ± 100 мВ) |
|
От 0 до 1000 |
± (0,001 U + 1 В) |
± (0,0005 U ± 1 В) |
|
U - значение измеряемого напряжения | ||
Таблица 3 - Измерение напряжения переменного тока, модель Fluke 83 V
|
Диапазон, В |
Пределы допускаемой основной погрешности для частоты: | ||
|
50 - 60 Гц |
30- 50Гци60Гц - 1 кГц |
1 - 5 кГц | |
|
От 0 до 0,6 |
± (0,005 U ± 0,4 мВ) |
± (0,01 U ±0,4 мВ) |
± (0,02 U ± 0,4 мВ) |
|
От 0 до 6 |
± (0,005 U ± 2 мВ) |
±(0,01 U + 4 мВ) |
± (0,02 U ± 4 мВ) |
|
От 0 до 60 |
± (0,005 U ± 20 мВ) |
± (0,01 U ±40 мВ) |
± (0,02 U ± 40 мВ) |
|
От 0 до 600 |
± (0,005 U ± 200 мВ) |
± (0,01 U ±400 мВ) |
± (0,02 U ± 400 мВ) ш |
|
От 0 до 1000 |
± (0,005 U ± 2 В) |
± (0,01 U + 4 В) |
Не нормируется |
[1] - диапазон частот от 1 кГц до 2,5 кГц U - значение измеряемого напряжения
Таблица 4 - Измерение напряжения переменного тока, модель Fluke 87V
|
Диапазон, В |
Пределы допускаемой основной погрешности для частоты: | |||
|
45 - 65 Гц |
30 -45 Гц и 65 Гц - 1 кГц |
1 - 5 кГц |
5 - 20 кГц | |
|
От 0 до 0,6 |
± (0,007 U ± 0,4 мВ |
±(0,01 U ±0,4 мВ |
± (0,02 U ± 0,4 мВ) |
± (0,02 U ± 2 мВ) |
|
От 0 до 6 |
± (0,007 U ± 2 мВ) |
±(0,01 U + 4 мВ) |
± (0,02 U ± 4 мВ) |
± (0,02 U ± 20 мВ) |
|
От 0 до 60 |
± (0,007 U ± 20 мВ |
± (0,01 U ±40 мВ) |
± (0,02 U ± + 40 мВ) |
± (0,02 U ± 200 мВ) |
|
От 0 до 600 |
± (0,007 U ± 200 мВ |
± (0,01 U ±400 мВ) |
± (0,02 U ± + 400 мВ) |
Не нормируется |
|
От 0 до 1000 |
± (0,005 U ± 2 В) |
±(0,01 U + 4 В) |
Не нормируется | |
U - значение измеряемого напряжения
Таблица 5 - Измерение силы постоянного тока
|
Диапазон, мА |
Пределы допускаемой основной погрешности | |
|
Модель Fluke 83 V |
Модель Fluke 87V | |
|
От 0,018 до 0,6 |
± (0,004 I ± 0,4 мкА) |
± (0,002 I ± 0,4 мкА) |
|
От 0,18 до 6 |
± (0,004 I ± 2 мкА) |
± (0,002 I ± 2 мкА) |
|
От 1,8 до 60 |
± (0,004 I ± 40 мкА) |
± (0,002 I ± 40 мкА) |
|
От 20 до 400 |
± (0,004 I ± 0,2 мА) |
± (0,002 I ± 0,2 мА) |
|
От 0,18 А до 6 А |
± (0,004 I ± 4 мА) |
± (0,002 I ± 4 мА) |
|
От 1,5 А до 10 А |
± (0,004 I ± 20 мА) |
± (0,002 I ± 20 мА) |
I - значение измеряемого тока
Таблица 6 - Измерение силы переменного тока частотой от 45 Гц до 2 кГц
|
Диапазон, мА |
Пределы допускаемой основной погрешности | |
|
Модель Fluke 83 V |
Модель Fluke 87V | |
|
От 0,018 до 0,6 |
±(0,0121 + 0,2 мкА) |
±(0,01 I ±0,2 мкА) |
|
От 0,18 до 6 |
±(0,012 1 + 2 мкА) |
± (0,01 I ± 2 мкА) |
|
От 1,8 до 60 |
± (0,012 1 + 20 мкА) |
±(0,01 I ± 20 мкА) |
|
От 20 до 400 |
±(0,0121 + 0,2 мА) |
±(0,01 I ± 0,2 мА) |
|
От 0,18 А до 6 А |
± (0,012 1 + 2 мА) |
±(0,01 I ± 2 мА) |
|
От 1,5 А до 10 А |
±(0,0121 + 20 мА) |
± (0,01 I ± 20 мА) |
I - значение измеряемого тока
Таблица 7 - Измерение электрического сопротивления
|
Диапазон |
Пределы допускаемой основной погрешности | |
|
Модель Fluke 83 V |
Модель Fluke 87V | |
|
От 0 до 600 Ом |
± (0,004 R ± 0,2 Ом) |
± (0,002 R ± 0,2 Ом) |
|
От 0 до 6 кОм |
± (0,004 R ± 1 Ом) |
± (0,002 R ± 1 Ом) |
|
От 0 до 60 кОм |
± (0,004 R± 10 Ом) |
± (0,002 R± 10 Ом) |
|
От 0 до 600 кОм |
± (0,007 R± 100 Ом) |
± (0,006 R± 100 Ом) |
|
От 0 до 6 МОм |
± (0,007 R ± 1 кОм) |
± (0,006 R ± 1 кОм) |
|
От 0 до 50 МОм |
L1J ± (0,01 R± 30 кОм) |
L1J ± (0,01 R± 30 кОм) |
|
[1] Добавить 0,5 % показания при измерении свыше 30 МОм R - значение измеряемого сопротивления | ||
Таблица 8 - Измерение частоты
|
Диапазон |
Пределы допускаемой основной погрешности, Гц |
|
от 0,5 Гц до 199,99 Гц |
± (0,00005 F± 0,01 Гц) |
|
от 0,5 Гц до 1999,9 Гц |
± (0,00005 F± 0,1 Гц) |
|
от 0,5 Гц до 19,999 кГц |
± (0,00005 F ± 1 Гц) |
|
от 0,5 Гц до 199,99 кГц |
± (0,00005 F ± 10 Гц) |
|
более 200 кГц |
не нормируется |
|
Погрешность для частот от 0,5 Гц до 200 кГц указана при длительности импульса более 2 мкс. | |
|
F - значение измеряемой частоты | |
Таблица 9 - Измерение электрической емкости
|
Диапазон |
Разрешение |
Пределы допускаемой основной погрешности |
|
От 0 до 10 нФ |
0,01 нФ |
± (0,01 С ± 0,02 нФ) |
|
От 0 до 100 нФ |
0,1 нФ |
±(0,01 С ±0,2 нФ) |
|
От 0 до 1 мкФ |
0,001 мкФ |
± (0,01 С ± 0,002 мкФ) |
|
От 0 до 10 мкФ |
0,01 мкФ |
± (0,01 С ± 0,02) мкФ |
|
От 0 до 100 мкФ |
0,1 мкФ |
± (0,01 С ± 0,2 мкФ) |
|
От 0 до 999 мкФ |
1 мкФ |
±(0,01 С ±2 мкФ) |
|
С - значение измеряемой емкости | ||
Таблица 10 - Измерение температуры с помощью термопары типа К, только модель Fluke 87V
|
Диапазон |
Разрешение |
Пределы допускаемой основной погрешности, без учета погрешности термопары |
|
От-200 °C до + 1090 °C |
0,1 °C |
± (0,01 Т + 1 °C) |
|
Погрешность указана при стабильности температуры окружающей среды с точностью ± 1 °C. После изменения температуры среды в пределах ±5 °C указанное значение погрешности достигается через 1 час. В комплект поставки мультиметра входит термопара типа К, которая обеспечивает измерение температуры до + 260 °C. Термопары для измерения температур до + 1090 °C поставляются по специальному заказу. Т - значение измеряемой температуры в градусах Цельсия | ||
Таблица И - Основные технические характеристики мультиметра
|
Наименование характеристики |
Значение |
|
Диапазон рабочих температур, °C Температура хранения, °C |
от - 20 до + 55 от - 40 до + 60 |
|
В пределах рабочего диапазона для температур менее +18 °C и более +28 °C температурный коэффициент составляет: 0,05 х (указанная погрешность) / °C | |
|
Относительная важность, % |
от 0 до 90 при температуре от 0 °C до 35 °C и от 0 до 70 при температуре от 35 °C до 55 °C |
|
Габаритные размеры(длина х ширина х высота), мм |
201 х 98 х 52 (с чехлом) 186 х 86 х 31 (без чехла) |
|
Масса (не более), г Масса с чехлом и откидной подставкой (не более), г |
355 625 |
Знак утверждения типа
Знак утверждения типа наносится в виде наклейки на нижнюю поверхность корпуса мультиметров в соответствии с рисунком 2, а также типографским методом на титульные листы эксплуатационной документации.
Комплектность
В комплект поставки входят: мультиметр измерительные провода термопара типа К (только Fluke 87V) руководство пользователя компакт-диск с руководством пользователя мягкий футляр методика поверки
- 1шт.;
- 1 компл.;
- 1 шт.;
- 1шт.;
- 1шт.;
- 1 шт;
- 1 экз.
Поверка
осуществляется в соответствии с документом МП 33404-12 «Мультиметры цифровые Fluke 83 V и Fluke 87V. Методика поверки», утвержденным ФГУП «ВНИИМС» в 2012 г.
Перечень основных средств, применяемых при поверке: - калибратор универсальный FLUKE 5520А. Диапазон воспроизведения напряжения постоянного тока: от 0 до 1000 В; пределы допускаемой абсолютной погрешности (AU): ± (0,000011 - 0,000018) U.
Диапазон воспроизведения напряжения переменного тока: от 1 мВ до 1020 В (10 Гц - 500 кГц); пределы допускаемой абсолютной погрешности (AU): ± (0,00015 - 0,002)U. Диапазон воспроизведения силы постоянного тока: от 0 до 20,5 А; пределы допускаемой абсолютной погрешности (Л1): ± (0,0001 - 0,0005) 1. Диапазон воспроизведения силы переменного тока: от 29 мкА до 20,5 А(10Гц-30 кГц); пределы допускаемой абсолютной погрешности (Л1): ± (0,0004 - 0,003) I. Диапазон воспроизведения частоты переменного тока: от 0,01 Гц до 2 МГц; пределы допускаемой абсолютной погрешности (AF): ± (2,5 10'6) F. Диапазон воспроизведения электрического сопротивления: от 0,0001 Ом до 1100 МОм; пределы допускаемой абсолютной погрешности (AR): ± (0,000028 - 0,003) R. Диапазон воспроизведения электрической емкости: от 0,19 нФ до 110 мФ; пределы допускаемой абсолютной погрешности (АС): ± (0,0025 - 0,011) С. Имитация сигнала термопары типа К: от минус 200 до 1372 °C; (АТ): ± (0,16 - 0,4) °C.
Сведения о методах измерений
Мультиметры цифровые Fluke 83 V и Fluke 87V. Руководство пользователя.
Нормативные документы
Техническая документация фирмы-изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
