Анализаторы нефтепродуктов Beacon 2000-II, Beacon 3000, Beacon 3000-II
| Номер в ГРСИ РФ: | 33438-11 |
|---|---|
| Производитель / заявитель: | Фирма "Modcon Systems Ltd.", Израиль |
Анализаторы нефтепродуктов Beacon 2000-II, Beacon 3000, Beacon 3000-II (далее -анализаторы) предназначены для поточного контроля показателей качества нефтепродуктов (октановое число, фракционный состав и т.д.) в соответствии с аттестованными методиками выполнения измерений
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 33438-11 |
| Действует | по 06.07.2026 |
| Наименование | Анализаторы нефтепродуктов |
| Модель | Beacon 2000-II, Beacon 3000, Beacon 3000-II |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b8822596-38ef-43a4-7bd0-ed2ae0b9dd3d |
Производитель / Заявитель
Фирма "Modcon Systems Ltd.", ИЗРАИЛЬ
ИЗРАИЛЬ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
33438-11: Описание типа
2016-33438-11.pdf
|
Скачать | 210.5 КБ | |
|
33438-11: Методика поверки
2021-mp33438-11.pdf
|
Скачать | 37.8 КБ |
Описание типа
Назначение
Анализаторы нефтепродуктов Beacon 2000-II, Beacon 3000, Beacon 3000-II (далее -анализаторы) предназначены для поточного контроля показателей качества нефтепродуктов (октановое число, фракционный состав и т.д.) в соответствии с аттестованными методиками выполнения измерений
Описание
Принцип действия анализаторов нефтепродуктов Beacon 2000-II, Beacon 3000, Beacon 3000-II основан на измерении интенсивности оптического излучения, прошедшего через кювету (измерительный модуль) с исследуемым образцом нефтепродукта, в ближней инфракрасной области спектра.
Приборы градуируют по образцам нефтепродуктов, параметры которых измерены стандартизованными методами. Градуировочные характеристики заносят в память компьютера, входящего в состав прибора. Затем по специальной программе с применением методов многофакторного анализа проводится обработка полученных спектров и расчет физических свойств нефтепродуктов, а также содержания в них целевых компонентов.
Анализаторы Beacon 2000-II, Beacon 3000, Beacon 3000-II состоят из устанавливаемых непосредственно на потоке измерительных модулей (до 15 штук для Beacon 2000-II; 8 штук для Beacon 3000, Beacon 3000-II), помещаемых при необходимости в защитный корпус, и аналитического блока. В аналитический блок входят: источник излучения (галогенная лампа), детектор (фотодиодная матрица), реперный фильтр (Nd:YAG), предназначенный для периодической градуировки по длине волны и контроля фонового сигнала.
В аналитическом блоке проводится регистрация и обработка экспериментальных данных, поступающих от измерительных модулей по оптоволоконному кабелю длиной до 3200 метров, а также переключение измерительных модулей. Кроме того, анализаторы Beacon 2000-II, Beacon 3000, Beacon 3000-II комплектуются системами пробоотбора и пробоподго-
товки.
Модели отличаются друг от друга дизайном и элементной базой; кроме того модель Beacon 3000-II оснащена дополнительной платой, обеспечивающей защиту от возможного
перенапряжения источника света.

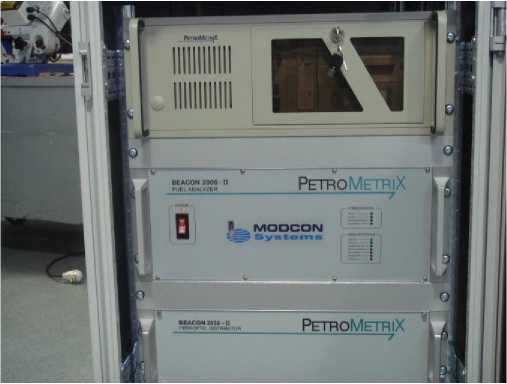

Фотография общего вида Beacon 2000-II

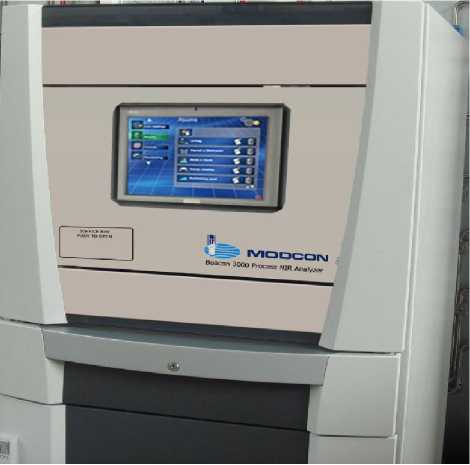

Фотография общего вида Beacon 3000

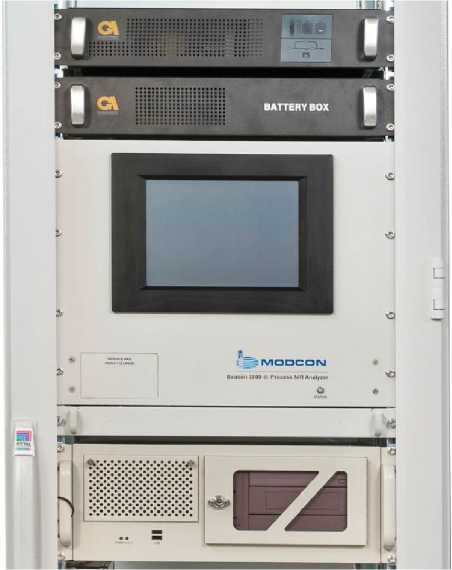

Фотография общего вида Beacon 3000-II
Программное обеспечение
Идентификационные данные программного обеспечения
Таблица 2
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Beacon 2000 II (Petro) |
Data acquisition |
2.63 |
97578BF793587A65358 9A6E36AC9E813 |
MD5 |
|
Beacon 2000 II (Petro) |
HMI |
1.1 |
03610AA931ABF23969 DA9F4FD937720A |
MD5 |
|
Beacon 3000, Beacon 3000 II (БИК) |
Data acquisition +HMI |
1.2.24 |
4CB45C9F357ADEADF 22CB9FB3C2445DE |
MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:
- «A» - для встроенной части ПО. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Программное обеспечение не влияет на метрологические характеристики анализаторов.
Технические характеристики
Основные метрологические и технические характеристики приборов приведены в таблице 1.
Таблица 1
|
Относительное среднее квадратическое отклонение результатов измерений, не более, % |
2 |
|
Продолжительность измерения, с |
10.30 |
|
Время выхода на режим, мин |
10 |
|
Выходной сигнал |
цифровой (Modbus) |
|
аналоговый (4-20 мА) - опция | |
|
Напряжение питания, В |
110+10%, 220+10% |
|
Потребляемая мощность, Вт, не более |
250 |
|
Условия эксплуатации аналитического блока: | |
|
Температура окружающей среды, 0С |
0.45 |
|
Относительная влажность, % |
30.90 |
|
Допускаемые изменения температуры, 0С /час, не более |
5 |
|
Условия эксплуатации измерительного модуля: | |
|
Температура окружающей среды, 0С |
минус 40.70 |
|
Температура анализируемой жидкости |
от температуры помутнения до 160 °С |
|
Максимальное входное давление, Па |
40-105 |
|
Скорость потока, дм3/мин |
1.3 |
|
Г абаритные размеры аналитического блока, мм, не более Beacon 2000-II Beacon 3000, Beacon 3000-II |
600x800x800 2000x600x800 |
|
Масса аналитического модуля, кг, не более Beacon 2000-II Beacon 3000, Beacon 3000-II |
45 90 |
|
Г абаритные размеры измерительного модуля, мм, не более |
160x300x380 |
|
Масса измерительного модуля, кг, не более |
7 |
Знак утверждения типа
Знак утверждения типа наносится на анализаторы способом наклейки и титульный лист руководства по эксплуатации типографским способом.
Комплектность
Анализатор нефтепродуктов (Beacon 2000-II, Beacon 3000, Beacon 3000-II - по заказу).
Аналитический блок - 1 экз.
Измерительный модуль - от 1 до 15 экз (по заказу).
Персональный компьютер - 1 экз.
Система пробоотбора (по заказу).
Оптический кабель (по заказу).
Комплект программного обеспечения - 1 экз.
Руководство по эксплуатации - 1 экз.
Методика поверки -1 экз.
Поверка
осуществляется по документу МП 33438-11 «Инструкция. Анализаторы нефтепродуктов Beacon 2000-II, Beacon 3000, Beacon 3000-II. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС» в 2011 г.
Основные средства поверки:
- изооктан эталонный по ГОСТ 12433-83.
Сведения о методах измерений
Руководство по эксплуатации на анализаторы нефтепродуктов ”Beacon 2000-II”, ”Beacon 3000”, ”Beacon 3000-II”.
Нормативные документы
Техническая документация фирмы-изготовителя.
Рекомендации к применению
применяются вне сферы государственного регулирования
