Счетчики активной электрической энергии трехфазные статические ЭЦР3

Назначение

Счетчики активной электрической энергии трехфазные статические ЭЦР3 (далее - счетчики) предназначены для измерения активной энергии в трехфазных цепях переменного тока и передачи телеметрической информации о расходуемой электроэнергии при использовании в автоматизированных системах контроля и учета электроэнергии.

Описание

Принцип работы счетчика основан на операциях перемножения сигналов, пропорциональных току и напряжению в электрической сети, преобразовании результатов перемножения в последовательность импульсов и их накопление, реализуемых с помощью электронных компонентов.

Счетчик содержит следующие узлы и блоки:

- преобразователь электрической сети в измерительное напряжение на основе шунта или трансформатора;

- преобразователь напряжения электрической сети в измерительное напряжение на основе резистивного делителя;

- электронный измерительный элемент с цифровым жидкокристаллическим индикатором или электромеханическим счетным механизмом для регистрации, сохранения и считывания показаний об израсходованной электроэнергии и блоком питания;

- светодиодный индикатор функционирования счетчика;

- устройство для передачи телеметрической информации в автоматизированных системах контроля и учета электроэнергии и испытательный выход для поверки счетчика.

Цепи напряжения и цепи тока счетчика имеют защиту от бросков напряжения и тока.

Электронный измерительный элемент выполнен на специальных интегральных микросхемах, гарантирующих линейность характеристики преобразования в пределах класса точности счетчика, встроенную защиту от самохода и чувствительность согласно ГОСТ Р 52322.

Счетчик индицирует потребленную энергию в киловатт-часах (десятые доли киловатт-часа отделены запятой) и мощность в ваттах.

Счетчик имеет телеметрический (электрический и радио) и испытательный выходы, гальванически отделенные от электрических цепей счетчика и электрической сети.

Конструктивно счетчик выполнен в виде электронных модулей и преобразователей тока, расположенных в пластмассовом корпусе.

Установочные размеры счетчика соответствуют применяемым индукционным счетчикам электроэнергии.

Корпус состоит из цоколя и кожуха. Крепление кожуха к цоколю и установка крышки клеммной колодки предусматривает возможность пломбирования Государственной метрологической службой и энергоснабжающей организацией.

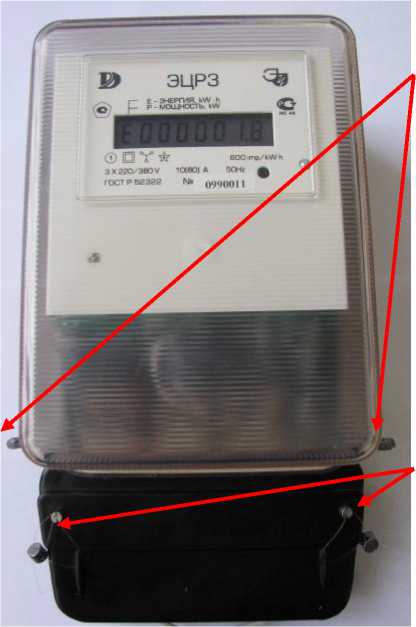

Место пломбирования Государственной метрологической службой

Место пломбирования энергоснабжающей организацией

Рис. 1

Общий вид счетчика представлен на рисунке 1

Программное обеспечение

Программное обеспечение встроенного микроконтроллера для учета энергии производит только счет импульсов, вырабатываемых специальными интегральными микросхемами, и не может самостоятельно изменить метрологические характеристики счетчика. Программа заносится в микроконтроллер в процессе производства и не может быть изменена без нарушения пломбирования счетчика.

Идентификационные данные программного обеспечения приведены в таблице.1

Таблица 1

Уровень защиты ПО счетчика от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010.

Технические характеристики

Основные метрологические и технические характеристики счетчиков приведены в таблице 2.

Таблица 2

Условия эксплуатации:

- температура окружающего воздуха, °С                           от - 30 до 50

- относительная влажность при температуре + 30 °С, %             до 90

Знак утверждения типа

Знак утверждения типа наносится на щиток счетчика офсетным или другим способом и на титульный лист паспорта типографским способом.

Комплектность

В комплект поставки входят счетчик, паспорт, тара потребительская.

Поверка

осуществляется по ГОСТ 8.584-2004 «ГСИ. Статические счетчики активной электрической энергии переменного тока. Методика поверки».

Основные средства поверки:

Установка MTE S 3-20.20 для поверки электросчетчиков. Диапазон напряжений (30-75; 75-150; 150-300) В. Диапазон токов (0,012-0,12; 0,12-1,2; 1,2-12; 12-80; 80-120) А Выходная мощность 600 В^А. В составе счетчик эталонный SRS 121.3 Погрешность измерений не более 0,05 %.

Сведения о методах измерений

отсутствуют.

Нормативные документы

1 ГОСТ Р 52320 Аппаратура для измерения электрической энергии переменного тока. Общие требования, испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

2. ГОСТ Р 52322 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

3. ГОСТ 22261 Средства измерений электрических и магнитных величин. Общие технические условия.

4. ТУ4228-014-13858457-06 Счетчик активной электрической энергии трехфазный статический ЭЦР3. Технические условия.

Рекомендации к применению

выполнение государственных учетных операций; осуществление торговли и товарообменных операций..
