Твердомеры стационарные Бринелля ZHB 3000

Назначение

Твердомеры стационарные Бринелля ZHB 3000 (далее - твердомеры) предназначены для измерения твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.

Описание

Принцип действия твердомеров основан на статистическом вдавливании твердосплавного шарикового наконечника в испытуемое изделие с последующим измерением диаметра отпечатка.

Твердомеры представляют собой стационарные установки, состоящие из системы приложения нагрузки, снятия и переключения нагрузки. При подготовке к измерениям на лицевой панели с помощью кнопок устанавливается величина нагрузки и время выдержки под нагрузкой, после нажатия кнопки пуск испытание будет проходить автоматически.

Диаметр отпечатка измеряется с помощью микроскопа согласно ГОСТ 9012-59, число твердости определяется по формуле, приведенной в обязательном приложении 1, или по таблицам 1-20, приведенным в обязательном приложении 3.

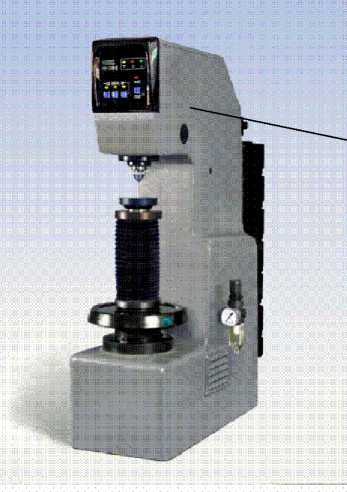

Внешний вид твердомеров приведен на рисунке 1.

Место нанесения знака поверки

Рисунок 1 - Внешний вид твердомеров

Технические характеристики

Испытательные нагрузки для шкал Бринелля, Н.................612,9; 1839; 2452; 4903;

..........................................................................................7355; 9807; 14710, 29420

Диапазон показаний твердости по шкалам Бринелля:..................................8-650 HBW

Диапазон измерений твердости по шкалам Бринелля:...............................95-650 HBW

Пределы допускаемой относительной погрешности испытательных нагрузок для шкал Бринелля, %..........................................................................................................................± 1,0

Пределы допускаемой относительной погрешности при измерении твердости по шка

лам Бринелля, %

Время выдержки, с..........................................................................12, 30, 60

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, %

Параметры электрического питания:

- напряжение, В............................................................................220 или 110

- частота, Гц.................................................................................50 или 60

Габаритные размеры (длина х ширина х высота), мм, не более..............710х228х865

М асса, кг, не более...................................................................................260

Знак утверждения типа

наносится на корпус твердомеров справа и на титульный лист инструкции по эксплуатации в левой верхней части листа типографским или иным способом.

Примечание:

Дополнительно к стандартному варианту комплектации могут быть поставлены:

- оптическое измерительное устройство - микроскоп HILIGHT;

- система оптическая B.O.S.S.

Поверка

осуществляется по ГОСТ 8.398-80 «ГСИ. Приборы для измерения твердости металлов и сплавов. Методы и средства поверки».

Эталоны, применяемые при поверке:

- меры твердости эталонные 2-го разряда типа МТБ и МТБ-W по ГОСТ 9031-75 «Меры твердости образцовые. Технические условия».

Сведения о методах измерений

ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю»

Нормативные документы

1 ГОСТ 8.062-85 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений твердости по шкалам Бринелля»

2 ГОСТ 8.398-80 «ГСИ. Приборы для измерения твердости металлов и сплавов. Методы и средства поверки»

3 ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования»

4 Техническая документация «Indentec Hardness Testing Machines Limited», Великобритания

Рекомендации к применению

Твердомеры стационарные Бринелля ZHB 3000 применяются вне сферы государственного регулирования обеспечения единства измерений
