Твердомеры стационарные Бринелля ZHB 3000

ALL-Pribors default picture
Номер в ГРСИ РФ: 33597-06
Категория: Твердомеры
Производитель / заявитель: Фирма "Indentec hardness testing machines limited", Великобритания
Скачать
33597-06: Описание типа СИ Скачать 135 КБ
Заказать
Поставщик: ООО "ГОСТ"
Твердомеры стационарные Бринелля ZHB 3000 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для измерения твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59 в производственных и лабораторных условиях в машиностроении, металлургии, энергетике и других отраслях промышленности.

Информация по Госреестру

Основные данные
Номер по Госреестру 33597-06
Наименование Твердомеры стационарные Бринелля
Модель ZHB 3000
Класс СИ 28.02
Год регистрации 2012
Страна-производитель  Великобритания
Примечание 01.06.2012 выдано новое свидетельство об утверждении типа
Информация о сертификате
Срок действия сертификата 01.06.2017
Номер сертификата 46779
Тип сертификата (C - серия/E - партия) C
Дата протокола Приказ 388 п. 25 от 01.06.201214д от 14.12.06 п.305
Производитель / Заявитель

Фирма "Indentec Hardness Testing Machines Limited", Великобритания

 Великобритания

LYE VALLEY INDUSTRIAL ESTATE BROMLEY STREET LYE STOURBRIDGE WEST MIDLANDS DY9 8HX

Поверка

Методика поверки / информация о поверке ГОСТ 8.398-80
Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 166
Найдено поверителей 17
Успешных поверок (СИ пригодно) 163 (98%)
Неуспешных поверок (СИ непригодно) 3 (2%)
Актуальность информации 17.11.2024

Поверители

Скачать

33597-06: Описание типа СИ Скачать 135 КБ

Описание типа

Назначение

Твердомеры стационарные Бринелля ZHB 3000 (далее - твердомеры) предназначены для измерения твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.

Описание

Принцип действия твердомеров основан на статистическом вдавливании твердосплавного шарикового наконечника в испытуемое изделие с последующим измерением диаметра отпечатка.

Твердомеры представляют собой стационарные установки, состоящие из системы приложения нагрузки, снятия и переключения нагрузки. При подготовке к измерениям на лицевой панели с помощью кнопок устанавливается величина нагрузки и время выдержки под нагрузкой, после нажатия кнопки пуск испытание будет проходить автоматически.

Диаметр отпечатка измеряется с помощью микроскопа согласно ГОСТ 9012-59, число твердости определяется по формуле, приведенной в обязательном приложении 1, или по таблицам 1-20, приведенным в обязательном приложении 3.

Внешний вид твердомеров приведен на рисунке 1.

Место нанесения знака поверки

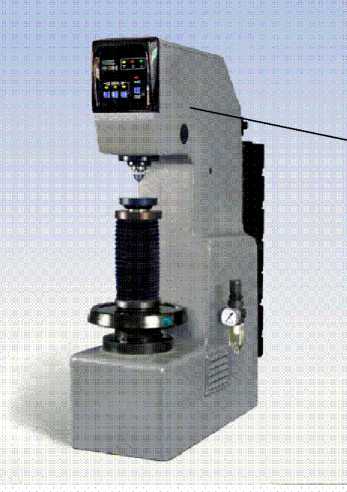

Рисунок 1 - Внешний вид твердомеров

Технические характеристики

Испытательные нагрузки для шкал Бринелля, Н.................612,9; 1839; 2452; 4903;

..........................................................................................7355; 9807; 14710, 29420

Диапазон показаний твердости по шкалам Бринелля:..................................8-650 HBW

Диапазон измерений твердости по шкалам Бринелля:...............................95-650 HBW

Пределы допускаемой относительной погрешности испытательных нагрузок для шкал Бринелля, %..........................................................................................................................± 1,0

Пределы допускаемой относительной погрешности при измерении твердости по шка

лам Бринелля, %

Время выдержки, с..........................................................................12, 30, 60

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, %

Параметры электрического питания:

- напряжение, В............................................................................220 или 110

- частота, Гц.................................................................................50 или 60

Габаритные размеры (длина х ширина х высота), мм, не более..............710х228х865

М асса, кг, не более...................................................................................260

Знак утверждения типа

наносится на корпус твердомеров справа и на титульный лист инструкции по эксплуатации в левой верхней части листа типографским или иным способом.

Комплектность

Обозначение

Наименование

Кол-во

ZHB 3000

Твердомер стационарный Бринелля ZHB 3000

1

Индентор в виде твердосплавного шарика диаметром 10 мм

1

Комплект грузов

1

Подвеска для грузов

1

Плоский стол

1

V-образный стол

1

Силовой кабель

1

Комплект гаечных ключей

1

Комплект зажимных устройств

1

Комплект опор для выравнивания

1

Запасные предохранители

1

НВ30

Испытательный блок

1

ZHB 3000

Инструкция по эксплуатации

1

Примечание:

Дополнительно к стандартному варианту комплектации могут быть поставлены:

- оптическое измерительное устройство - микроскоп HILIGHT;

- система оптическая B.O.S.S.

Поверка

осуществляется по ГОСТ 8.398-80 «ГСИ. Приборы для измерения твердости металлов и сплавов. Методы и средства поверки».

Эталоны, применяемые при поверке:

- меры твердости эталонные 2-го разряда типа МТБ и МТБ-W по ГОСТ 9031-75 «Меры твердости образцовые. Технические условия».

Сведения о методах измерений

ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю»

Нормативные документы

1 ГОСТ 8.062-85 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений твердости по шкалам Бринелля»

2 ГОСТ 8.398-80 «ГСИ. Приборы для измерения твердости металлов и сплавов. Методы и средства поверки»

3 ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования»

4 Техническая документация «Indentec Hardness Testing Machines Limited», Великобритания

Рекомендации к применению

Твердомеры стационарные Бринелля ZHB 3000 применяются вне сферы государственного регулирования обеспечения единства измерений
