Анализаторы компонентов прецизионные WK6430B, WK6440B

Назначение

Анализаторы компонентов прецизионные WK643OB, WK644OB (далее - анализаторы компонентов) предназначены для проведения высокоточных измерений как основных параметров пассивных радиокомпонентов (индуктивность, емкость, сопротивление, проводимость), так и сопутствующих (добротность, тангенс угла потерь) в диапазоне частот от O до 3 МГц.

Описание

Принцип действия анализаторов компонентов основан на определении значений тока и напряжения на объекте измерения. Измеренные ток и напряжение преобразуются в цифровую форму. На основании независимых измерений тока и напряжения при различных фазовых соотношениях опорного и измеряемого сигнала, процессор вычисляет электрические характеристики измеряемого объекта.

Анализаторы компонентов предоставляют следующие возможности для проведения измерений, вывода на дисплей и контроля:

- измерения на фиксированной частоте;

- многочастотные измерения в соответствии с количеством частот, определенных

пользователем;

- вывод на дисплей результатов измерений;

- определение резонансных частот компонентов или контура;

- вывод на дисплей расхождения с установленным номинальным показателем для компонента;

- вывод на дисплей результатов измерений либо в виде абсолютных величин, либо в виде процентного расхождения с определенным номинальным показателем;

- вывод на дисплей соответствующей гистограммы с целью упрощения настройки изменяемых компонентов;

- вывод результатов измерений на принтер;

- логарифмическое или графическое представление параметров компонента

и ли контура в пределах определенного пользователем диапазона частот (с функцией анализа);

- вывод графического отображения результатов на принтер;

-    сортировка компонентов (по отдельному заказу).

Анализаторы компонентов выпускаются в 2 модификациях, различающихся между собой диапазонами частот, в которых проводятся измерения, наличием дополнительных функций.

Основная область применения - измерения в радиоэлектронике.

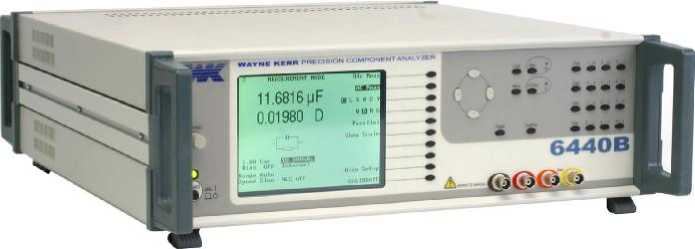

Внешний вид анализаторов компонентов представлен на рисунке 1.

Рисунок 1. Внешний вид анализаторов компонентов.

Программное обеспечение

Идентификационные данные метрологически значимой части программного обеспечения (ПО) указаны в таблице.

Встроенное ПО (микропрограмма) реализовано аппаратно и метрологические характеристики нормированы с его учётом. Микропрограмма заносится в программируемое постоянное запоминающее устройство и недоступна потребителю.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.

Технические характеристики

Метрологические характеристики представлены в таблице 1.

Таблица 1

Технические характеристики представлены в таблице 2.

Таблица 2

Примечания: 1.* - Расширенные диапазоны измеряемых параметров с соответствующими погрешностями измерений представлены на диаграммах в руководстве по эксплуатации (РЭ);

2. Д - предел допускаемой абсолютной основной погрешности;

3. 6 - предел допускаемой относительной основной погрешности, %;

4. К- коэффициент, задаваемый таблично в РЭ;

5. Ux - уровень тест-сигнала, мВ.

Знак утверждения типа

Знак утверждения типа наносят типографским способом на обложку руководства по эксплуатации.

Комплектность

В комплект поставки входят:

- анализатор компонентов WK6430B или WK6440B - 1 шт.;

- руководство по эксплуатации - 1 шт.;

- методика поверки - 1 шт.;

- кабель питания - 1 шт.;

- соединительный кабель - 1 шт.;

- плавкий предохранитель - 1 шт.

Поверка

осуществляется в соответствии с методикой поверки МП 33772-07, утвержденной ГЦИ СИ ФГУП «СНИИМ» в октябре 2006 г.

Основные средства поверки:

- однозначные меры активного сопротивления Р3030, Р4015, Р4016, Р4017, Р4018

кл.0,005 %; Н2-1 кл.0,03 %;

- набор рабочих эталонов электрической емкости Р597 1 разряда;

- набор рабочих эталонов электрической емкости Е1-18 1 разряда;

- набор рабочих эталонов индуктивности и добротности Р593 1 разряда;

- магазин емкости Р5025 кл.0,1;

- набор резисторов С2-29 кл.0,1;

- частотомер Ч3-63.

Сведения о методах измерений

Методы измерений приведены в руководстве по эксплуатации.

Нормативные документы

1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

2. ГОСТ 25242-93 «Измерители параметров иммитанса цифровые. Общие технические требования и методы испытаний».

2. Техническая документация изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
