Измерители температуры ИТ2

Назначение

Измерители температуры ИТ2 (далее - приборы) предназначены для измерений температуры различных сред в комплекте с платиновыми термопреобразователями сопротивления, а также для измерений электрического сопротивления.

Описание

Принцип действия прибора заключается в преобразовании сигналов от термопреобразователей сопротивления в цифровой код с помощью аналого-цифрового преобразователя (АЦП). Результаты измерений отображаются на дисплее в физических значениях измеряемой величины (сопротивление, температура).

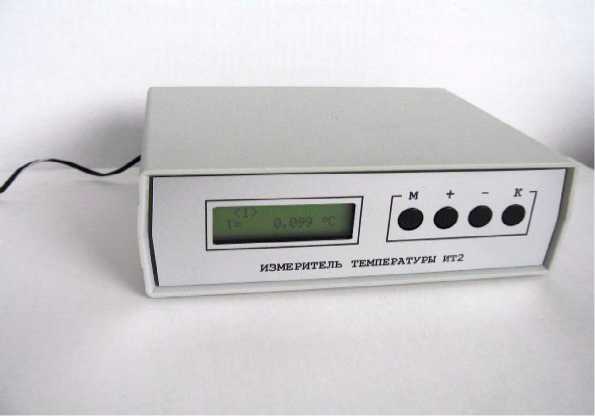

Прибор выполнен в виде настольного переносного блока.

На лицевой панели прибора расположены жидкокристаллический дисплей и кнопки управления. На задней панели расположены разъемы для подключения источников сигналов, внешнего энергопитания и персонального компьютера.

Прибор имеет 8 независимых измерительных каналов. При измерении осуществляется последовательное подключение термопреобразователей сопротивления к АЦП, преобразование информации микропроцессором в соответствии с градуировочной характеристикой для данного термопреобразователя и индикация результатов измерений.

Прибор применяется в комплекте с платиновыми термопреобразователями сопротивления утвержденных типов с номинальными статическими характеристиками преобразования 10П, 50П и 100П и с индивидуальными статическими характеристиками преобразования.

Прибор может работать как в автономном режиме, так и с персональным компьютером по интерфейсу RS232.

Программное обеспечение

Программное обеспечение (ПО) измерителя температуры ИТ2 состоит из встроенного (метрологически значимого) ПО и сервисного ПО пользователя. Встроенное ПО для микропроцессора реализует функции измерения, обработки, представления результатов на дисплее и передачи данных по интерфейсу RS232. Сервисное ПО пользователя предназначено для отображения информации на экране компьютера.

Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Таблица 1

Влияние метрологически значимой части ПО на метрологические характеристики измерителя не выходит за пределы согласованного допуска.

Защита ПО измерителя от непреднамеренных и преднамеренных изменений соответствует уровню «А», согласно МИ 3286-2010.

Технические характеристики

Диапазон измерений:

Предел допускаемой основной абсолютной погрешности измерений температуры, °С:

Предел допускаемой    дополнительной погрешности, вызванной отклонением

температуры окружающего воздуха от нормальной (20±5) °С в пределах диапазона рабочих температур от 10 °С до 40 °С не превышает половины величины основной погрешности на каждые 10 °С.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, на панель прибора наносится наклейка с изображением знака утверждения типа.

Комплектность

В комплект поставки прибора входят:

- измеритель температуры ИТ2 - 1 шт.;

- кабель переходной - 1 шт.;

- руководство по эксплуатации - 1 экз.;

- формуляр - 1 экз.;

- диск с сервисным ПО - 1 шт.

По отдельному заказу измеритель температуры ИТ2 может комплектоваться платиновыми термопреобразователями сопротивления утвержденных типов с индивидуальной градуировочной характеристикой преобразования.

Поверка

осуществляется в соответствии с Разделом 3 «Методика поверки» Руководства по эксплуатации ИЛАН.411622.001РЭ, согласованным с ГЦИ СИ ФГУП «ВНИИМС», декабрь 2006 г.

Перечень эталонов, используемых при поверке:

- эталонные меры электрического сопротивления МС 3006, класс 0,001;

- пульт измерительный с компаратором напряжений Р3003, класс 0,0005;

- магазин сопротивлений Р3026, класс 0,002.

Сведения о методах измерений

ИЛАН.411622.001РЭ «Измерители температуры ИТ2. Руководство по эксплуатации».

Нормативные документы

ИЛАН.411622.001ТУ «Измерители температуры ИТ2. Технические условия».

Рекомендации к применению

Измерители температуры ИТ2 могут применяться в поверочных, калибровочных, измерительных и испытательных лабораториях.
