Дозаторы автоматические весовые непрерывного действия Multistream
| Номер в ГРСИ РФ: | 33789-07 |
|---|---|
| Категория: | Дозаторы |
| Производитель / заявитель: | Фирма "Schenck Process GmbH", Германия |
Для автоматического воспроизведения заданных значений массы дозы сыпучих материалов в единицу времени (производительности) в технологических линиях цементной, металлургической, горнодобывающей, химической и других отраслях промышленности в различных отраслях промышленности, сельского хозяйстваи транспорта.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 33789-07 |
| Действует | по 08.05.2018 |
| Наименование | Дозаторы автоматические весовые непрерывного действия |
| Модель | Multistream |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bbe19455-dfce-a747-7c07-5f48695c0daf |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 28.01 |
| Год регистрации | 2007 |
| Страна-производитель | Германия |
| Примечание | 08.05.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 08.05.2018 |
| Номер сертификата | 26666 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 479 п. 17 от 08.05.201301д от 01.02.07 п.03 |
Производитель / Заявитель
Фирма "Schenck Process Europe GmbH", Германия; Фирма "Schenck Process GmbH", Германия
Германия
Pallaswiesenstrasse 100, 64293 Darmstadt, Germany
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.469-2002 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
33789-07: Описание типа
2017-33789-07.pdf
|
Скачать | 252.3 КБ | |
|
33789-07: Методика поверки
2022-mp33789-07.pdf
|
Скачать | 63.9 КБ |
Описание типа
Назначение
Дозаторы автоматические весовые непрерывного действия MULTISTREAM (далее -дозатор) предназначены для автоматического воспроизведения заданных значений массы дозы сыпучих материалов в единицу времени (производительности) в технологических линиях.
Описание
Принцип работы дозатора основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести при прохождении дозирующего материала в аналоговый электрический сигнал, обработке этого сигнала терминалом, со встроенным устройством обработки аналоговых данных, с индикацией значений текущей производительности на его дисплее.
При отклонении текущей производительности дозатора от заданной формируется сигнал, управляющий приводом электродвигателя, обеспечивая заданную производительность.
Конструктивно дозатор состоит из бункера с заслонкой, весоприемного устройства, смонтированных на несущей раме. В дозаторах используются терминалы DISOCONT, INTECONT Tersus и INTECONT Opus.
Дозаторы выпускаются в четырех модификациях: G400, G750, G1250 и В80.
На корпусе дозаторов должна быть прикреплена табличка (разрушающаяся при ее удалении), содержащая следующую маркировку:
- наименование и обозначение дозатора;
- товарный знак предприятия-изготовителя;
- наибольший предел производительности, м3/ч;
- пределы допускаемой относительной погрешности дозирования, % от текущей производительности;
- напряжение и частота питания;
О бщий вид терминалов и дозаторов представлен на рисунках 1 - 4 соответственно.

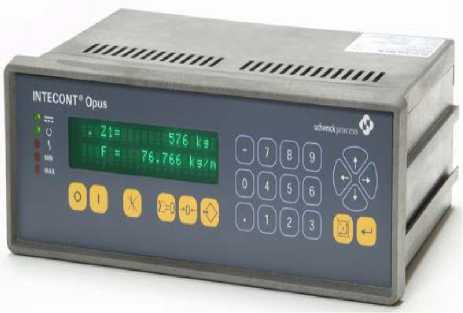

Рисунок 1 - INTECONT Opus
Рисунок 2 - INTECONT Tersus

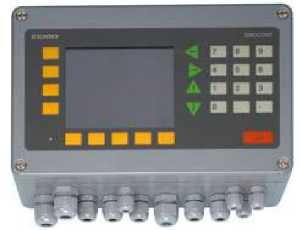

Рисунок 3 - DISOCONT
В80 G400, G750, G1250
Рисунок 4 - Общий вид дозаторов MULTISTREAM
Программное обеспечение
Программное обеспечение (далее - ПО) приборов является встроенным и делится на метрологически значимое и метрологически незначимое.
ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в Сервисном режиме, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть или может быть вызван через меню ПО терминала.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
INTECONT |
VEG 206yy |
VMD20600 |
* |
* |
|
INTECONT Tersus, |
VEG 20650 |
Vxx 206y0 |
* |
* |
|
DISOCONT |
Vxx201y0 |
Vxx201yy |
* |
* |
|
х = A-Z y = 0-9 * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс | ||||
Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «С».
Технические характеристики
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значения для модификаций | |||
|
G400 |
G750 |
G1250 |
В80 | |
|
Наибольший предел производительности, т/ч |
1000 |
1000 |
1000 |
80 |
|
Наименьший предел производительности, % от наибольшего предела производительности |
10 | |||
|
Пределы допускаемой относительной погрешности дозирования, % от наибольшего предела производительности |
±2,0 | |||
|
Максимальный размер частицы дозируемого материала, мм, не более |
30 | |||
|
Параметры электрического питания: - напряжение, В - частота, Гц |
22032 50±1 | |||
|
Потребляемая мощность электродвигателя, кВт, не более |
2,5 |
1,2 |
0,8 |
0,8 |
|
Габаритные размеры дозатора, мм, не более: - длина - ширина - высота |
850 1082 1160 |
1098 1082 1160 |
1450 1082 1160 |
897 600 1400 |
|
Масса дозатора в сборе, кг, не более |
155 |
250 |
390 |
58 |
|
Диапазон рабочих температур, °С |
от минус 10 до плюс 40 | |||
Примечание - Пределы допускаемой погрешности нормированы при условии непрерывной работы дозатора в течении шести минут.
Знак утверждения типа
наносится на специальную табличку в виде наклейки, которую крепят на опору станины конвейера рядом с фирменной табличкой, на титульный лист Руководства по эксплуатации дозатора типографским способом.
Комплектность
1 Дозатор автоматический весовой непрерывного действия - 1 шт.
2 Руководство по эксплуатации - 1 экз.
Поверка
осуществляется по документу ГОСТ 8.469-2002 «ГСИ. Дозаторы автоматические весовые непрерывного действия. Методика поверки».
Основное поверочное оборудование:
- весы для статического взвешивания среднего класса точности ГОСТ Р 53228-2008.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
1 ГОСТ 30124-94 «Весы и весовые дозаторы непрерывного действия. Общие технические требования».
2 Техническая документация изготовителя.
