Комплексы счетно-дозирующие СДК
| Номер в ГРСИ РФ: | 33803-12 |
|---|---|
| Производитель / заявитель: | ООО "Камышинский опытный завод", г.Камышин |
Для измерений объема жидкости и отпуска заданной дозы при наливе нефтепродуктов в автоцистерны на нефтебазах и пунктах налива нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 33803-12 |
| Действует | по 15.03.2017 |
| Наименование | Комплексы счетно-дозирующие |
| Модель | СДК |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b6b3fbd2-a1bd-0046-4963-05fc3d0ef6e8 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 29.02 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Примечание | Взамен № 33803-07 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 15.03.2017 |
| Номер сертификата | 45766 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 155 от 15.03.12 п.04 |
Производитель / Заявитель
ООО "Камышинский опытный завод", РОССИЯ, г.Камышин
Россия
403888, Волгоградская обл., пос.Нефтебазы, тел. (84457) 913-46
Поверка
| Методика поверки / информация о поверке | Раздел 7 СДК.01.00.00.000-01 РЭ |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 27 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
33803-12: Описание типа
2012-33803-12.pdf
|
Скачать | 166.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Комплексы счетно-дозирующие СДК (далее- комплексы) предназначены для измерений объема жидкости и отпуска заданной дозы при наливе нефтепродуктов в автоцистерны при учётных операциях.
Описание
Комплекс состоит из:
1) счетно-дозирующего устройства в составе: электронасосного агрегата, фильтра жидкости, счетчика жидкости винтового СЖ-ППВ (далее- счетчика) (Госреестр №4441710) с устройством съема сигналов, электромагнитного клапана, устройства заземления автоцистерн, сигнализатора уровня жидкости.
2) аппаратуры дистанционного управления в составе:
- пульта дистанционного управления;
- шкафа управления.
3) устройства верхнего налива (по заказу потребителя).
Принцип работы комплекса состоит в следующем: жидкость из резервуара с помощью электронасоса под давлением подается через фильтр, счетчик, запорно-регулирующий клапан, наливное устройство, далее - в автоцистерну. Налив первых и последних 100 литров идет в режиме малого расхода для обеспечения более точной выдачи дозы. Остановка работы комплекса проводится автоматически по достижению заданной дозы налива.
Доза отпускаемого продукта вводится вручную с пульта дистанционного управления.
Счетчик снабжен стрелочным индикатором и позволяет контролировать количество выдаваемого продукта.
После налива заданной дозы налив прекращается автоматически.
Остановка работы комплекса может быть произведена в любой момент налива вручную:
- с пульта дистанционного управления при нажатии клавиши сброса;
- со счетно-дозирующего устройства при нажатии рычага «Стоп» на посту управления.
В случае перелива, при наливе в автоцистерну, срабатывает сигнализатор уровня жидкости и происходит закрытие электромагнитного клапана. Налив прекращается.
Защитные отключения обеспечивают остановку комплекса в следующих случаях:
- достижения предельного уровня налива;
- отключения оператором со счетно-дозирующего устройства;
- отключения диспетчером с пульта управления;
- нарушения заземления автоцистерны;
- пропадания напряжения питания.
Рабочая среда - нефтепродукты (бензин, дизельное топливо и т.п.).
Лист 2
всего листов 4

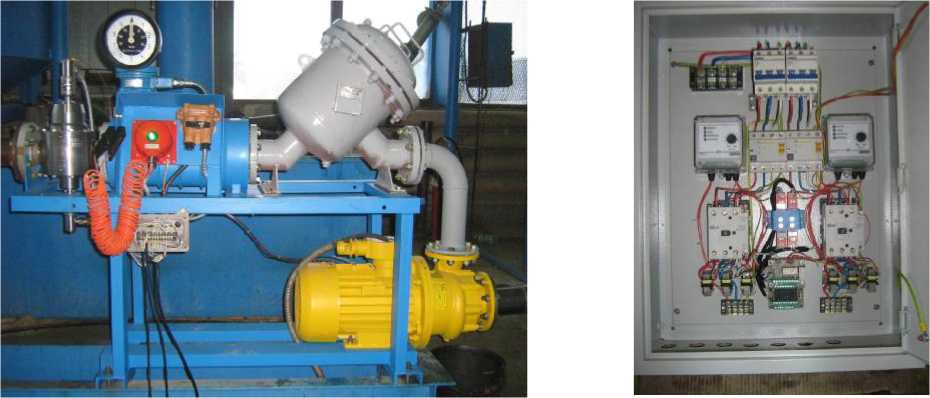

Общий вид счетно-дозирующего устройства приведен на рис.1, шкафа управления на рис. 2.
Рис.1 Рис.2

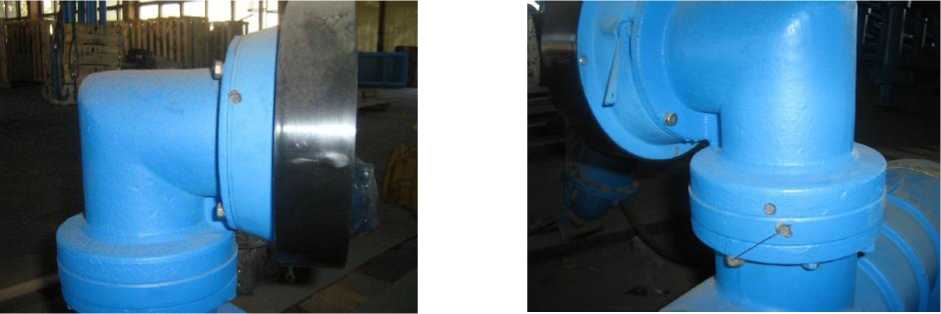

Места пломбирования на счетчике указаны на рис. 3, 4.
Рис.4
Рис.3
Технические характеристики
|
Наименование характеристик |
Значение характеристик |
|
Диаметр условного прохода, мм |
100 |
