Термометры сопротивления медные ТСМ-5071

Назначение

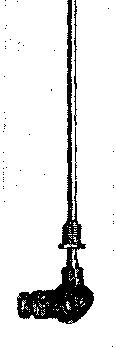

Термометры сопротивления медные ТСМ-5071 (см. рисунок) предназначены для измерения температуры воздуха и жидких окислительных сред в пределах от — 50 до 65°С при условном давлении 4 кгс/см2.

Приборы предназначены для работы в помещениях и устойчивы к воздействию температуры окружающего воздуха от — 50 до 70°С при относительной влажности от 30 до 80 %, а также к воздействию относительной влажности 95—98% при температуре 35°С.

Описание

Принцип действия прибора основан на свойстве медного чувствительного элемента менять свое электрическое сопротивление при изменении температуры. Термометр работает в комплекте с уравновешенными мостами и логометрами, имеющими ту же градуировку.

Термометр состоит из защитной арматуры, головки, чувствительного элемента и монтажного узла.

Чувствительный элемент представляет собой бескаркасную намотку из медного провода, помещенного в медную трубку. Намотка изолирована от трубки изоляционной пленкой. Чувствительный элемент засыпан керамическим порошком и герметизирован специальной замазкой.

Утверждены Государственным комитетом стандартов Совета Министров СССР 20/XII 1972 г.

Выпуск разрешен до 1/1 1978 г.

Защитная арматура термометра сопротивления представляет собой трубу ЮХ 1,0 с завальцованным и заваренным дном, к другому концу которой приварена головка. К трубе приваривают ниппель, и имеется плавающий штуцер с резьбой М20Х1.5 для крепления на объекте. Выводы чувствительного элемента крепят винтами к контактам, запрессованным внутри головки.

' Прибор герметичный, погружаемый, с водозащищенной головкой, виброустойчивый, ударопрочный.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измеряемых температур от — 50 до 65°С.

Градуировка 23.

Класс термометра К-Ш.

Показатель тепловой инерции не более 35 с.

Номинальное сопротивление при 0°С равно 53±0,053 Ом.

Материал защитной арматуры — сталь Х18Н10Т.

Число зон — однозонный.

Длина монтажной части 320 мм.

Масса не более 0,3 кг.

Комплектность

Совместно с прибором поставляют:

1) техническое описание и инструкцию по эксплуатации (на 25 термометров сопротивления или меньшее количество при отправке в один адрес);

2) паспорт.

Поверка

Прибор поверяют в соответствии с требованиями инструкции 157—62 «По поверке платиновых и медных технических термометров сопротивления».

И спытания проводила Волынская лаборатория государственного надзора за внедрением и соблюдением стандартов и состоянием измерительной техники. Результаты испытаний рассматривал Всесоюзный ордена Трудового Красного Знамени научно-исследовательский институт метрологии им. Д. И. Менделеева (ВНИИМ).
