Термометры сопротивления ТСМ6-114

Назначение

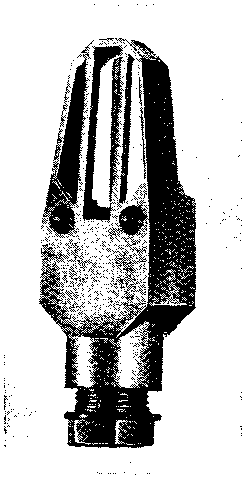

Термометры сопротивления медные ТСМ.-6114 (см. рисунок) предназначены для измерения температуры воздуха в помещениях в пределах от — 50 до 50°С в условиях свободной конвенции.

Приборы устойчивы к воздействию температуры окружающего воздуха от — 50 до 65СС при относительной влажности от 30 до 80 %, а также к воздействию относительной влажности 95—98% при температуре 35°С.

Описание

Принцип действия прибора основан на свойстве проводника менять свое электрическое сопротивление при изменении температуры.

Измерение сопротивления чувствительного элемента термометра сопротивления осуществляется вторичным прибором, имеющим шкалу, градуированную в градусах Цельсия.

Чувствительный элемент термометра представляет собой бескаркасную намотку из медного провода, помещенную в никелированную латунную гильзу. Намотка изолирована от гильзы изоляционной плен-

Утверждены Государственным комитетом стандартов Совета Министров СССР 20/XII 1972 г.

Выпуск разрешен до 1/1 1978 г.

№ 3390—72 Стр. 3

кой. Чувствительный элемент засыпан керамическим поре пиком и герметизирован специальной замазкой.

Латунная гильза и контактные стойки, к которым подпаяны выводные проводники чувствительного элемента, запрессованы в корпус из прессматернала. Корпус имеет сальниковое уплотнение для ввода соединительных проводников или соединительного кабеля и отверстия для доступа к контактным стойкам термометра. Отверстие корпуса закрывается крышкой.

. Прибор не герметичен, водо -и пылезащищенный, вибро-устойчивый, ударопрочный.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измеряемых температур от — 50 до 50°С.

Градуировка 23.

Класс термометра К-Ш.

Показатель тепловой инерции термометра 120 с в потоке воздуха, движущемся со скоростью 0,5 м/с.

Число зон — однозонный.

Материал защитной арматуры—латунь Л-96 никелированная, корпуса термометра — прессматериал АГ-48.

Номинальное сопротивление чувствительного элемента при 0сС равно 53±0,053 Ом.

Масса 0,1 кг.

Комплектность

Совместно с термометром поставляют:

1) техническое описание и инструкцию по эксплуатации (на 25 термометров или меньшее количество при отправке в один адрес);

2) паспорт.

Поверка

Прибор поверяют в соответствии с требованиями инструкции 157—62 «По поверке платиновых и медных технических термометров сопротивления».

Испытания проводила Волынская лаборатория государственного надзора за внедрением и соблюдением стандартов и состоянием измерительной техники. Результаты испытаний рассматривал Всесоюзный ордена Трудового Красного Знамени научно-исследовательский институт метрологии им. Д. И. Менделеева (ВНИИМ).
