Поляриметры полуавтоматические POLAX-2L
| Номер в ГРСИ РФ: | 34076-07 |
|---|---|
| Категория: | Поляриметры |
| Производитель / заявитель: | Фирма "Atago Co., Ltd.", Япония |
Для измерения угла вращения плоскости поляризации жидких и твердых оптически активных веществ, область применения: пищевая, химическая промышленность, фармацевтическая и другие отрасли промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 34076-07 |
| Действует | по 27.12.2027 |
| Наименование | Поляриметры полуавтоматические |
| Модель | POLAX-2L |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6d67c129-d903-f29d-0f68-0663dc098e16 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 37 |
| Год регистрации | 2007 |
| Страна-производитель | Япония |
| Примечание | 08.02.2013 Внесены изменения в методику поверки, продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИОФИ |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Иванов Вячеслав Семенович |
| Телефон | (8*095) 437-56-33 |
| Факс | 437-31-47 |
| Информация о сертификате | |
| Срок действия сертификата | 08.02.2018 |
| Номер сертификата | 26991 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 91 п. 01 от 08.02.201304 от 15.03.07 п.14 |
Производитель / Заявитель
Фирма ATAGO CO., LTD, Япония
Япония
32-10 Honcho, Itabashi-ku, Tokyo 173-0001 Japan, тел.: 81-3-3964-6156, факс: 81-3-3964-6137, http:/www.atago.net, E-mail: export@atago.net
Поверка
| Методика поверки / информация о поверке | ГОСТ Р 8.710-2010 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 227 (99%) |
| Неуспешных поверок (СИ непригодно) | 3 (1 %) |
| Актуальность информации | 10.05.2026 |
Поверители
Скачать
|
34076-07: Описание типа
2017-34076-07.pdf
|
Скачать | 90.5 КБ | |
|
34076-07: Методика поверки
2022-mp34076-07.pdf
|
Скачать | 61.9 КБ |
Описание типа
Назначение
Поляриметры полуавтоматические POLAX-2L (далее по тексту - поляриметры) предназначены для измерения угла вращения плоскости поляризации жидких и твердых оптически активных веществ.
Описание
Работа поляриметров полуавтоматических POLAX-2L основана на визуальной установке скрещенного положения поляризатора и анализатора при измерении угла вращения плоскости поляризации.
Конструктивно поляриметры выполнены в моноблочном настольном стационарном исполнении. Поляриметры состоят из следующих узлов: источник излучения (светодиод); интерференционный светофильтр с максимумом пропускания на длине волны 589 нм; поляризатор; фокусирующая оптическая система; измерительная камера с встроенным цифровым термостатом; анализатор; окуляр для наблюдения скрещенного положения поляризатора и анализатора; система электропитания.
При наблюдении в окуляр оператор с помощью кнопки «ROTATE» вращает анализатор по часовой или против часовой стрелки, добиваясь равенства яркостей полей сравнения.
Результаты измерений или значение температуры в измерительной камере вводятся на дисплей в цифровом виде.

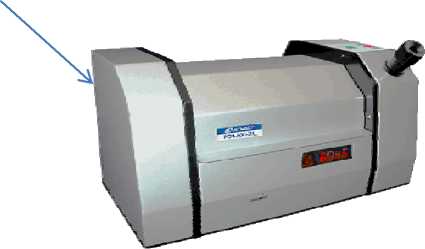

Внешний вид поляриметра показан на рис. 1.
пломба
Рис. 1. Поляриметр полуавтоматический POLAX-2L
Программное обеспечение
Поляриметры полуавтоматические POLAX-2L поставляются с установленным встроенным программным обеспечением, которое в соответствии с разработанным алгоритмом выполняет сбор и обработку результатов измерений и обеспечивает их отображение на пользовательском дисплее. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
«POLAX-2L» |
отсутствует |
Ver. 1.00 и выше |
не доступен |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Таблица 2
|
Диапазон измерений угла вращения плоскости поляризации |
- 34,5° - + 34,5° |
|
Пределы допускаемой абсолютной погрешности поляриметра при измерении угла вращения плоскости поляризации |
± 0,10° |
|
Диапазон показаний угла вращения плоскости поляризации: по Международной сахарной шкале: |
- 89,99° - + 89,99° - 130°Z - + 130°Z |
|
Дискретность показаний цифрового табло: угла вращения плоскости поляризации: по Международной сахарной шкале: |
0,05° 0,1°Z |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % не более |
5 - 40 80 |
|
Напряжение питания, В При частоте, Гц |
100 - 240 50/60 |
|
Энергопотребление, В^ А |
40 |
|
Габаритные размеры, мм |
430 х 220 х 300 |
|
Вес, кг |
11,5 |
Знак утверждения типа
Знак утверждения типа наносится на титульном листе Руководства по эксплуатации типографским способом и на корпус прибора в виде наклейки.
Комплектность
- Поляриметр полуавтоматический POLAX-2L
- Силовой кабель
- Кювета длиной 100 мм
- Кювета длиной 200 мм
- Руководство по эксплуатации на русском языке
Поверка
осуществляется по документу в ГОСТ Р 8.710-2010 «ГСИ. Поляриметры и сахариметры. Методика поверки».
Основные средства поверки: рабочие эталоны 1-го разряда по ГОСТ 8.590-2009 «ГСИ. Государственная поверочная схема для средств измерений угла вращения плоскости поляризации».
Сведения о методах измерений
Методика измерений приведена в документе «Поляриметры полуавтоматические P0LAX-2L. Руководство по эксплуатации».
Нормативные документы
1. Техническая документация фирмы ATAGO CO., LTD, Япония.
2. ГОСТ 8.590-2009 «ГСИ. Государственная поверочная схема для средств измерений угла вращения плоскости поляризации».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
