Контроллеры ACE3600

Назначение

Контроллеры ACE3600 (далее - контроллеры) предназначены для измерений, регистрации и обработки выходных электрических сигналов напряжения и силы постоянного тока, счетно-импульсных сигналов от датчиков технологических параметров удаленных объектов, сбора и обработки цифровых сигналов, реализации алгоритмов управления, а также передачи данных, как в пределах контролируемого объекта, так и в системы более высокого уровня.

Описание

Принцип действия контроллеров состоит в преобразовании поступающих на их входы сигналов с первичных преобразователей в соответствующие им значения физической величины, а также выработки управляющего сигнала в соответствии с программой, заложенной в контроллеры.

Контроллеры относятся к проектно-компонуемым устройствам и конструктивно выполнены из соединенных согласно требуемой конфигурации:

- установочного шасси с источником питания и слотовой модульной шиной (объединительной платой);

- центрального процессора,

- функциональных модулей дискретных и аналоговых сигналов телеизмерений, телесигнализации, телеуправления и телерегулирования.

- коммуникационных модулей в зависимости от типа применяемого канала связи (RS-485, RS-232, Ethernet, радиомодема).

Поддерживаемые протоколы передачи данных: MDLC, TCP, UDP, IP, PPP, NTP, DHCP, ModBus RTU, МЭК 60870-5-101, МЭК 60870-5-104, DF1.

Метрологические характеристики измерительных каналов контроллеров определяются применяемыми модулями ввода-вывода аналоговых сигналов.

Контроллеры ACE3600 применяются в составе электрических систем и установок, в аппаратуре технической диагностики, для комплексной автоматизации различных объектов.

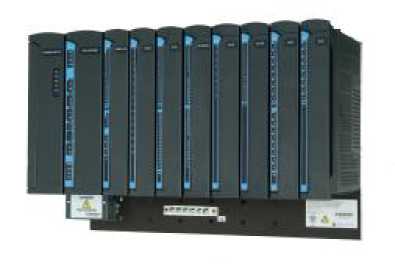

Общий вид контроллера приведён на рисунке 1.

Рисунок 1 - Общий вид контроллера ACE3600

Программное обеспечение

Программное обеспечение (ПО) контроллеров ACE3600 функционально разделено на две группы: встроенное системное программное обеспечение (ВСПО) и сервисное ПО, устанавливаемое на персональный компьютер.

ВСПО содержит метрологически значимые компоненты, оно устанавливается в энергонезависимую память контроллеров на заводе изготовителе или в сервисном центре. В процессе эксплуатации изменение ВСПО пользователем невозможно (уровень защиты «средний» в соответствии с Р 50.2.077-2014).

Метрологические характеристики измерительных модулей контроллеров ACE3600, указанные в таблице 2, приведены с учетом влияния ВСПО.

Идентификационные данные ВСПО приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимого ПО

Технические характеристики

Метрологические характеристики контроллеров приведены в таблице 2.

Таблица 2 - Основные метрологические характеристики

Примечания:

*) Приведенной в процентах от полной шкалы.

**) Бинарные (дискретные) модули, источники питания, процессоры, входящие в

состав контроллеров, не являются измерительными компонентами и не требуют свидетельства об утверждении типа.

Плата центрального процессора содержит часы реального времени с поддержкой календаря.

Пределы допускаемой погрешности ведения времени

при включенном напряжении питания, с/сут                            ± 2,5.

Управляющая программа и параметры установки хранятся в ПЗУ и могут быть защищены паролем от несанкционированного доступа.

Рабочие условия применения:

- температура окружающего воздуха контроллера с радиоканалом (нормальная температура 25°С);

- относительная влажность

от минус 40 до + 70 °С,

от минус 30 до +60 °С

от 5 до 95% без конденсации

- температура хранения

- вибрации при частоте 10-30 Гц 30-60 Гц

Напряжение питания

резервное напряжение питания

от минус 55 до + 85 °С;

с амплитудой до 0,07 мм;

с амплитудой до 0,035 мм.

от 187 до 265 В

частотой от 47 до 65 Гц;

от 10,5 до 14 В постоянного тока

Мощность, потребляемая от сети питания, Вт, не более            100.

Габаритные размеры и масса контроллеров - в зависимости от конфигурации контроллера.

Знак утверждения типа

наносится на контроллер АСЕ3600 методом наклейки и на титульные листы руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входит:

- контроллер ACE3600 заказной конфигурации;

- руководство по эксплуатации;

- комплект технической документации;

- комплект общесистемного программного обеспечения;

- методика поверки.

Поверка

осуществляется в соответствии с документом МП 34217-10 «Контроллеры ACE3600 производства фирмы «Motorola GmbH», Германия, завода «Motorola South Israel Ltd.», Израиль. Методика поверки измерительных каналов», утвержденным ФГУП «ВНИИМС» 29.04.2010.

Перечень основных средств поверки: калибратор-вольтметр универсальный В1-28 (Ди= ±(0,003%и+0,0003%им); Дх= ±(0,006%1+0,002%1м)); генератор импульсов Г5-60 (Дус., ±(0,1t+3 нс)); частотомер Ч3-63;секундомер СОСпр (второй класс точности).

Сведения о методах измерений

Методы измерений изложены в руководстве по эксплуатации контроллеров АСЕ3600.

Нормативные документы

ГОСТ Р 51841-2001 ( МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний.

ГОСТ 26.205-88 Комплексы и устройства телемеханики. Общие технические условия.

Техническая документация фирмы-изготовителя.

Рекомендации к применению

- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
