Анализаторы спектра С4-28

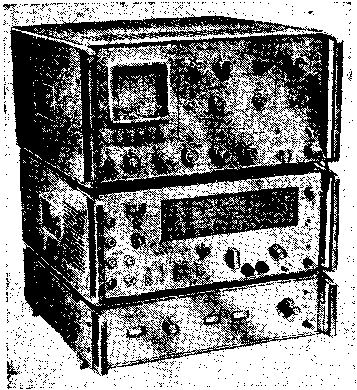

Рис. 2

Описание

Анализаторы спектра представляют собой супергетеродинные приемники с тройным преобразованием частоты и автоматической перестройкой частоты в пределах полосы обзора от 0 до 80 МГц. Исследуемый сигнал частоты 0,01— 39,6 ГГц преобразуется в первом смесителе в сигнал промежуточной частоты 160—40 МГц. Во втором смесителе спектр сигнала в полосе от 120 до 200 МГц или в любой части этой полосы последовательно переносится на частоту 75 МГц путем автоматической перестройки в пределах 235±40 Мгц. После усиления сигнал преобразуется в третьем смесителе в сигнал частоты 8,16 МГц, на которую настроены фильтры с полосами пропускания 1 кГц, 3—70 МГц и 300 кГц. Эти фильтры определяют разрешающую способность анализатора. В тракт частоты 8,16 МГц введен отсчетный аттенюатор с регулированием ослабления в пределах 0—49 дБ ступенями через 1 дБ, который позволяет проводить относительные измерения амплитуд составляющих спектра исследуемо; «> сигнала. После детектирования и усиления сигнал поступает на вертикально отклоняющие пластины ЭЛТ. Горизонтальная развертка луча ЭЛТ осуществляется генератором пилообразного напряжения, который одновременно управляет

Стр. 3 № 3426—27—73

частотой свип-генератора. Это позволяет наблюдать на экране ЭЛТ спектр сигнала в координатах амплитуда—частота.

Анализатор спектра С4-28 отличается от С4-27 наличием в его комплекте синхронизатора (выполнен в виде отдельного блока) для стабилизации частоты СВЧ-гетеродина.

Конструктивно анализаторы состоят из следующих блоков: СВЧ, анализатора спектра ПЧ, синхронизатора (С4-28).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон частот от 0,01 до 39,6 ГГц перекрывается пятью поддиапазонами: 0,01—2, 2—12, 12—17, 17—26, 26—39,6 ГГц.

Погрешность настройки прибора на рабочую частоту не более ±(210'7р + 1 МГц), где fp — рабочая частота.

Погрешность частотных интервалов 0,1 и 10 МГц не более ± (0,01 FK-'hiXf ), где FK — частотный интервал; A f — установленная полоса пропускания.

Вся полоса обзора плавно регулируется в пределах от 0 до 5 и от 2 до 80 МГц. Полоса обзора на уровне 3 дБ плавно регулируется от 3 до 70 МГц и имеет фиксированные значения 1 и 300 кГц.

Чувствительность прибора к синусоидальному сигналу при минимальном ослаблении внутренних аттенюаторов должна быть в пределах от 10~5 до IO 7 Вт при амплитуде сигнала на экране ЭЛТ, равной 70 мм.

Входное сопротивление прибора 50 Ом в диапазоне 0,01 —12 ГГц и типовые волноводные сечения в диапазоне 12—39,6 ГГц.

Питание прибора осуществляется от сети переменного тока напряжением 220 В, частотой 50 Гц.

Потребляемая мощность 200 В А.

Комплектность

В каждый поставляемый комплект анализатора входят:

1) блок СВЧ;

2| анализатор спектра ПЧ;

3) синхронизатор (только для С4-28);

41 переход коаксиальный;

5) переход ко а к с п а л ь н о - в о л нов од н ы й;

6) кабели соединительные — 2 шт.;

7) волноводы — 14 шт.;

8) болты установочные — 15 шт.;

9) приборы полупроводниковые — 18 шт.;

10) приборы электровакуумные — 3 шт.;

11) лампа сигнальная;

12) аттенюатор;

13) отвертка;

14) ключ;

15) паспорт.

Поверка

Периодическая поверка анализаторов спектра проводится не реже одного раза в год. Методика поверки изложена в паспорте, входящем в комплект поставки.

Испытания проводил и рассматривал их результаты Харьковский ордена «Знак Почета» государственный научно-исследовательский институт метрологии (ХГНИИМ).
