Преобразователи измерительные многофункциональные СН3020

Назначение

Преобразователи измерительные многофункциональные СИЗ020 (далее - преобразователи СН3020) предназначены для измерения действующих значений переменного тока и напряжения, активной, реактивной и полной мощностей, частоты сети и передачи их значений по гальванически развязанным интерфейсам RS485 (далее - интерфейс). Преобразователи СН3020 предназначены для применения на электростанциях и подстанциях.

Описание

Преобразователи СН3020 выпускаются в двенадцати исполнениях, обозначение которых и краткие характеристики приведены в таблице 1.

Таблица 1

Продолжение таблицы 1

Условное обозначение преобразователей СН3020 для записи при заказе и в технической документации:

СН3020/Х- X - XXX - X

12   3   4

1 - исполнение преобразователя СН3020

-1 - преобразователь СН3020 для отводящих фидеров;

- 2 - преобразователь СН3020 для секций шин.

2 - схема включения

- 3 - трехпроводная;

- 4 - четырехпроводная.

3 - напряжение питания

- 220 - сеть переменного тока напряжением (90 ... 260) В и часто той (48 ... 52) Гц или постоянное напряжение (120 ... 300) В;

- 24 - постоянное напряжение (18 ... 30) В.

4 - номинальное значение входного тока (для СНЗ020/1)

-1 - 1 А;

- 5 - 5 А.

Преобразователи СН3020 подключаются непосредственно к измерительным трансформаторам напряжения (ИТН) и измерительным трансформаторам тока (ИТТ), и имеют возможность установки по интерфейсу коэффициентов трансформации ИТН (Кн) и ИТТ (Кт). Передача по одному или двум интерфейсам измеренных значений переменного тока и напряжения, активной, реактивной и полной мощностей, частоты сети производится с учетом установленных Кн и Кт с использованием одного из протоколов: FT1.2, ModBas ASCII, ModBas RTU.

Преобразователи CH3020 выполнены на базе специализированного микроконтроллера.

Входные токи и напряжения через схемы согласования поступают на вход АЦП измерительного микроконтроллера. Напряжение фазы «а» через компаратор так же поступает на вход микроконтроллера для измерения частоты входного сигнала. Гальваническая развязка каналов измерения тока осуществляется с помощью измерительных трансформаторов тока.

Микроконтроллер производит аналого-цифровое преобразование мгновенных значений измеряемых сигналов и вычисляет действующие значения токов и напряжений, активную, реактивную и полную мощности. Реактивная мощность вычисляется из полной и активной мощности.

Измеренные значения выдаются на интерфейсный микроконтроллер. Период обновления результатов измерений составляет около 880 мсек. Преобразователи СНЗ020 имеют два идентичных гальванически развязанных интерфейса RS485.

Внутренняя энергонезависимая память микроконтроллеров используется для хранения калибровочных констант, коэффициентов

Описание типа для Государственного реестра трансформации Кн и Кт, срезов, пользовательских данных и конфигурации интерфейсов.

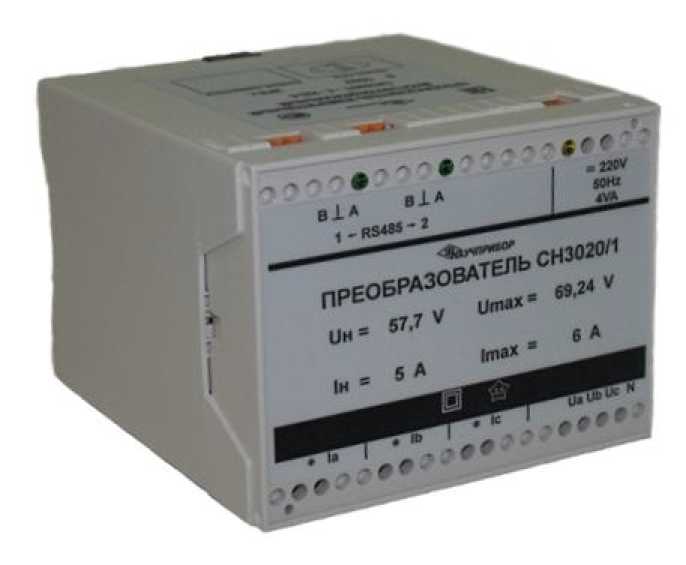

Конструктивно преобразователи СН3020 выполнены в литом корпусе из негорючей пластмассы. В корпусе располагается электронный блок, состоящий из платы процессорной и платы интерфейсной, которые соединены между собой плоским кабелем с розеткой. Корпус имеет направляющие для плат, обеспечивающие механическую прочность при эксплуатации и транспортировании.

На верхнюю плоскость корпуса выведены два интерфейсных разъема и гнезда клемм для подключения напряжения питания. На нижнюю плоскость корпуса выведены гнезда клемм для подключения измеряемых напряжений и токов (в СНЗ020/2 - отсутствуют). С лицевой стороны корпус закрывается крышкой на защелках. В крышке имеются отверстия для доступа к винтам клемм и вывода светодиодных индикаторов для индикации включения напряжения питания и режима передачи информации по интерфейсам. В неиспользуемые отверстия на крышке устанавливаются заглушки.

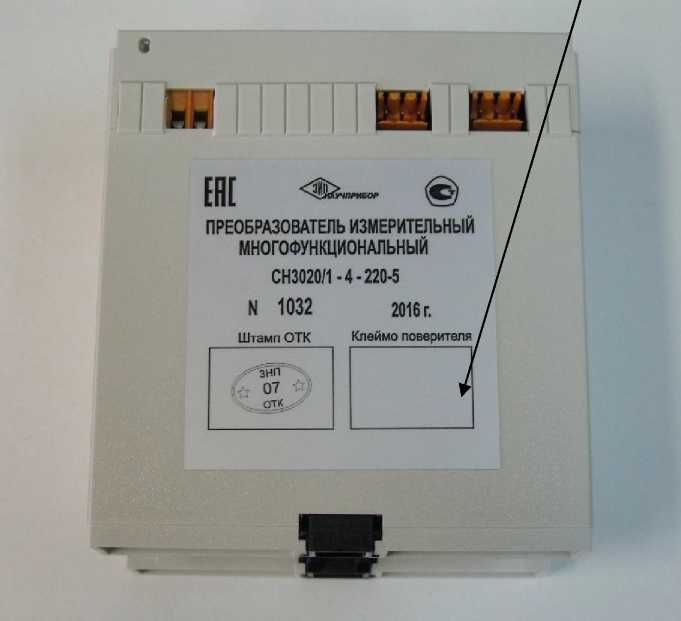

На крышке находится декоративная панель с маркировкой контактов разъемов и клемм, а также с указанием электрических параметров. На верхней плоскости корпуса находится маркировочная табличка, на которой указано исполнение преобразователя СНЗ020, порядковый номер и год выпуска.

Конструкция задней стенки корпуса обеспечивает крепления преобразователя СНЗ020 как на панель, так и на DIN рейку.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические характеристики преобразователей СН3020 представлены в таблице 2.

Таблица 2

Продолжение таблицы 2

Окончание таблицы 2

Знак утверждения типа

Знак утверждения типа наносят методом офсетной печати на маркировочный ярлык, расположенный на верхней плоскости корпуса, и типографским способом на титульных листах руководства по эксплуатации и формуляра.

Комплектность

Комплект поставки преобразователей СН3020 входят:

1) преобразователь СНЗ020                        -          1 шт.;

2) розетка BL 3,5/3 SN                            -          2 шт

3) формуляр 2ИУСН.949.001 ФО                 -          1 экз.;

4) руководство по эксплуатации 2ИУСН.949.001 РЭ

(на партию преобразователей СН3020, поставляемых в один

почтовый адрес)                                                      1 экз.;

5) методика поверки 2ИУСН.949.001 МП (на партию

преобразователей СНЗ020, поставляемых в один почтовый адрес) 1 экз.;

6) диск с программой (на партию преобразователей СН3020, поставляемых в один почтовый адрес) -               1 шт.

Поверка

Поверка преобразователей СНЗ020 производится в соответствии с документом «Преобразователи измерительные многофункциональные СН3020. Методика поверки». 2ИУСН.949.001 МП, согласованной ГЦИ СИ ФГУ «Краснодарский ЦСМ» в феврале 2007 г.

Основные средства поверки:

1) Калибратор переменного тока «Ресурс-К2», диапазон воспроизведения силы переменного тока 1 мА -7,5 А, диапазон воспроизведения фазных напряжений напряжений 0,577 В - 83,088 В, линейных напряжений 1 В - 144 В. Предел допускаемой основной погрешности:

- для напряжений и токов ±(0,05 + 0,01х(|Хном/Х-1|)%;

- для мощностей ±(0,1 + 0,02х(|Хном/Х-1|)%.

2) Частотомер 43-85/3, погрешность опорного генератора ±1x10'7.

3) ПЭВМ IBM-совместимая, Операционная система - WindowsXP, процессор - Pentium 233 и выше; память -128 МВ и выше, порт USB, наличие CD-ROM.

4) Адаптер RS485/USB.

Межповерочный интервал - 4 года.

Нормативные документы

ГОСТ 12997-84 Изделия ГСП. Общие технические условия;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические требования;

ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, сопротивления аналоговые. Общие технические условия;

ГОСТ 8.129-99 Государственная поверочная схема для средств измерений времени и частоты;

ГОСТ 8.551-86 Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 40 - 20000 Гц.

МИ 1935-88 ГСП Государственная поверочная схема для средств измерения электрического напряжения до 1000 В в диапазоне частот ПО’2 ... З Ю9Гц;

МИ 1940-88 ГСИ Государственная поверочная схема для средств измерения силы переменного электрического тока от Г10*8 до 25 А в диапазоне частот 20 ... 1 106Гц;

ГОСТ Р 51317.3.2-99 Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе);

ГОСТ Р 51317.3.3-99 Совместимость технических средств электромагнитная. Колебания напряжения и фликер, вызываемые техническими средствами с потребляемым током не более 16 А (в одной фазе), подключаемыми к низковольтным системам электроснабжения;

ГОСТ Р 51317.4.2-99 Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний;

ГОСТ Р 51317.4.3-99 Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний;

ГОСТ Р 51317.4.4-99 Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний;

ГОСТ Р 51317.4.11-99 Совместимость технических средств электромагнитная. Устойчивость к динамическим изменениям напряжения электропитания. Требования и методы испытаний;

ГОСТ Р 51522-99 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний;

ГОСТ Р 51350-99 Безопасность электрических контрольноизмерительных приборов и лабораторного оборудования;

Технические условия ТУ 4221-026-16851585-2007 Преобразователи измерительные многофункциональные СН3020.

Заключение

Тип «Преобразователи измерительные многофункциональные СН3020» утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, метрологически обеспечен при выпуске из производства и в эксплуатации согласно государственной поверочной схеме.

Преобразователи измерительные многофункциональные СН3020 имеют декларацию о соответствии № АЯ24/6225 от 30.01.2007 г., выданную органом по сертификации продукции и услуг ЗАО «КЦСЭ «КУБАНЬ-ТЕСТ», (аттестат аккредитации № РОСС RU. 0001.10АЯ24).
