Уровнемеры ультразвуковые УЗУМ-2
| Номер в ГРСИ РФ: | 34559-07 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | ЗАО "СПЭК", г.С.-Петербург |
|
34559-07: Описание типа
2012-34559-07.pdf
|
Скачать | 84 КБ |
Для измерения уровня жидких сред, как в открытых, так и в закрытых резервуарах, через стенку, без непосредственного контакта с измеряемой средой на предприятиях химической, нефтехимической и газовой промышленности, хранилищах жидкостей и сжиженных газов, предприятиях водоснабжения и др.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 34559-07 |
| Действует | по 31.10.2017 |
| Наименование | Уровнемеры ультразвуковые |
| Модель | УЗУМ-2 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7db4d368-92da-de66-47bc-7aa8d8d6a492 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ДКЯГ.407631.001 ТУ |
| Класс СИ | 29.02 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Примечание | 31.10.2012 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 31.10.2017 |
| Номер сертификата | 27536 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 913 п. 06 от 31.10.201205 от 12.04.07 п.245 |
Производитель / Заявитель
ЗАО "СПЭК", РОССИЯ, г.С.-Петербург
Россия
193079, Кондратьевский пр., 46, тел.540-39-23, www.spec.ru
Поверка
| Методика поверки / информация о поверке | МП 2511/0020-2007 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 18 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
34559-07: Описание типа
2012-34559-07.pdf
|
Скачать | 84 КБ |
Описание типа
Назначение
Уровнемеры ультразвуковые УЗУМ-2 (далее - уровнемеры) предназначены для измерения уровня жидких сред, как в открытых, так и в закрытых резервуарах, через стенку, без непосредственного контакта с измеряемой средой.
Описание
Принцип действия уровнемеров основан на импульсном ультразвуковом зондировании резервуара с жидкостью и определении уровня по интервалу времени между моментом излучения импульса и моментом регистрации отраженной от границы раздела двух сред ультразвуковой волны.
Уровнемер состоит из:
- преобразователя ультразвукового, состоящего из магнита, пьезопластины и датчика температуры, заключенных в герметичный корпус; преобразователь крепится к внешней сороне днища резервуара;
- модуля согласования, предназначенного для формирования электрического импульса для возбуждения пьезопластины преобразователя и приема электрического сигнала с последующим преобразованием его во временной интервал;
- блока вычислительного, предназначенного для приема данных от модуля согласования и вычисления уровня с последующим выводом информации на ЖК-индикатор; на лицевой панели блока вычислительного расположены ЖК-индикатор и клавиатура для ввода данных.
Программное обеспечение
В уровнемере используется встроенное программное обеспечение (ПО), которое жестко привязано к электрической схеме.
ПО предназначено для управления электронными модулями и устройствами,
входящими с состав уровнемера, обработки измерительной информации и вывода измеренных значений уровня на ЖК-индикатор.
Для защиты системы от несанкционированного вмешательства, которое может привести к искажению результатов измерений, предусмотрено включение функции защиты кода программы микропроцессора и пломбирование блока вычислительного.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.

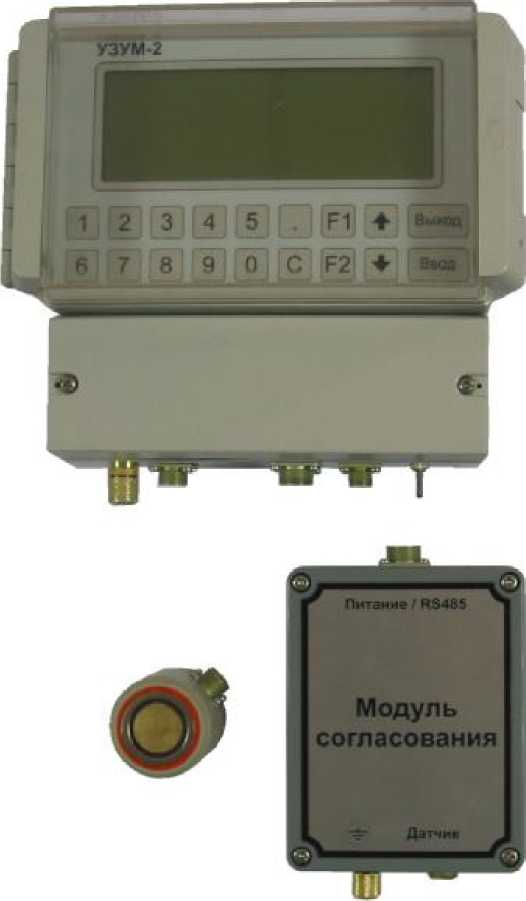

Рисунок 1 - Фотография общего вида уровнемера
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Встроенное программное обеспечение УЗУМ-2 |
ДКЯГ.407631. 001 1М |
v.5.2 |
472B9DE |
CRC-32 |
Технические характеристики
|
Наименование параметра |
Значение параметра |
|
Диапазон измеряемого уровня, м |
от 0,25 до 6 |
|
Пределы допускаемых значений абсолютной погрешности измерения уровня, мм, в диапазоне: от 0,25 до 1 м |
±15 |
|
от 1 до 3 м |
±45 |
|
от 3 до 6 м |
±90 |
|
Наименование параметра |
Значение параметра |
|
Толщина днища резервуара, мм, не более |
30 |
|
Масса уровнемера, г, не более - преобразователь ультразвуковой - блок вычислительный - модуль согласования |
150 800 600 |
|
Габаритные размеры, мм, не более - преобразователь ультразвуковой - блок вычислительный - модуль согласования |
50x40x50 200x170x110 120x90x60 |
|
Степень защиты блоков уровнемера по ГОСТ 14254 |
IP65 |
|
Электропитание |
Источник постоянное напряжение 12 В, 300 мА |
|
Диапазон рабочей температуры, °С - преобразователь ультразвуковой и модуль согласования - блок вычислительный |
от минус 40 до +50 от 0 до +50 |
|
Диапазон температуры хранения, °С |
от минус 50 до +55 |
|
Срок службы, лет, не менее |
6 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а также на лицевой стороне блока вычислительного, фотохимическим способом.
Комплектность
|
Наименование составных частей |
Количество, шт. |
|
Блок вычислительный |
1 |
|
Модуль согласования |
1 |
|
Преобразователь ультразвуковой |
1 |
|
Комплект соединительных кабелей |
1 комплект |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
Поверка
осуществляется по методике поверки МП 2511/0020-2007 «Уровнемеры ультразвуковые
УЗУМ-2. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в марте 2007г.
Основные средства поверки: рулетка 2 класса точности ГОСТ 7502-98.
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации ДКЯГ.407631.001 РЭ «Уровнемер ультразвуковой УЗУМ-2. Руководство по эксплуатации».
Нормативные документы
1. МИ 2060-90. Государственная поверочная схема для средств измерений длины в диапазоне 1.10-6 ... 50 м и длин волн в диапазоне 0,2 ... 50 мкм.
2. ДКЯГ.407631.001 ТУ «Уровнемер ультразвуковой УЗУМ-2. Технические условия».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
