Термопреобразователи сопротивления платиновые поверхностные RM мод. Pt100/0
| Номер в ГРСИ РФ: | 34738-07 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | Фирма "Rossel-Messtechnik GmbH", Германия |
|
34738-07: Описание типа
2013-34738-07.pdf
|
Скачать | 86.8 КБ |
Для измерения температуры поверхности твердых тел в диапазоне -196...50 °С, для использования в системах контроля и регулирования температуры в различных отраслях промышленностях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 34738-07 |
| Действует | по 11.07.2018 |
| Наименование | Термопреобразователи сопротивления платиновые поверхностные |
| Модель | RM мод. Pt100/0 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ae7e8b5d-1575-6706-0ef9-d62c7e69a405 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 32.02 |
| Год регистрации | 2007 |
| Страна-производитель | Германия |
| Примечание | 11.07.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 11.07.2018 |
| Номер сертификата | 27819 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 796 п. 03 от 11.07.201306 от 25.04.07 п.99 |
Производитель / Заявитель
Фирма "Rossel-Messtechnik GmbH", ГЕРМАНИЯ
Германия
01309, Dresden, Spenerstrasse 1
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.461-2009 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
34738-07: Описание типа
2013-34738-07.pdf
|
Скачать | 86.8 КБ |
Описание типа
Назначение
Термопреобразователи сопротивления платиновые поверхностные RM модели Pt100/0 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры поверхности твердых тел.
Описание
Термопреобразователи сопротивления обеспечивают преобразование измеряемой температуры в изменение электрического сопротивления.
Термопреобразователи имеют неразборную конструкцию и состоят из измерительной вставки с одним платиновым чувствительным элементом (ЧЭ), защитной арматуры из латуни и клеммной головки.
Монтажная часть измерительной вставки находится внутри корпуса, при этом, чувствительный элемент термопреобразователя помещен внутрь термоконтактной пластины из латуни в форме прямоугольника, которая при измерениях непосредственно соприкасается всей внешней поверхностью с объектом измерений. Для обеспечения максимальной теплопроводимости между ЧЭ и пластиной применена специальная тефлоновая прокладка и теплопроводящая паста.
Схема соединения внутренних проводников ТС с ЧЭ: 3-х проводная.

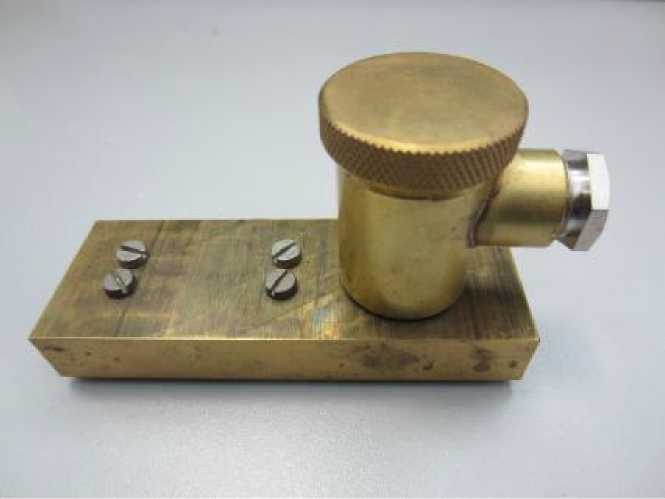

Фотография общего вида ТС представлена на рисунке 1:
Рис.1
Технические характеристики
|
Рабочий диапазон измеряемых температур, °С |
от минус 196 до плюс 5( |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2((9 |
Pt1(( |
|
/МЭК 6(571 Температурный коэффициент ТС а, °С-1 |
(,((385 |
|
Номинальное значение сопротивления ТС при ( °С (Ro), Ом |
1(( |
|
Класс допуска по ГОСТ 6651-2((9/МЭК 6(571 |
B |
|
Допуск по ГОСТ 6651-2((9/МЭК 6(571, °С (t - значение измеряемой температуры) |
±(0,3+0,005-| t1) |
|
Электрическое сопротивление изоляции при температуре (25±10)°С и относительной влажности воздуха от 30 до 80 %, |
1(( |
|
МОм, не менее Степень защиты |
IP54 |
|
Габаритные размеры внешней поверхности термоконтактной пластины ТС, мм |
80x15 |
|
Габаритные размеры ТС, мм |
100x35x58 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации (в правом верхнем углу) типографским способом.
Комплектность
- термопреобразователь - 1 шт.;
- руководство по эксплуатации - 1 экз.
Поверка
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.1 с диапазоном воспроизводимых температур от минус 30 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004...0,02) °С;
- измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения температуры: ±((.((1+3*1( -6 *t) °С.
Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2((9.
Сведения о методах измерений
Лист № 3
Всего листов 3
Нормативные документы
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751:2009 (2008-07). Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
