Виброанализаторы СД-21
| Номер в ГРСИ РФ: | 34812-07 |
|---|---|
| Категория: | Виброанализаторы |
| Производитель / заявитель: | ООО "Ассоциация ВАСТ", г.С.-Петербург |
Для сбора данных, измерения и анализа параметров вибрации в целях контроля состояния и диагностики машин и оборудования в нефтегазодобывающей, горнодобывающей, металлургической, энергетической, бумажной и других отраслях промышленности, собранные и предварительно обработанные данные могут бытьвведены в компьютер для их дальнейшей обработки и хранения, для использования в составе программно-технических комплексов для мониторинга и диагностики промышленного оборудования.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 34812-07 |
| Действует | по 04.07.2027 |
| Наименование | Виброанализаторы |
| Модель | СД-21 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cbee7a31-0799-904d-ef35-822a429e8d86 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4277-009-52184771-06 |
| Класс СИ | 28.03 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Примечание | 12.09.2012 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФБУ "Тест-Санкт-Петербург" |
| Адрес центра | 198103, г.С.-Петербург, ул.Курляндская, 1 |
| Руководитель центра | Окрепилов Владимир Валентинович |
| Телефон | (8*812) 251-39-50 |
| Факс | 251-41-08 |
| Информация о сертификате | |
| Срок действия сертификата | 12.09.2017 |
| Номер сертификата | 27918 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 748 п. 11 от 12.09.201207 от 17.05.07 п.16 |
Производитель / Заявитель
ООО "Ассоциация ВАСТ", г. С.-Петербург; ООО "Вибротехника", г. С.-Петербург (срок свидетельства: 01.06.2012 г.)
Россия
198207, пр.Стачек, 140. Тел/факс 158-75-08, Тел. (факс) +7 (812) 327 55 63, E-mail: vibro@vast.spb.ru
Поверка
| Методика поверки / информация о поверке | КНТЮ 411711.035Д |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2583
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2521 (98%) |
| Неуспешных поверок (СИ непригодно) | 62 (2 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
34812-07: Описание типа
2017-34812-07.pdf
|
Скачать | 201.3 КБ | |
|
34812-07: Методика поверки
2022-mp34812-07.pdf
|
Скачать | 70 КБ |
Описание типа
Назначение
Виброанализатор СД-21 (далее прибор) предназначен для сбора данных, измерения и анализа параметров вибрации в целях контроля состояния и диагностики машин и оборудования в нефтегазодобывающей, горнодобывающей, металлургической, энергетической, бумажной и других отраслях промышленности.
Описание
Виброанализатор СД-21 изготавливается двух модификаций:
- модификация СД-21-Т, предназначена для работы с пьезоэлектрическими вибропреобразователями с питанием по току (типа ICP);
- модификация СД-21-З, предназначена для работы с пьезоэлектрическими вибропреобразователями с выходом по электрическому заряду.
Виброанализатор СД-21 представляет собой двухканальный малогабаритный электронный прибор с автономным питанием, обеспечивающий в каждом канале первичную аналоговую обработку сигнала подключенного датчика, аналого-цифровое преобразование сигнала, его обработку в цифровой форме и вывод обработанной информации на ЖК-дисплей. Данные хранятся в энергонезависимой флэш-памяти емкостью 4 - 8 Мб и могут быть переданы в компьютер по интерфейсу RS232 или USB посредством адаптера.
Конструктивно виброанализатор СД-21 выполнен как переносной прибор с встроенной сменной аккумуляторной батареей. Прибор содержит линейные интегральные микросхемы, сигма-дельта АЦП в каждом канале, сигнальный процессор, микроконтроллер, обеспечивающий пользовательский интерфейс, ЖК-дисплей, клавиатуру мембранного типа.
На торцевой панели прибора расположены следующие входные разъемы:
- два входных разъема вибропреобразователей (по числу каналов);
- разъем линейного входа, обеспечивающий подключение внешних аналоговых устройств к линейному входу каждого из двух каналов;
- разъем подключения источника опорного сигнала (датчика оборотов);
- разъем, обеспечивающий подключение интерфейсного кабеля связи с компьютером и телефонов для прослушивания сигналов вибрации.
Виброанализатор выполняет в линейных и логарифмических единицах следующие измерительные функции:
- измерение среднего квадратического и пикового значений, а также размаха виброускорения, виброскорости и виброперемещения (общий уровень);
- вычисление коэффициента амплитуды (пик-фактора) виброперемещения, виброскорости и виброускорения;
- измерение частоты вращения (частоты опорного сигнала);
- измерение и анализ сигнала во временной области;
- измерение амплитуды сигнала и фазы относительно опорного сигнала;
- измерение спектра сигнала;
- измерение спектра огибающей сигнала в выбранных 1/3 октавных или 1/1 октавных полосах частот;
- линейное усреднение измеренных спектров;
- измерение среднего квадратического значения спектральных составляющих.
- измерение взаимных характеристик сигналов с помощью прикладных программ.

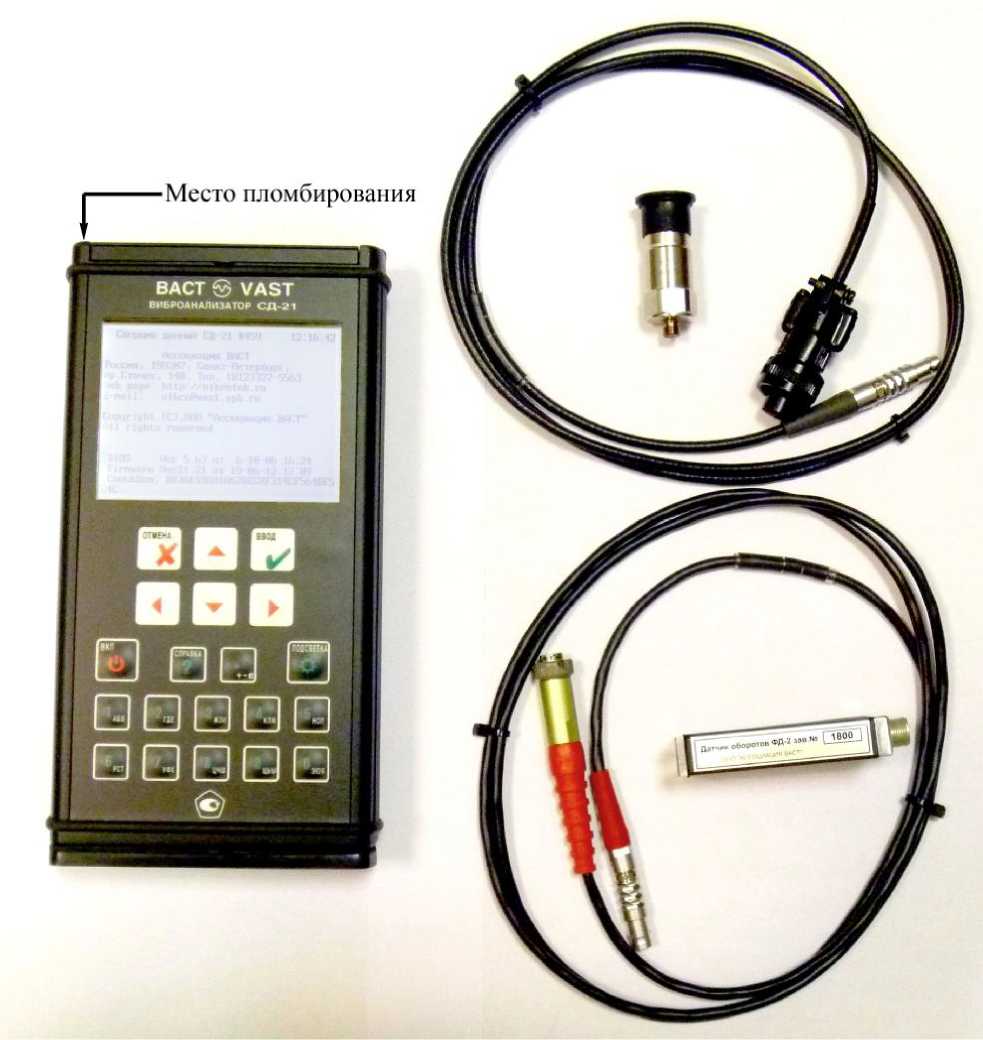

Внешний вид и место пломбирования прибора изображены на рисунке 1.
Рисунок 1. Внешний вид и место пломбирования СД-21
Программное обеспечение
Программное обеспечение предназначено для управления виброанализатором, а также получения и сохранения результатов измерений.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО СД-21 |
СД-21 |
Ver 21.21 |
BD3AE4BAD1A62DEC8F314CF564DF5C4C |
MD5 |
Защита программного обеспечения виброанализатора СД-21 соответствует уровню «С» по МИ 3286-2010.
Технические характеристикиКоличество каналов обработки информации Диапазон изменения напряжения на линейном входе, В Неравномерность амплитудно-частотной характеристики по линейному входу в диапазоне частот от 0,5 Гц до 25600 Гц, %, не более Пределы допускаемой относительной погрешности при измерении мгновенных значений напряжения, % Пределы допускаемой абсолютной погрешности измерения временных интервалов, с |
2 от минус 3,0 до 3,0 ±5 ±5 ±2 То, где To=1/Fo То - период дискретизации Fo - частота дискретизации |
|
Диапазон измерения спектра сигналов, Гц Верхние граничные частоты поддиапазонов измерения спектров, Гц |
от 0 до 25600 25, 50, 100, 200, 400, 800, 1600, 3200, 6400, 12800, 25600 |
|
Динамический диапазон при спектральном анализе, дБ, не менее Разрешающая способность спектрального анализа, линий Пределы допускаемой относительной погрешности при измерении среднего квадратического значения спектральных составляющих, % Количество измеренных спектров с разрешением 1600 линий, сохраняемых в энергонезависимой памяти, шт. Средние частоты 1/3 октавных фильтров 3 класса по ГОСТ 17168-82, Гц |
70 400, 800, 1600 ±10 800 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6400, 8000, 10000, 12800, 16000, 20000 |
|
Средние частоты 1/1 октавных фильтров 3 класса по ГОСТ 17168-82, Гц |
50, 100, 200, 400, 800, 1600, 3200, 6400, 8000, 12800, 16000 |
Верхние граничные частоты поддиапазонов измерения спектров
|
огибающей сигнала, Гц |
25, 50, 100, 200, 400, 800, 1600, 3200, 6400, 12800 |
|
Пределы допускаемой относительной погрешности при измерении частоты вращения в диапазоне частот от 2 до 500 Гц (от 120 до 30000 об/мин), % Пределы допускаемой абсолютной погрешности измерения фазы сигнала синхронного с частотой вращения в диапазоне 0 -360 °, градусов Фазовый сдвиг между каналами: |
±1 ±5 |
|
в диапазоне частот 2 - 300 Гц, градус, не более в диапазоне частот 301 - 1000 Гц, градус, не более Взаимовлияние каналов, дБ, не более |
±1 ±5 минус 100 |
|
Диапазоны измерения параметров вибрации: виброускорение (на базовой частоте 160 Гц), м/с2 виброскорость (на базовой частоте 80 Гц), мм/с виброперемещение (на базовой частоте 40 Гц), мкм Диапазон частот измерения параметров вибрации, Гц |
0,05 - 1000 0,1 - 100 1 - 1000 2 - 2000 |
Полосы частот при измерении виброускорения, виброскорости,
|
виброперемещения, Гц |
2 - 1000, 10 - 1000, 10 - 2000 |
|
Частотные характеристики полосовых фильтров при измерениях вибрации |
по ГОСТ ИСО 2954-97 |
|
Пределы допускаемой относительной погрешности в рабочих диапазонах амплитуд при измерении виброускорения, виброскорости, виброперемещения на базовых частотах, % |
минус 12 - 7 |
|
Пределы допускаемой относительной погрешности в рабочем диапазоне частот, перекрываемым встроенными фильтрами, при измерении виброускорения, виброскорости, виброперемещения, % |
минус 12 - 7 |
|
Пределы допускаемой относительной погрешности в полосе пропускания фильтров при измерении виброускорения, виброскорости, виброперемещения, % |
минус 20 - 10 |
|
Время непрерывной работы в режиме измерения с резервной батареей, ч, не менее |
10 |
|
Время полной зарядки аккумуляторной батареи, ч, не более |
3,0 |
|
Среднее время наработки на отказ, ч, не менее |
10000 |
|
Масса прибора, кг, не более |
1,0 |
|
Габаритные размеры, мм, не более |
210x110x35 |
|
Условия эксплуатации: - температура окружающей среды, °С |
минус 20 - 50 |
|
- относительная влажность воздуха, % |
30 - 90 |
Знак утверждения типа
наносится на корпус прибора способом машинной печати и на эксплуатационную документацию типографским способом.
Комплектность
|
№ |
Наименование |
Количество |
Примечание | |
|
СД-21-Т |
СД-21-З | |||
|
1 |
Виброанализатор (основной блок) | |||
|
2 |
Вибропреобразователь пьезоэлектрический с питанием по току (типа ICP) АР28, АР98-100 |
2 | ||
|
3 |
Вибропреобразователь пьезоэлектрический с выходом по электрическому заряду АР40 |
2 | ||
|
4 |
Кабель соединительный для вибропреобразователя пьезоэлектрического с питанием по току (типа ICP) |
2 | ||
|
5 |
Кабель соединительный для вибропреобразователя пьезоэлектрического с выходом по электрическому заряду |
2 | ||
|
6 |
Датчик оборотов ФД-2 со штативом |
Поставляется по заказу | ||
|
7 |
Адаптер для заряда аккумуляторной батареи |
1 |
Тип 0299-090156 | |
|
8 |
Головные телефоны |
1 | ||
|
9 |
Защитный чехол с ремнем |
1 | ||
|
10 |
Интерфейсный кабель RS232 |
1 | ||
|
11 |
Программа Vibro12 |
1 | ||
|
12 |
Инструкция пользователя программы Vibro12 |
1 | ||
|
13 |
Формуляр |
1 | ||
|
№ |
Наименование |
Количество |
Примечание | |
|
СД-21-Т |
СД-21-З | |||
|
14 |
Руководство по эксплуатации | |||
|
15 |
Методика поверки |
1 | ||
|
16 |
Сумка для транспортирования |
1 | ||
Дополнительные принадлежности (поставляются по заказу):
- адаптер вибропреобразователей 16-ти канальный ICP ABn6-16icp-2 в комплекте с вибропреобразователями пьезоэлектрическими с питанием по току (типа ICP) (количество вибропреобразователей уточняется при заказе);
- адаптер интерфейса RS232-USB;
- блок питания БП-21-1700.
Поверка
осуществляется в соответствии с документом КНТЮ 411711.035Д1 «Виброанализатор СД-21. Методика поверки», утвержденным ГЦИ СИ ФБУ «Тест-С.-Петербург» 02.08.2012 г.
Перечень основных средств поверки:
- эталонная вибрационная установка 2 разряда (тип в соответствии с МИ 2070-90);
- генератор сигналов произвольной формы 33220А (2 шт.), диапазон частот синусоидального сигнала от 1-10’3 до 20406 Гц; прямоугольного сигнала от 140-3 до 20406 Гц; ПГ ±240-5 Гц, диапазон установки размаха выходного напряжения 10 мВ - 10 В, ПГ ±(0,01 •ипик-пик+0,001) В;
- генератор сигналов низкочастотный Г3-118, диапазон частот синусоидального сигнала от 10 Гц до 200 кГц; ПГ ±(1 - 50/Fh) Гц; диапазон выходного напряжения до 10 В; ПГ ±5 %; ослабление от 60 дБ до 10 дБ;
- мультиметр 34401А, постоянное напряжение от 100 мВ до 1000 В; переменное напряжение от 3 Гц до 300 кГц, от 100 мВ до 750 В; ПГ ±(0,0005D+0,0004E) В, где: D - показание прибора, E - верхнее граничное значение диапазона измерений; измерение частоты от 3 Гц до 300 кГц; ПГ ±0,0010D, где: D - показание прибора;
- вольтметр цифровой В7-43, переменное напряжение от 0,01 Гц до 20 кГц, от 10-3 В до 1000 В; ПГ ±0,5 %;
- прибор для проверки аттенюаторов Д1-13А, диапазон частот от 0 до 5-106 Гц; диапазон входного напряжения до 1,5 В; ослабление на 90 дБ ступенями по 10 дБ; ПГ ±0,022 дБ.
Сведения о методах измерений
М етоды измерений изложены в разделе 5 Руководства по эксплуатации.
Нормативные документы
1. МИ 2070-90 «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 340-1 - 2404 Гц».
2. ГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования».
3. ГОСТ ИСО 2954-97 «Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений».
4. ГОСТ ИСО 10816-4-2002 «Контроль состояния машин по результатом измерений вибрации на невращающихся частях. Часть 4. Газотурбинные установки».
5. ГОСТ ИСО 10816-1-97 «Вибрация. Контроль вибрационного состояния машин по измерениям вибрации на невращающихся частях. Общее руководство».
6. ГОСТ ИСО 10816-3-97 «Контроль состояния машин по результатом измерений вибрации на невращающихся частях. Часть 3. Промышленные машины с номинальной мощностью более 15 кВт и номинальной скоростью от 120 до 15000 об/мин».
7. ТУ 4277-009-52184771-2006 «Виброанализатор СД-21. Технические условия».
8. КНТЮ 411711.035Д1 «Виброанализатор СД-21. Методика поверки».
Рекомендации к применению
- выполнение работ по оценке соответствия промышленной продукции и иных объектов обязательным требованиям, установленным законодательством Российской Федерации.
