Системы измерения массы и объема нефтепродуктов в резервуаре СИМОН-2
| Номер в ГРСИ РФ: | 34967-07 |
|---|---|
| Производитель / заявитель: | ЗАО "Авиатех", г.Арзамас |
Для измерения массы и объема нефтепродуктов в резервуаре косвенным методом, путем измерения уровня (в том числе и уровня подтоварной воды), среднего значения плотности, среднего значения температуры и вычисления массы и объема нефтепродуктов в автоматизированных системах учета и хранения нефтепродуктов на нефтебазах и АЗС.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 34967-07 |
| Действует | по 05.04.2027 |
| Наименование | Системы измерения массы и объема нефтепродуктов в резервуаре |
| Модель | СИМОН-2 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | adc42b1e-7e8a-bdb6-2324-ea0ce2e83a23 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | АУТП.407625.000 ТУ |
| Класс СИ | 29.01.04 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Примечание | 09.07.2012 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИР |
| Адрес центра | 420088, г.Казань, ул.2-я Азинская, 7а |
| Руководитель центра | Иванов Валерий Павлович |
| Телефон | (8*843*2) 72-70-62 |
| Факс | 72-00-32 |
| Информация о сертификате | |
| Срок действия сертификата | 09.07.2017 |
| Номер сертификата | 28073 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 478 п. 01 от 09.07.201207д от 31.05.07 п.13 |
Производитель / Заявитель
Акционерное общество «Авиатех» (АО «Авиатех»), Нижегородская обл., г. Арзамас
Россия
607225, Нижегородская обл., ул.Володарского 83, тел./факс (83147) 4-40-76, 3-05-78, Тел. (83147) 6-36-66; 607232, Нижегородская обл., ул.Зеленая, д.36 А Факс 8-(83147) 63-666, E-mail: imp-avia@mail.ru, avia-tech@inbox.ru
Поверка
| Методика поверки / информация о поверке | МП 34967-07 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 187 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
34967-07: Описание типа
2024-34967-07.pdf
|
Скачать | 544.9 КБ | |
|
34967-07: Методика поверки
2022-mp34967-07.pdf
|
Скачать | 614.2 КБ |
Описание типа
Назначение
Системы измерения массы и объема нефтепродуктов в резервуаре СИМОН-2 (далее по тексту - система) предназначена для измерения массы и объема нефтепродуктов в резервуарах косвенным методом, путем измерения уровня (в том числе и уровня подтоварной воды), среднего значения плотности, среднего значения температуры и вычисления массы и объема нефтепродуктов.
Описание
Принцип действия системы при измерении уровня заключается в определении границы раздела воздух-нефтепродукт с помощью плотномера и последующим вычислением уровня нефтепродукта.
Система принимает команды и выдает результаты измерения в управляющий контроллер системы управления нефтебазой или компьютер по интерфейсу RS-485 или RS-232.
Команды от управляющего контроллера принимает панельный компьютер системы, который управляет работой устройств измерения. По командам панельного компьютера преобразователь электронный производит управление сервоприводом, опрашивает плотномер и производит измерение уровня.
В состав системы входят: устройства измерения и шкаф управления в комплекте с панельным компьютером. Устройство измерения состоит из плотномера ПЛОТ-3Б, преобразователя электронного ПЭ-6, сервопривода СП-1. Число устройств измерения соответствует количеству резервуаров - от 1 до 16.
Система измеряет уровень нефтепродукта в резервуарах. По результатам измерения уровня нефтепродуктов, и по градуировочным таблицам на резервуар вычисляется объем, а по измеренным усредненным значениям плотности и температуре (по высоте резервуара) вычисляется масса нефтепродуктов.
Плотномер измеряет плотность и температуру нефтепродукта в резервуаре. Шкаф управления обеспечивает питанием сервопривод, преобразователь электронный ПЭ-6 и плотномер ПЛОТ-3Б, а также через барьеры искрозащитные обеспечивает искробезопасный уровень информационных цепей.
Знак поверки наносится на прибор, в паспорт и (или) в свидетельство о поверке в виде оттиска поверительного клейма.
Общий вид устройства измерения системы представлен на рисунке 1.
Рисунок 1 - Общий вид устройства измерения систем измерения массы и объема нефтепродуктов в резервуаре СИМОН-2

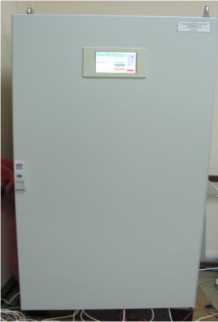

Общий вид шкафа управления представлен на рисунке 2.
а)
б)
Рисунок 2 - Общий вид шкафа управления напольного исполнения (вариант (а)) и настенного исполнения (вариант (б)) систем измерения массы и объема нефтепродуктов в резервуаре СИМОН-2
Место пломбировки и нанесения знака поверки представлено на рисунке 3.
Рисунок 3 - Место пломбировки и нанесения знака поверки
Программное обеспечение
Программное обеспечение системы является встроенным. Оно предназначено для задания режимов работы системы: сбора и обработки информации и передачи этой информации в управляющий контроллер системы управления.
Идентификационные данные программного обеспечения системы приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SIM2 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.1 |
|
Цифровой идентификатор ПО |
c3c8a9f6f9c4744c3684a293e8 2e1a24 |
Цифровой индентификатор ПО контролируется при программировании, в процессе эксплуатации доступ к индентификатору не предусмотрен.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
Основные метрологические характеристики систем приведены в таблице 2.
Таблица 2 - Метрологические характеристики систем
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения уровня нефтепродуктов, мм |
От 250 до 20000 |
|
Пределы допускаемой абсолютной погрешности при измерении уровня, мм |
±1 |
|
Пределы допускаемой относительной погрешности при измерении: - массы, % - объема, % |
±0,5 ±0,4 |
|
Диапазон измерения средней плотности, кг/м3 |
от 630 до 1010 |
|
Пределы допускаемой абсолютной погрешности измерения средней плотности, кг/м3 |
±0,5 |
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения температуры, °С |
от -40 до +50 |
|
Пределы допускаемой абсолютной погрешности измерения температуры, °С |
±0,2 |
|
Максимальная кинематическая вязкость нефтепродукта, мм2/с |
200 |
Основные технические характеристики систем приведены в таблице 3.
Таблица 3 - Технические характеристики систем
|
Наименование характеристики |
Значение характеристики |
|
Параметры электрического питания, В |
От 187 до 242 |
|
Потребляемый ток, не более, мА |
300 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от -40 до +45 от 0 до 80 |
|
Наименование характеристики |
Значение характеристики |
|
Средняя наработка на отказ, ч |
25000 |
|
Средний срок службы, не менее, лет |
12 |
|
Плотномер ПЛОТ-3Б |
0ExiaIIBT5 |
|
Преобразователь электронный ПЭ-6 |
1ExdiaIIBT5 |
|
Сервопривод СП-1 |
1ExdIIBT5 |
|
Шкаф управления |
[Exia]IIBT5 |
Знак утверждения типа
наносится на шильдик методом фотопечати на корпусе устройства измерения и на титульный листы эксплуатационных документов - типографским способом.
Комплектность
Комплектность системы приведена в таблице 4.
Таблица 4 - Комплектность средства измерения
|
Обозначение |
Наименование |
Количества |
|
АУТП.407625.001 |
Устройство измерения |
1-16 |
|
АУТП.468353.008 |
Шкаф управления |
1 |
|
АУТП.407625.000 ПС |
Система измерения массы и объема нефтепродуктов в резервуаре СИМОН-2. Паспорт |
1-16 |
|
АУТП.407625.000 РЭ |
Система измерения массы и объема нефтепродуктов в резервуаре СИМОН-2. Руководство по эксплуатации |
1 |
|
АУТП.414122.007 ПС |
Плотномер ПЛОТ-3Б. Паспорт |
1-16 |
|
АУТП.414122.007 РЭ |
Плотномер ПЛОТ-3Б. Руководство по эксплуатации |
1 |
|
Обозначение |
Наименование |
Количества |
|
МП 0758-7-2018 |
ГСИ «Система измерения массы и объема нефтепродуктов в резервуаре СИМОН-2. Методика поверки» |
1 |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры;
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений
плотности;
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений;
АУТП.407625.000 ТУ Система измерения массы и объема нефтепродуктов в резервуаре СИМОН-2. Технические условия;
Приказ Минэнерго от 15 марта 2016 г. № 179 «Об утверждении перечня изменений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений».
