Преобразователи пьезоэлектрические виброизмерительные ДН-3-М1

Назначение

Преобразователи пьезоэлектрические виброизмерительные ДН-3-М1 (в дальнейшем вибропреобразователи) предназначены для измерения параметров вибрации путем преобразования механических колебаний в электрические сигналы, пропорциональные виброускорению колеблющегося объекта.

Вибропреобразователи используются совместно с виброизмерительными устройствами в заводских и лабораторных условиях.

Описание

Принцип работы вибропреобразователя основан на прямом пьезоэффекте. При воздействии механических колебаний вдоль продольной оси вибропреобразователя инерционная масса испытывает действие силы, при этом пьезоэлементы подвергаются деформации сжатия-растяжения, а на электродах пьезоэлементов возникают электрические заряды, пропорциональные действующему виброускорению.

Вибропреобразователь состоит из основания, пьезоэлементов, инерционной массы, контакта для снятия электрического потенциала, крышки, в верхней части которой расположена розетка для соединения с вилкой соединительного кабеля. На основании вибропреобразователя имеется резьбовое отверстие М5 для крепления вибропреобразователя к объекту.

Вибропреобразователи выпускаются в двух модификациях:

ДН-3-М1; ДН-3-М1В6, отличающихся величиной и конструктивным расположением подсоединительного разъема:

- ДН-3-М1 - горизонтальное расположение разъема;

- ДН-3-М1В6 - вертикальное расположение разъема.

В ибропреобразователи комплектуются антивибрационным кабелем длиной 2 м или 5 м.

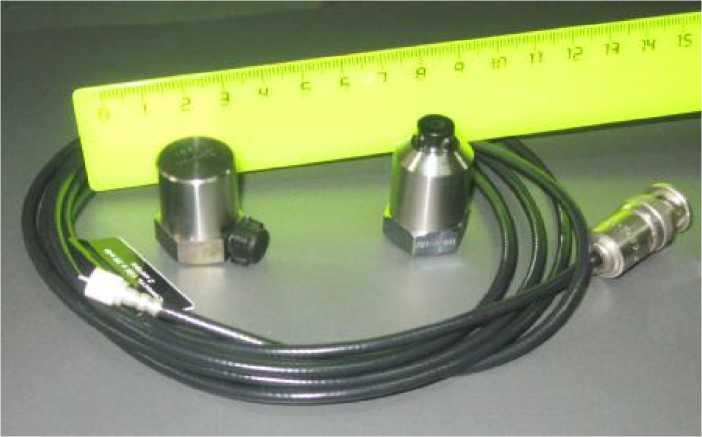

Рисунок №1 Внешний вид вибропреобразователя ДН-3-М1и ДН-3-М1В6.

Технические характеристики

• Номинальное значение коэффициента преобразования вибропреобразователя по напряжению с кабелем длиной 2 м на частоте 160 Гц 10,0 мВ^с2/м

• Рабочая полоса частот вибропреобразователя при креплении вибропреобразователя стальной шпилькой М5 от £н до 4500 Гц.

Значение нижней частоты определяется по формуле: f =    0.79

н~ R(Сп + Cbx) ,

где Сп - электрическая емкость вибропреобразователя, Ф;

Cbx - входная емкость предусилителя, Ф;

r= Rn ■ Rbx Rn + Rbx'

где Rn - электрическое сопротивление изоляции вибропреобразователя, Ом;

Rbx - входное сопротивление предусилителя, Ом.

• Действительное значение коэффициента преобразования вибропреобразователя не отличается от номинального значения более чем на ± 5 %.

• Неравномерность амплитудно-частотной характеристики вибропреобразователя в рабочем диапазоне частот от £н до 4500 Гц не более ±10 %.

• Нелинейность амплитудной характеристики вибропреобразователя в рабочем диапазоне амплитудных значений виброускорений до 4200 м/с2 не более ±5 %.

• Относительный коэффициент поперечного преобразования не более 4 %.

• Дополнительная погрешность, вызванная изменением температуры от минус 30 до плюс 70 оС по отношению к температуре (20±5) оС, не более ±0,25 %/ оС от коэффициента преобразования в нормальных условиях.

• Электрическая емкость вибропреобразователя с кабелем длиной 2 м (1535±325) пФ.

• Электрическое сопротивление изоляции при нормальных условиях не менее 10 ГОм.

Нормальные условия применения:

- температура окружающего воздуха от плюс 15 до плюс 25 оС;

- относительная влажность от 30 до 80 %;

- атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.);

- рабочие условия применения по климатическим воздействиям соответствуют группе 7 по ГОСТ 22261-94.

• Средняя наработка на отказ не менее 24000 ч.

• Средний срок службы не менее 10 лет.

• Габаритные размеры (без кабеля) не более 19х24х21,8 мм.

• Масса (без кабеля) не более 0,05 кг.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководство по эксплуатации типографским способом.

Комплектность

В комплект поставки вибропреобразователя входит:

Преобразователь пьезоэлектрический виброизмерительный

ДН-3-М1 или ДН-3-М1В6                                         1 шт.

Кабель соединительный                                               1 шт.

Вилка                                                               1 шт.

Шпилька                                                       3 шт.

Винт М3                                                        2 шт.

Скоба                                                               1 шт.

Руководство по эксплуатации                                            1 экз.

Примечание: Кабель соединительный длиной 2 м или 5 м по требованию заказчика.

Поверка

производится в соответствии с МИ 1873-88 «Виброметры с пьезоэлектрическими и индукционными преобразователями. Методика поверки».

Сведения о методах измерений

Методики (методы) измерений приведены в руководстве по эксплуатации.

Технические документы, устанавливающие требования к преобразователям виброизме-рительным пьезоэлектрическим ДН-3-М1

ТУ 4277-011-27199633-2007 «Преобразователь пьезоэлектрический виброизмери-тельный ДН-3-М1. Технические условия»

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованием.
