pH-метры промышленные pH-41 pH-41
| Номер в ГРСИ РФ: | 35021-17 |
|---|---|
| Производитель / заявитель: | ЗАО "НПП "Автоматика", г.Владимир |
рН-метры промышленные рН-41(далее - рН-метры) предназначены для измерений активности ионов водорода (pH) и окислительно-восстановительного потенциала (ОВП) в водных растворах, а также температуры анализируемой жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 35021-17 |
| Действует | по 14.04.2027 |
| Наименование | pH-метры промышленные pH-41 |
| Модель | pH-41 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 42068355-25c3-1c4b-5256-8cf5da9e0e40 |
Производитель / Заявитель
Закрытое акционерное общество "Научно-производственное предприятие "Автоматика" (ЗАО "НПП "Автоматика"), г. Владимир
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1916
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1889 (99%) |
| Неуспешных поверок (СИ непригодно) | 27 (1 %) |
| Актуальность информации | 19.12.2025 |
Поверители
Скачать
|
35021-17: Описание типа
2023-35021-17.pdf
|
Скачать | 800.5 КБ | |
|
35021-17: Методика поверки
2017-mp35021-17.pdf
|
Скачать | 948.9 КБ |
Описание типа
Назначение
pH-метры промышленные рН-41(далее - pH-метры) предназначены для измерений активности ионов водорода (pH) и окислительно-восстановительного потенциала (ОВП) в водных растворах, а также температуры анализируемой жидкости.
Описание
Принцип действия pH-метров основан на зависимости электродвижущей силы (ЭДС) электродной системы, образованной погруженными в исследуемый водный раствор измерительным электродом pH или ОВП и электродом сравнения, от активности ионов водорода (pH) и ОВП водного раствора.
рН-метры обеспечивают цифровую индикацию измеренных значений рН, ОВП и температуры, преобразование их в пропорциональные значения аналоговых сигналов постоянного тока, а также обмен данным и по цифровому интерфейсу RS-485 и сигнализацию о выходе измеряемых параметров за пределы заданных значений.
рН-метры выпускаются в различных вариантах исполнения, имеющих одинаковые метрологические характеристики и отличающиеся исполнением измерительного преобразователя, комплектом датчиков и арматурой.
Измерительные преобразователи изготавливаются в моноблочном (модификации 4101,4122.П, 4131) и двухблочном (модификации 4110, 4121, 4122) исполнении. Двухблочные измерительные преобразователи состоят из первичного преобразователя (ПП) и измерительного прибора (ИП).
ИП измерительных преобразователей изготавливаются в корпусах настенного или щитового исполнения.
рН-метры рН-4121, рН-4122, предназначенные для использования на атомных станциях, в обозначении модели содержат «АС».
ПП рН-метров рН-41хх.И-Ех имеют вид взрывозащиты «взрывонепроницаемая оболочка» с маркировкой «1Ex d IIB Т6 Х» по ГОСТ Р 52350.1.
Для обозначения варианта исполнения используется буквенно-цифровое обозначение, в котором тип рН-метров «рН-41» стоит вначале, а остальные знаки обозначения имеют следующее значение:
Первые две цифры после обозначения типа «рН-41» указывают на исполнение измерительного преобразователя:
01 - моноблочное исполнение, состоит из ПП;
10 - двухблочное исполнение, состоит из ПП и ИП, с градуировкой электродов в ИП;
21 - двухблочное исполнение, состоит из ПП и ИП, с градуировкой электродов в ПП;
22 - двухканальный прибор, состоит из двух ПП и одного ИП, с градуировкой
электродов в ПП;
31 - моноблочное исполнение, состоит из ПП и ИП в одном корпусе.
Далее идёт буква, которая указывает на исполнение корпуса ПП:
Н - корпус изготовлен из стали 12Х18Н10Т;
Д - корпус изготовлен из алюминиевого сплава, покрытие порошковое;
И - взрывозащищённый корпус изготовлен из алюминиевого сплава, покрытие порошковое;
П - ПП отсутствует.
Далее идут две цифры, которые указывают на тип датчиков в комплекте поставки рН-метра:
00 - электрод ОВП серии SZ, ASR, ЭТП-02, ЭРП-101;
10 - комбинированный электрод SZ, ID, ЭСК-1 и отдельный датчик
температуры 100П или pt100;
20 - комбинированный электрод 201020, Polilyte, ASP, с встроенным датчиком
температурырНОО;
30 - стеклянный электрод ЭС-71, электрод сравнения ЭВЛ-1М3.1,Эср-10106,
ЭВП-08, датчик температуры 100П или pt100.
Знаки кодировки, стоящие в обозначении рН-метра после обозначения типа применяемой арматуры, указывают на наличие взрывозащиты или предназначены для испольхования на атомных станциях:
Ех - с видом взрывозащиты «взрывонепроницаемая оболочка» во взрывозащищённом корпусе с маркировкой «1Ех dIICT6 X»;
АС - предназначены для использования на атомных станциях;
Электродная система представляет собой комплект датчиков-первичных преобразователей. В качестве первичных преобразователей в рН-метрах используются комбинированные электроды 201020, ASP, Polilyte с встроенным датчиком температуры, комбинированные электроды серий SZ, ID, ЭСК-1, стеклянный электрод ЭС-71, электрод сравнения хлорсеребряный насыщенный ЭВЛ-1М3.1, Эср-10106, ЭВП-08 датчики ОВП серии SZ, ASR, ЭТП-02, ЭРП-101 и датчик температуры pt100.
Арматура представляет собой комплект приспособлений для установки и крепления измерительного преобразователя и электродной системы в месте измерений.
Общий вид рН-метров и обозначение мест для размещения знака утверждения типа представлены на рисунках1-5.
место нанесения знака утверждения типа
место нанесения знака утверждения типа
место нанесения знака утверждения типа

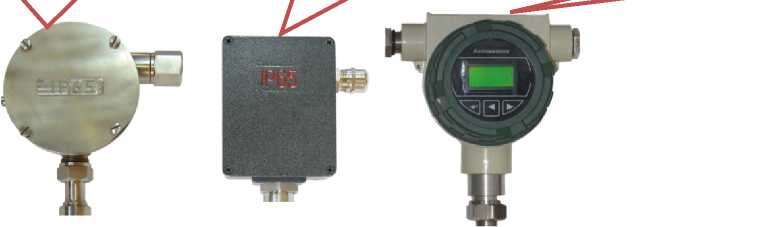

Рисунок 1 - рН-метр промышленный рН-4101в исполнениях «Н», «Д», «И»
место нанесения знака утверждения типа

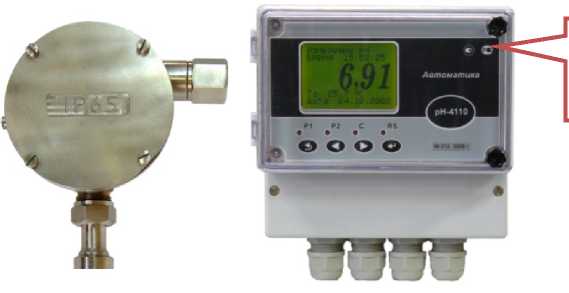

Рисунок 2 - рН-метр промышленный рН-4110
место нанесения знака утверждения типа

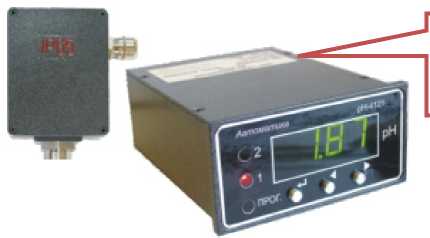

Рисунок 3 -рН-метр промышленный рН-4121

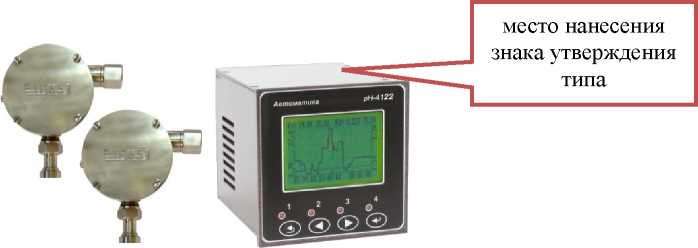

Рисунок 4 - рН-метр промышленный рН-4122, рН-4122.П (щитовое исполнение)
место нанесения знака утверждения типа

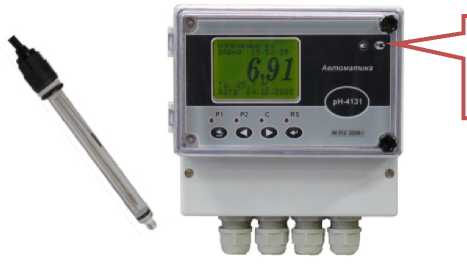

Рисунок 5 - рН-метр промышленный рН-4122, рН-4122.П (настенное исполнение), рН-4131
Конструкция рН-метров обеспечивает защиту от несанкционированного доступа к рабочим частям, воздействие на которые могло бы повлиять на результаты измерений. Защита от несанкционированного доступа осуществляется наклеиванием голографических наклеек на места возможного доступа к рабочим частям рН-метров и/или нанесение мастики на одном из крепежных элементов платы или крышки корпуса прибора.
Места размещения голографических наклеек для предотвращения несанкционированного доступа представлены на рисунках 6-9.
место пломбировки
место пломбировки

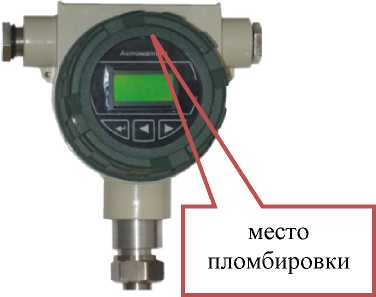

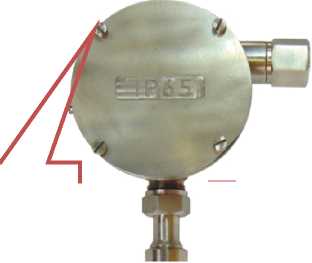

Рисунок 6 - Схема пломбирования рН-4101
место пломбировки

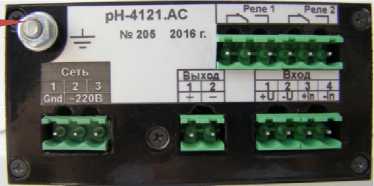

Рисунок 7 - Схема пломбирования рН-4121

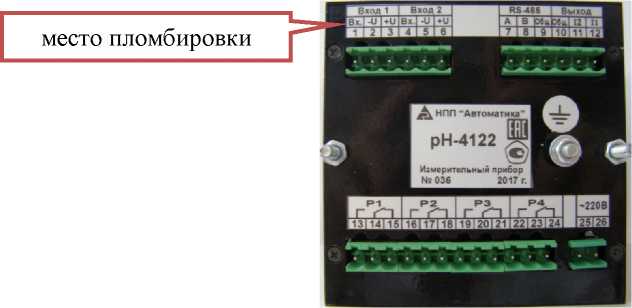

Рисунок 8 - Схема пломбирования рН-4122, рН-4122.П (щитовой вариант)

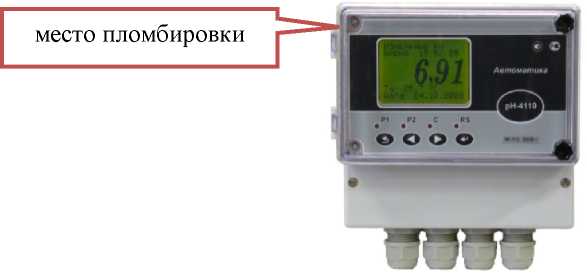

Рисунок 9 - Схема пломбирования рН-4110, рН-4122(настенный вариант), рН-4122.П(настенный вариант), рН-4131
Используемые электроды представлены на рисунках 10 - 14.
Рисунок 10 - рН-электроды SZ и ID серий
Рисунок 11 - рН-электроды ASP, SZ (ОВП), и Polilyte серий
Рисунок 12 - рН-электроды 201020, ASR, и ЭСК-1 серий
Рисунок 13 - рН-электроды ЭТП-02, ЭРП-101, и ЭС-71 серий

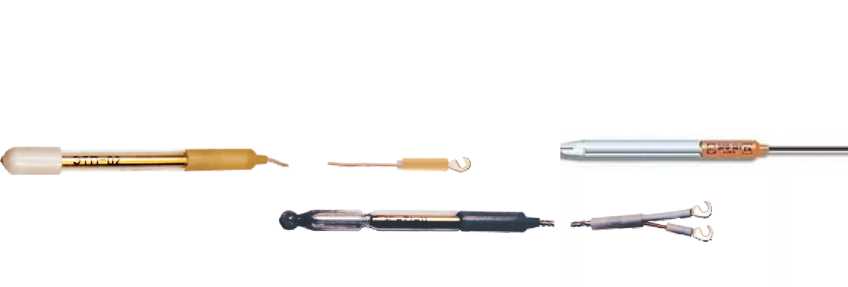

Рисунок 14 - рН-электроды ЭВЛ-1М3.1, Эср-10106 и ЭВП-08 серий
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО). ПО реализует функции сбора, обработки, представления, хранения и передачи информации.
ПО идентифицируется путем вывода на экран номера версии для моделей pH-4110, рН4122 и pH-4131 при входе в соответствующий пункт меню (Главное меню - «Версия ПО»). Производителем не предусмотрен иной способ идентификации ПО. Обновление ПО анализатора не предусмотрено.
Уровень защиты ПО анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Наименование ПО |
Идентификационное наименова ние ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
|
микрокод |
- |
phap14t1 |
- |
- |
|
микрокод ИП 4101 |
- |
- |
- |
- |
|
микрокод ИП 4110 |
- |
phip i46 |
- |
- |
|
микрокод ИП 4121 |
- |
phip i46 |
- |
- |
|
микрокод ИП 4122 |
- |
V.02.02.01 |
- |
- |
|
микрокод ИП 4122.П |
- |
V01.02.01 |
- |
- |
|
микрокод ИП 4131 |
- |
V.1.11.1538 |
- |
- |
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики рН-метров
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Диапазон измерения показателя активности ионов водорода, pH |
от 0 до 14 |
|
Пределы допускаемой основной абсолютной погрешности измерения рН: - в комплекте с электродами 201020, ASP, Polilyte - в комплекте с электродами ID, ЭСК-1, ЭС-71, SZ, ЭВЛ-1М3.1 |
±0,05 ±0,1 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерения рН, связанной с изменением температуры анализируемой жидкости в диапазоне от 0 до 95 °С относительно температуры (25 ±1) °С, на каждые 25 °С, (погрешность термокомпенсации): - в комплекте с электродами 201020, ASP - в комплекте с электродами ID, ЭСК-1, ЭС-71, SZ, ЭВЛ-1М3.1 |
±0,03 ±0,05 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерения рН, связанной с изменением температуры окружающего воздуха в диапазоне температуры от 5 до 50 °С, на каждые 10 °С |
±0,02 |
|
Нестабильность показаний при измеренияpH в течение 24 часов, не более |
±0,02 |
|
Диапазон измерения окислительно-восстановительного потенциала (ОВП), мВ |
от -1500 до +1500 |
|
Пределы допускаемой абсолютной погрешности измерения ОВП, мВ |
±5 |
|
Диапазон измерения температуры анализируемой жидкости, °С |
от 0 до +95 |
|
Пределы допускаемой абсолютной погрешности измерения температуры анализируемого раствора, °С |
±0,5 |
|
Время установления рабочего режима, мин, не более |
15 |
|
Диапазоны выходного сигнала постоянного тока (по ГОСТ 26.011-80), мА (могут отсутствовать в некоторых модиф икациях) |
от 0 до 5 (при сопротивлении нагрузки до 2,5 кОм) от 0 до 20 (при сопротивлении нагрузки до 0,5 кОм) от 4 до 20 (при сопротивлении нагрузки до 0,5 кОм) |
|
Пределы допускаемой основной приведенной1) погрешности преобразования измеренного значения рН в выходной сигнал постоянного тока, %, не более |
( (D Yl ±0,25 + 0,35 -m^ -1 , k k Di )) где: Dmax - максимальный диапазон измерений pH(Dmax = 14 рН), Di-выбранный диапазон измерений (не менее 1 рН) |
|
1 |
2 |
|
Пределы допускаемой основнойприведенной1) погрешности преобразования измеренного значения температуры в выходной сигнал постоянного тока, %, не более |
±0,5 |
|
Питание измерительного преобразователя: для моноблочного (ПП и ИП в одном корпусе) и двухблочного: - напряжение, В - частота, Г ц - потребляемая мощность, ВА, не более для ПП: для pH-метра pH-4101: - напряжение, В - выходной ток, мА, не менее |
от сети переменного тока 220±22 50±1 10 от ИП от блока питания 12 80 |
|
Габаритные размеры: - ПП в корпусе Н (длина х ширина х высота), мм, не более - ПП в корпусе Д (длина х ширина х высота), мм, не более - ПП в корпусе И (длина х ширина х высота), мм, не более - ИП в одном корпусе (длина х ширина х высота), мм, не более - ИП (длина х ширина х высота), мм, не более |
(170 х 120 х 70) (170 x 130 x 60) (127х152х135) (185х175х100) (135 х 96 х 48) |
|
Масса: - ПП в корпусе Н, кг, не более - ПП в корпусе Д, кг, не более - ПП в корпусе И, кг, не более - измерительный преобразователь в одном корпусе, кг, не более - ИП, кг, не более |
2,0 1,1 2,0 1,6 0,6 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха , % - атмосферное давление, кПа |
от +5 до +50 до 80 от 84,0 до 106,7 |
|
Примечание: 1) - погрешность нормирована как приведенная к диапазону измерений; условия, при которых нормирована погрешность, соответствуют рабочим условиям применения. Допускается использование других электродов, обеспечивающих указанные метрологические характеристики. | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на верхнюю панель измерительного преобразователя pH-метров с помощью самоклеящейся плёнки.
Комплектность
Комплектность pH-метров приведена в таблице 3.
Таблица 3 - Комплектность pH-метров
|
Наименование |
Количество, шт |
Примечание |
|
1 рН-метр промышленный рН-4101а) или рН-4110 а) или рН-4121 а) или рН4122 а)или рН-4122.П а) или рН-4131 а) в составе: |
1 |
а) - вариант исполнения в соответствии с заказом |
|
1.1 Измерительный прибор |
1 б) Отсутствуетв) |
б) - только для модификаций рН-4121, рН-4122, рН-4122.П, рН-4110, рН-4131 в) - только для модификации рН-4101 |
|
1.2 Первичный преобразователь |
1г) 1 или 2д) Отсутствуете) |
г)-только для модификаций 4121, рН-4110, рН-4101 д)-только для модификации рН-4122 е)-только для модификации 4122.П |
|
1.3 Комплект датчиков: комбинированный электрод и отдельный датчик температурыж) или комбинированный электрод с встроенным датчиком температуры ж)или стеклянный электрод типа ЭС, электрод сравнения типа ЭВЛ-3М. 1, датчик температуры ж)или датчик ОВП и отдельный датчик температуры ж) |
1з) |
ж) - комплект датчиков в соответствии с заказом з) - по заказу может быть поставлено несколько различных комплектов |
|
2 Паспорт |
1 | |
|
3 Руководство по эксплуатации |
1 | |
|
4 Методика поверки |
1 |
Сведения о методах измерений
приведены в эксплуатационных документах.
Нормативные документы
ГОСТ 8.120-2014 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений рН»;
ГОСТ 27987-88 «Анализаторы жидкости потенциометрические ГСП. Общие технические условия»;
ТУ4215-085-10474265-06. «рН-метры промышленные рН-41. Технические условия».
