Мультиметры цифровые DM, PDMM, DML
| Номер в ГРСИ РФ: | 35059-13 |
|---|---|
| Категория: | Мультиметры |
| Производитель / заявитель: | Фирма "Greenlee Textron", США |
Для измерения параметров электрических цепей постоянного и переменного тока, сопротивления изоляции и тестирования электрических цепей на непрерывность, область применения - электротехника, электроприводы, промышленная автоматизация, системы распределения энергии и электромеханическое оборудование.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 35059-13 |
| Действует | по 21.02.2023 |
| Наименование | Мультиметры цифровые |
| Модель | DM, PDMM, DML |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d3717402-186d-5c24-c1fc-a42a43076c87 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2013 |
| Страна-производитель | США |
| Примечание | 15.03.2013 утвержден вместо 35059-07 |
| Информация о сертификате | |
| Срок действия сертификата | 15.03.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 245 п. 52 от 15.03.201308 от 13.06.07 п.37 |
Производитель / Заявитель
Фирма "Greenlee Textron Inc.", США
США
4455 Boeing Drive, Rockford, IL 61109-2988 USA
Поверка
| Методика поверки / информация о поверке | МП-360/447-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 352 (97%) |
| Неуспешных поверок (СИ непригодно) | 10 (3 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
35059-13: Описание типа
2018-35059-13.pdf
|
Скачать | 157.9 КБ | |
|
35059-13: Методика поверки
2024-mp35059-13.pdf
|
Скачать | 347.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Мультиметры цифровые DM, PDMM, DML (далее - мультиметры) предназначены (в зависимости от модификации) для измерения напряжения и силы постоянного и переменного тока, частоты переменного тока, электрического сопротивления, электрической емкости, температуры.
Описание
Мультиметры цифровые DM (модификации DM-25, DM-45, DM-65, DM-2OOA, DM-21OA, DM-300, DM-310, DM-330, DM-350, DM-51OA, DM-81OA, DM-82OA, DM-83OA, DM-86OA), PDMM (модификация PDMM-20), DML (модификация DML-43OA) представляют собой портативные многофункциональные электроизмерительные приборы, конструктивно выполненные в специальном пластмассовом защитном корпусе. Принцип работы мультиметров заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
На лицевой панели мультиметров расположены функциональные клавиши, поворотный переключатель, входные разъёмы, предназначенные для присоединения измерительных проводов и подключения их к измеряемой цепи (модификации PDMM-20 и DM-25 оснащены несъемными измерительными проводами) и жидкокристаллический цифровой дисплей. Включение и выключение мультиметров и выбор режимов измерения осуществляется при помощи поворотного переключателя. Функциональные клавиши служат для переключения пределов измерений и выбора специальных функций при измерениях. На нижней поверхности мультиметров расположен отсек, закрытый съемной крышкой, для установки элементов питания.
Для проведения измерений мультиметры непосредственно подключают к измеряемой цепи. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.
Отличие модификаций мультиметров заключается в различных функциональных возможностях и технических характеристиках. Функциональные возможности мультиметров представлены в таблице 1. Фотографии общего вида мультиметров представлены на рисунке 1.

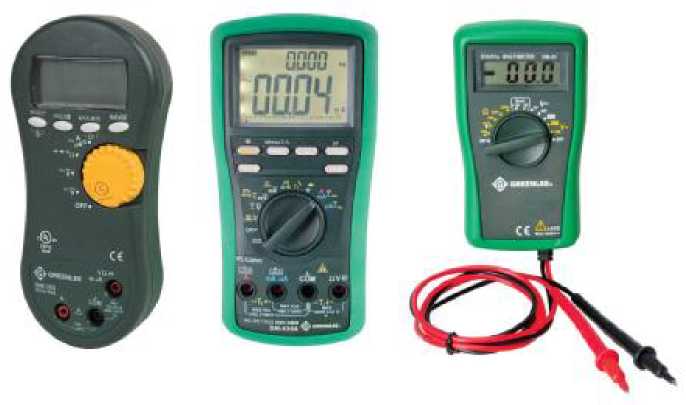

Рисунок 1 - Фотографии общего вида мультиметров цифровых DM, PDMM, DML
Таблица 1 - Функциональные возможности мультиметров цифровых DM, PDMM, DML
|
Наименование параметра |
DM-25 |
DM-45 |
DM-65 |
DM-200A |
< о г--н ci Q |
О о сс Q |
DM-310 |
DM-330 |
DM-350 |
DM-510A |
DM-810A |
DM-820A |
DM-830A |
DM-860A |
PDMM-20 |
DML-430A |
|
Измерение напряжения постоянного тока |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
Измерение напряжения переменного тока |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
Измерение силы постоянного тока |
_ |
+ |
+ |
+ |
+ |
_ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
_ |
+ |
|
Измерение силы переменного тока |
_ |
+ |
+ |
+ |
+ |
_ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
_ |
+ |
|
Измерение электрического сопротивления |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
Измерение электрической емкости |
_ |
+ |
+ |
_ |
+ |
_ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
Измерение частоты |
_ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
Измерение температуры |
_ |
+ |
+ |
_ |
+ |
_ |
_ |
_ |
_ |
+ |
_ |
+ |
+ |
+ |
_ |
+ |
|
Проверка диодов |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
_ |
+ |
|
Проверка целостности электрических цепей со звуковой индикацией |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
Бесконтактное обнаружение электрического поля |
_ |
_ |
_ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
_ |
+ |
+ |
_ |
+ |
_ |
|
Автоматический выбор диапазона измерений |
_ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
Отображение результатов измерений в виде гистограммы |
_ |
_ |
+ |
+ |
+ |
_ |
_ |
_ |
_ |
+ |
+ |
+ |
+ |
+ |
_ |
+ |
|
Сохранение результатов измерений во внутренней памяти |
+ |
Технические характеристики
Основные метрологические и технические характеристики мультиметров представлены в таблицах 2 - 10.
Таблица 2 - Основные метрологические характеристики мультиметров в режиме измерения напряжения постоянного тока___________________________________________________________
|
Модификация |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
DM-25 |
20 В |
0,01 В |
± (0,008 U + 0,05 В) |
|
200 В |
0,1 В |
± (0,008 U + 0,5 В) | |
|
600 В |
1 В |
± (0,01 U + 5 В) | |
|
DM-45 |
400 мВ |
0,1 мВ |
± (0,008 U + 0,5 мВ) |
|
4 В |
0,001 В |
± (0,008 U + 0,005 В) | |
|
40 В |
0,01 В |
± (0,008 U + 0,05 В) | |
|
400 В |
0,1 В |
± (0,008 U + 0,5 В) | |
|
600 В |
1 В |
± (0,01 • U + 5 В) | |
|
DM-65 |
600 мВ |
0,1 мВ |
± (0,008 • U + 0,5 мВ) |
|
6 В |
0,001 В |
± (0,008 • U + 0,005 В) | |
|
60 В |
0,01 В |
± (0,008 • U + 0,05 В) | |
|
600 В |
0,1 В |
± (0,008 • U + 0,5 В) | |
|
1000 В |
1 В |
± (0,01 • U + 5 В) | |
|
DM-200A DM-210A DM-510A |
60 мВ |
0,01 мВ |
± (0,004 • U + 0,05 мВ) |
|
600 мВ |
0,1 мВ |
± (0,002 • U + 0,3 мВ) | |
|
6 В |
0,001 В |
± (0,002 • U + 0,003 В) | |
|
60 В |
0,01 В |
± (0,002 • U + 0,03 В) | |
|
600 В |
0,1 В |
± (0,002 • U + 0,3 В) | |
|
1000 В |
1 В |
± (0,002 • U + 3 В) |
|
Модификация |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
DM-300 DM-310 DM-330 DM-350 |
600 мВ |
0,1 мВ |
± (0,007 • U + 0,2 мВ) |
|
6 В |
0,001 В |
± (0,005 • U + 0,003 В) | |
|
60 В |
0,01 В |
± (0,005 • U + 0,03 В) | |
|
600 В |
0,1 В |
± (0,007 • U + 0,2 В) | |
|
1000 В |
1 В |
± (0,012 • U + 6 В) | |
|
DM-810A DM-820A DM-830A DML-430A |
60 мВ |
0,01 мВ |
± (0,0012 • U + 0,02 мВ) |
|
600 мВ |
0,1 мВ |
± (0,0006 • U + 0,2 мВ) | |
|
9,999 В |
0,001 В |
± (0,0008 • U + 0,002 В) | |
|
99,99 В |
0,01 В |
± (0,0008 • U + 0,02 В) | |
|
999,9 В |
0,1 В |
± (0,0008 • U + 0,2 В) | |
|
DM-860A |
500 мВ |
0,01 мВ |
± (0,0002 • U + 0,02 мВ) |
|
5 В |
0,0001 В |
± (0,0002 • U + 0,0002 В) | |
|
50 В |
0,001 В |
± (0,0003 • U + 0,002 В) | |
|
500 В |
0,01 В |
± (0,0004 • U + 0,02 В) | |
|
1000 В |
0,1 В |
± (0,0015 • U + 0,2 В) | |
|
PDMM-20 |
6 В |
0,001 В |
± (0,005 • U + 0,003 В) |
|
60 В |
0,01 В |
± (0,01 • U + 0,05 В) | |
|
450 В |
0,1 В |
± (0,012 • U + 0,5 В) |
Примечание - U - измеренное значение напряжения постоянного тока
Таблица 3 - Основные метрологические характеристики мультиметров в режиме измерения напряжения переменного тока
|
Модификация |
Диапазоны частот |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
DM-25 |
40 - 400 Гц |
200 В |
0,1 В |
± (0,012 • U + 1 В) |
|
600 В |
1 В |
± (0,012 • U + 10 В) | ||
|
DM-45 |
40 - 400 Гц |
4 В |
0,001 В |
± (0,008 • U + 0,005 В)1) |
|
40 В |
0,01 В |
± (0,012 • U + 0,05 В)1) | ||
|
400 В |
0,1 В |
± (0,012 • U + 0,5 В)1) | ||
|
600 В |
1 В |
± (0,012 • U + 5 В)1) | ||
|
DM-65 |
40 - 400 Гц |
6 В |
0,001 В |
± (0,008 • U + 0,005 В) |
|
60 В |
0,01 В |
± (0,012 • U + 0,05 В) | ||
|
600 В |
0,1 В |
± (0,012 • U + 0,5 В) | ||
|
1000 В |
1 В |
± (0,012 • U + 5 В) | ||
|
DM-200A DM-210A DM-510A |
50 - 400 Гц |
60 мВ |
0,01 мВ |
± (0,01 • U + 0,05 мВ) |
|
600 мВ |
0,1 мВ |
± (0,01 • U + 0,3 мВ) | ||
|
6 В |
0,001 В |
± (0,01 • U + 0,003 В) | ||
|
60 В |
0,01 В |
± (0,01 • U + 0,03 В) | ||
|
600 В |
0,1 В |
± (0,01 • U + 0,3 В) | ||
|
1000 В |
1 В |
± (0,01 • U + 3 В) | ||
|
DM-300 DM-310 DM-330 DM-350 |
50 - 500 Гц |
600 мВ |
0,1 мВ |
± (0,012 • U + 0,3 мВ) |
|
6 В |
0,001 В |
± (0,01 • U + 0,003 В) | ||
|
60 В |
0,01 В |
± (0,01 • U + 0,03 В) | ||
|
600 В |
0,1 В |
± (0,01 • U + 0,3 В) | ||
|
1000 В |
1 В |
± (0,025 • U + 6 В) |
|
Модификация |
Диапазоны частот |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
DM-810A DM-820A DM-830A DML-430A |
50 - 60 Гц |
60 мВ |
0,01 мВ |
± (0,005 U + 0,03 мВ) |
|
600 мВ |
0,1 мВ |
± (0,005 U + 0,3 мВ) | ||
|
9,999 В |
0,001 В |
± (0,005 U + 0,003 В) | ||
|
99,99 В |
0,01 В |
± (0,005 U + 0,03 В) | ||
|
999,9 В |
0,1 В |
± (0,005 U + 0,3 В) | ||
|
40 - 50 Гц 60 - 500 Гц |
60 мВ |
0,01 мВ |
± (0,008 U + 0,04 мВ) | |
|
600 мВ |
0,1 мВ |
± (0,008 U + 0,4 мВ) | ||
|
9,999 В |
0,001 В |
± (0,01 U + 0,004 В) | ||
|
99,99 В |
0,01 В |
± (0,01 U + 0,04 В) | ||
|
999,9 В |
0,1 В |
± (0,02 U + 0,4 В) | ||
|
500 - 1000 Гц |
60 мВ |
0,01 мВ |
± (0,02 U + 0,03 мВ) | |
|
600 мВ |
0,1 мВ |
± (0,02 U + 0,3 мВ) | ||
|
9,999 В |
0,001 В |
± (0,01 U + 0,004 В) | ||
|
99,99 В |
0,01 В |
± (0,01 U + 0,04 В) | ||
|
999,9 В |
0,1 В |
± (0,02 U + 0,4 В) | ||
|
1 - 20 кГц |
60 мВ |
0,01 мВ |
± (0,02 U + 0,03 мВ) | |
|
600 мВ |
0,1 мВ |
± (0,02 U + 0,3 мВ) | ||
|
9,999 В |
0,001 В |
± (0,03 U + 0,004 В) 2) | ||
|
99,99 В |
0,01 В |
± (0,03 U + 0,04 В)2) | ||
|
999,9 В |
0,1 В |
± (0,03 U + 0,4 В)2) | ||
|
DM-860A |
20 - 45 Гц |
500 мВ |
0,01 мВ |
± (0,012 U + 0,4 мВ) |
|
5 В |
0,0001 В |
± (0,012 U + 0,004 В) | ||
|
50 В |
0,001 В |
± (0,012 U + 0,04 В) | ||
|
500 В |
0,01 В |
Не нормирована | ||
|
1000 В |
0,1 В |
Не нормирована | ||
|
45 - 65 Гц |
500 мВ |
0,01 мВ |
± (0,003 U + 0,2 мВ) | |
|
5 В |
0,0001 В |
± (0,003 U + 0,003 В) | ||
|
50 В |
0,001 В |
± (0,003 U + 0,03 В) | ||
|
500 В |
0,01 В |
± (0,005 U + 0,3 В) | ||
|
1000 В |
0,1 В |
± (0,005 U + 3 В) | ||
|
65 Гц - 10 кГц |
500 мВ |
0,01 мВ |
± (0,004 U + 0,25 мВ) | |
|
5 В |
0,0001 В |
± (0,003 U + 0,004 В) | ||
|
50 В |
0,001 В |
± (0,003 U + 0,04 В) | ||
|
500 В |
0,01 В |
± (0,005 U + 0,4 В) | ||
|
1000 В |
0,1 В |
± (0,008 U + 4 В) 3) | ||
|
10 - 20 кГц |
500 мВ |
0,01 мВ |
± (0,005 U + 0,3 мВ) | |
|
5 В |
0,0001 В |
± (0,007 U + 0,004 В) | ||
|
50 В |
0,001 В |
± (0,007 U + 0,04 В) | ||
|
500 В |
0,01 В |
± (0,007 U + 0,4 В) | ||
|
1000 В |
0,1 В |
Не нормирована | ||
|
20 - 100 кГц |
500 мВ |
0,01 мВ |
± (0,025 U + 0,4 мВ) | |
|
5 В |
0,0001 В |
± (0,03 U + 0,004 В) | ||
|
50 В |
0,001 В |
± (0,035 U + 0,04 в) | ||
|
500 В |
0,01 В |
Не нормирована | ||
|
1000 В |
0,1 В |
Не нормирована |
|
Модификация |
Диапазоны частот |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
PDMM-20 |
50 - 60 Гц |
6 В |
0,001 В |
± (0,015 U + 0,005 В) |
|
60 В |
0,01 В |
± (0,015 U + 0,05 В) | ||
|
450 В |
0,1 В |
± (0,015 U + 0,5 В) |
1) - погрешность измерений нормирована в диапазоне частот 50 - 60 Гц;
2) - погрешность измерений нормирована в диапазоне частот 1 - 3 кГц;
3) - погрешность измерений нормирована в диапазоне частот 65 Гц - 1 кГц
Примечание - U - измеренное значение напряжения переменного тока
Таблица 4 - Основные метрологические характеристики мультиметров в режиме измерения силы постоянного тока
|
Модификация |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
DM-45 |
400 мкА |
0,1 мкА |
± (0,01 I + 0,7 мкА) |
|
4000 мкА |
1 мкА |
± (0,01 I + 7 мкА) | |
|
40 мА |
0,01 мА |
± (0,01 I + 0,07 мА) | |
|
400 мА |
0,1 мА |
± (0,01 I + 0,7 мА) | |
|
4 А |
0,001 А |
± (0,015 I + 0,007 А) | |
|
10 А |
0,01 А |
± (0,015 I + 0,07 А) | |
|
DM-65 |
600 мкА |
0,1 мкА |
± (0,01 I + 0,7 мкА) |
|
6000 мкА |
1 мкА |
± (0,01 I + 7 мкА) | |
|
60 мА |
0,01 мА |
± (0,01 + 0,07 мА) | |
|
600 мА |
0,1 мА |
± (0,01 I + 0,7 мА) | |
|
6 А |
0,001 А |
± (0,015 I + 0,007 А) | |
|
10 А |
0,01 А |
± (0,015 I + 0,07 А) | |
|
DM-200A DM-210A DM-510A |
600 мкА |
0,1 мкА |
± (0,005 I + 0,5 мкА) |
|
6000 мкА |
1 мкА |
± (0,005 I + 3 мкА) | |
|
60 мА |
0,01 мА |
± (0,005 I + 0,05 мА) | |
|
600 мА |
0,1 мА |
± (0,005 I + 0,3 мА) | |
|
6 А |
0,001 А |
± (0,012 I + 0,006 А) | |
|
8 А |
0,01 А |
± (0,018 I + 0,06 А) | |
|
DM-310 DM-330 DM-350 |
600 мкА 1) |
0,1 мкА |
± (0,012 I + 0,3 мкА) |
|
2000 мкА1) |
1 мкА |
± (0,012 I + 3 мкА) | |
|
6 А |
0,001 А |
± (0,009 I + 0,003 А) | |
|
10 А |
0,01 А |
± (0,009 I + 0,03 А) | |
|
DM-810A DM-820A DM-830A DML-430A |
600 мкА |
0,1 мкА |
± (0,002 I + 0,4 мкА) |
|
6000 мкА |
1 мкА |
± (0,002 I + 4 мкА) | |
|
60 мА |
0,01 мА |
± (0,002 I + 0,04 мА) | |
|
600 мА |
0,1 мА |
± (0,002 I + 0,4 мА) | |
|
6 А |
0,001 А |
± (0,002 I + 0,004 А) | |
|
10 А |
0,01 А |
± (0,002 I + 0,04 А) | |
|
DM-860A |
500 мкА |
0,01 мкА |
± (0,0015 I + 0,2 мкА) |
|
5000 мкА |
0,1 мкА |
± (0,001 I + 2 мкА) | |
|
50 мА |
0,001 мА |
± (0,0015 I + 0,02 мА) | |
|
500 мА |
0,01 мА |
± (0,0015 I + 0,3 мА) | |
|
5 А |
0,0001 А |
± (0,005 I + 0,002 А) | |
|
10 А |
0,001 А |
± (0,005 I + 0,02 А) | |
|
1) - только для модификации DM-350 | |||
Примечание - I - измеренное значение силы постоянного тока
Таблица 5 - Основные метрологические характеристики мультиметров в режиме измерения силы переменного тока_________________________________________________________________
|
Модификация |
Диапазоны частот |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
DM-45 |
40 - 400 Гц |
400 мкА |
0,1 мкА |
± (0,018 • I + 1 мкА) |
|
4000 мкА |
1 мкА |
± (0,018 • I + 10 мкА) | ||
|
40 мА |
0,01 мА |
± (0,018 • I + 0,1 мА) | ||
|
400 мА |
0,1 мА |
± (0,018 • I + 1 мА) | ||
|
4 А |
0,001 А |
± (0,025 • I + 0,01 А) | ||
|
10 А |
0,01 А |
± (0,025 • I + 0,1 А) | ||
|
DM-65 |
40 - 400 Гц |
600 мкА |
0,1 мкА |
± (0,018 • I + 1 мкА) |
|
6000 мкА |
1 мкА |
± (0,018 • I + 10 мкА) | ||
|
60 мА |
0,01 мА |
± (0,018 • I + 0,1 мА) | ||
|
600 мА |
0,1 мА |
± (0,018 • I + 1 мА) | ||
|
6 А |
0,001 А |
± (0,025 • I + 0,01 А) | ||
|
10 А |
0,01 А |
± (0,025 • I + 0,1 А) | ||
|
DM-200A DM-210A DM-510A |
40 - 400 Гц |
600 мкА |
0,1 мкА |
± (0,01 • I + 0,3 мкА) |
|
6000 мкА |
1 мкА |
± (0,01 • I + 3 мкА) | ||
|
60 мА |
0,01 мА |
± (0,01 • I + 0,03 мА) | ||
|
600 мА |
0,1 мА |
± (0,01 • I + 0,3 мА) | ||
|
6 А |
0,001 А |
± (0,012 • I + 0,006 А) | ||
|
8 А |
0,01 А |
± (0,018 • I + 0,06 А) | ||
|
DM-310 DM-330 DM-350 |
50 - 500 Гц |
600 мкА1) |
0,1 мкА |
± (0,012 • I + 0,3 мкА) |
|
2000 мкА 1) |
1 мкА |
± (0,012 • I + 3 мкА) | ||
|
6 А |
0,001 А |
± (0,012 • I + 0,003 А) | ||
|
10 А |
0,01 А |
± (0,014 • I + 0,03 А) | ||
|
DM-810A DM-820A DM-830A DML-430A |
50 - 60 Гц |
600 мкА |
0,1 мкА |
± (0,006 • I + 0,3 мкА) |
|
6000 мкА |
1 мкА |
± (0,006 • I + 3 мкА) | ||
|
60 мА |
0,01 мА |
± (0,006 • I + 0,03 мА) | ||
|
600 мА |
0,1 мА |
± (0,01 • I + 0,3 мА) | ||
|
6 А |
0,001 А |
± (0,008 • I + 0,006 А) | ||
|
10 А |
0,01 А |
± (0,008 • I + 0,06 А) | ||
|
40 - 50 Гц 60 - 1000 Гц |
600 мкА |
0,1 мкА |
± (0,008 • I + 0,4 мкА) | |
|
6000 мкА |
1 мкА |
± (0,008 • I + 4 мкА) | ||
|
60 мА |
0,01 мА |
± (0,008 • I + 0,04 мА) | ||
|
600 мА |
0,1 мА |
± (0,01 • I + 0,4 мА) | ||
|
6 А |
0,001 А |
± (0,008 • I + 0,006 А) | ||
|
10 А |
0,01 А |
± (0,008 • I + 0,06 А) | ||
|
DM-860A |
50 - 60 Гц |
500 мкА |
0,01 мкА |
± (0,005 • I + 0,5 мкА) |
|
5000 мкА |
0,1 мкА |
± (0,005 • I + 5 мкА) | ||
|
50 мА |
0,001 мА |
± (0,005 • I + 0,05 мА) | ||
|
500 мА |
0,01 мА |
± (0,005 • I + 0,5 мА) | ||
|
5 А |
0,0001 А |
± (0,005 • I + 0,005 А) | ||
|
10 А |
0,001 А |
± (0,005 • I + 0,05 А) | ||
|
40 - 50 Гц 60 - 1000 Гц |
500 мкА |
0,01 мкА |
± (0,007 • I + 0,5 мкА) | |
|
5000 мкА |
0,1 мкА |
± (0,007 • I + 5 мкА) | ||
|
50 мА |
0,001 мА |
± (0,007 • I + 0,05 мА) | ||
|
500 мА |
0,01 мА |
± (0,007 • I + 0,5 мА) | ||
|
5 А |
0,0001 А |
± (0,007 • I + 0,005 А) | ||
|
10 А |
0,001 А |
± (0,007 • I + 0,05 А) |
|
Модификация |
Диапазоны частот |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
DM-860A |
1 - 20 кГц |
500 мкА |
0,01 мкА |
± (0,02 • I + 0,5 мкА) |
|
5000 мкА |
0,1 мкА |
± (0,02 • I + 5 мкА) | ||
|
50 мА |
0,001 мА |
± (0,02 • I + 0,05 мА) | ||
|
500 мА |
0,01 мА |
± (0,02 • I + 0,5 мА) | ||
|
5 А |
0,0001 А |
Не нормирована | ||
|
10 А |
0,001 А |
Не нормирована | ||
|
20 - 100 кГц |
500 мкА |
0,01 мкА |
± (0,05 • I + 0,5 мкА) | |
|
5000 мкА |
0,1 мкА |
± (0,05 • I + 5 мкА) | ||
|
50 мА |
0,001 мА |
± (0,05 • I + 0,05 мА) | ||
|
500 мА |
0,01 мА |
± (0,05 • I + 0,5 мА) | ||
|
5 А |
0,0001 А |
Не нормирована | ||
|
10 А |
0,001 А |
Не нормирована | ||
|
1) - только для модификации DM-350 | ||||
Примечание - I - измеренное значение силы переменного тока
Таблица 6 - Основные метрологические характеристики мультиметров в режиме измерения электрического сопротивления
|
Модификация |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
DM-25 |
200 Ом |
0,1 Ом |
± (0,012 • R + 0,5 Ом) |
|
2000 Ом |
1 Ом |
± (0,01 • R + 5 Ом) | |
|
20 кОм |
0,01 кОм |
± (0,01 • R + 0,05 кОм) | |
|
200 кОм |
0,1 кОм |
± (0,01 • R + 0,5 кОм) | |
|
2000 кОм |
1 кОм |
± (0,012 • R + 5 кОм) | |
|
DM-45 |
400 Ом |
0,1 Ом |
± (0,01 • R + 0,5 Ом) |
|
4 кОм |
0,001 кОм |
± (0,01 • R + 0,005 кОм) | |
|
40 кОм |
0,01 кОм |
± (0,01 • R + 0,05 кОм) | |
|
400 кОм |
0,1 кОм |
± (0,01 • R + 0,5 кОм) | |
|
4 МОм |
0,001 МОм |
± (0,015 • R + 0,005 МОм) | |
|
40 МОм |
0,01 МОм |
± (0,03 • R + 0,1 МОм) | |
|
DM-65 |
600 Ом |
0,1 Ом |
± (0,01 • R + 0,5 Ом) |
|
6 кОм |
0,001 кОм |
± (0,01 • R + 0,005 кОм) | |
|
60 кОм |
0,01 кОм |
± (0,01 • R + 0,05 кОм) | |
|
600 кОм |
0,1 кОм |
± (0,01 • R + 0,5 кОм) | |
|
6 МОм |
0,001 МОм |
± (0,015 • R + 0,005 МОм) | |
|
60 МОм |
0,01 МОм |
± (0,03 • R + 0,1 МОм) | |
|
DM-200A DM-210A DM-510A |
600 Ом |
0,1 Ом |
± (0,005 • R + 0,4 Ом) |
|
6 кОм |
0,001 кОм |
± (0,005 • R + 0,004 кОм) | |
|
60 кОм |
0,01 кОм |
± (0,005 • R + 0,04 кОм) | |
|
600 кОм |
0,1 кОм |
± (0,005 • R + 0,4 кОм) | |
|
6 МОм |
0,001 МОм |
± (0,007 • R + 0,004 МОм) | |
|
60 МОм |
0,01 МОм |
± (0,012 • R + 0,04 МОм) | |
|
DM-300 DM-310 DM-330 DM-350 |
600 Ом |
0,1 Ом |
± (0,008 • R + 0,4 Ом) |
|
6 кОм |
0,001 кОм |
± (0,007 • R + 0,002 кОм) | |
|
60 кОм |
0,01 кОм |
± (0,007 • R + 0,02 кОм) | |
|
600 кОм |
0,1 кОм |
± (0,007 • R + 0,2 кОм) | |
|
6 МОм |
0,001 МОм |
± (0,009 • R + 0,004 МОм) | |
|
60 МОм |
0,01 МОм |
± (0,02 • R + 0,04 МОм) |
|
Модификация |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
DM-810A DM-820A DM-830A DML-430A |
600 Ом |
0,1 Ом |
± (0,001 • R + 0,3 Ом) |
|
6 кОм |
0,001 кОм |
± (0,001 • R + 0,003 кОм) | |
|
60 кОм |
0,01 кОм |
± (0,001 • R + 0,03 кОм) | |
|
600 кОм |
0,1 кОм |
± (0,001 • R + 0,3 кОм) | |
|
6 МОм |
0,001 МОм |
± (0,004 • R + 0,003 МОм) | |
|
60 МОм |
0,01 МОм |
± (0,015 • R + 0,05 МОм) | |
|
DM-860A |
500 Ом |
0,01 Ом |
± (0,0007 • R + 0,1 Ом) |
|
5 кОм |
0,0001 кОм |
± (0,0007 • R + 0,0002 кОм) | |
|
50 кОм |
0,001 кОм |
± (0,001 • R + 0,002 кОм) | |
|
500 кОм |
0,01 кОм |
± (0,001 • R + 0,02 кОм) | |
|
5 МОм |
0,0001 МОм |
± (0,003 • R + 0,0006 МОм) | |
|
50 МОм |
0,001 МОм |
± (0,02 • R + 0,006 МОм) | |
|
PDMM-20 |
6 кОм |
0,001 кОм |
± (0,012 • R + 0,006 кОм) |
|
60 кОм |
0,01 кОм |
± (0,01 • R + 0,04 кОм) | |
|
600 кОм |
0,1 кОм |
± (0,01 • R + 0,4 кОм) | |
|
6 МОм |
0,001 МОм |
± (0,02 • R + 0,004 МОм) |
Примечание - R - измеренное значение электрического сопротивления
Таблица 7 - Основные метрологические характеристики мультиметров в режиме измерения электрической емкости
|
Модификация |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
DM-45 |
40 нФ |
0,01 нФ |
± (0,035 • С + 0,2 нФ) |
|
400 нФ |
0,1 нФ |
± (0,025 • С + 0,5 нФ) | |
|
4 мкФ |
0,001 мкФ |
± (0,035 • С + 0,005 мкФ) | |
|
40 мкФ |
0,01 мкФ |
± (0,04 • С + 0,05 мкФ) | |
|
200 мкФ |
0,1 мкФ |
± (0,05 • С + 0,5 мкФ) | |
|
DM-65 |
40 нФ |
0,01 нФ |
± (0,035 • С + 0,2 нФ) |
|
400 нФ |
0,1 нФ |
± (0,025 • С + 0,5 нФ) | |
|
4 мкФ |
0,001 мкФ |
± (0,035 • С + 0,005 мкФ) | |
|
40 мкФ |
0,01 мкФ |
± (0,04 • С + 0,05 мкФ) | |
|
400 мкФ |
0,1 мкФ |
± (0,05 • С + 0,5 мкФ) | |
|
4000 мкФ |
1 мкФ |
Не нормирована | |
|
DM-210A DM-510A |
60 нФ |
0,01 нФ |
± (0,02 • С + 0,05 нФ) |
|
600 нФ |
0,1 нФ |
± (0,02 • С + 0,5 нФ) | |
|
6 мкФ |
0,001 мкФ |
± (0,015 • С + 0,005 мкФ) | |
|
60 мкФ |
0,01 мкФ |
± (0,015 • С + 0,05 мкФ) | |
|
600 мкФ |
0,1 мкФ |
± (0,015 • С + 0,5 мкФ) | |
|
3000 мкФ |
1 мкФ |
± (0,02 • С + 5 мкФ) | |
|
DM-310 DM-330 DM-350 |
600 нФ |
0,1 нФ |
± (0,019 • С + 0,2 нФ) 1) |
|
6 мкФ |
0,001 мкФ |
± (0,016 • С + 0,004 мкФ) | |
|
60 мкФ |
0,01 мкФ |
± (0,016 • С + 0,04 мкФ) | |
|
600 мкФ |
0,1 мкФ |
± (0,016 • С + 0,4 мкФ) | |
|
2000 мкФ |
1 мкФ |
± (0,016 • С + 4 мкФ) | |
|
DM-810A DM-820A DM-830A DML-430A |
60 нФ |
0,01 нФ |
± (0,008 • С + 0,03 нФ) |
|
600 нФ |
0,1 нФ |
± (0,008 • С + 0,3 нФ) | |
|
6 мкФ |
0,001 мкФ |
± (0,01 • С + 0,003 мкФ) | |
|
60 мкФ |
0,01 мкФ |
± (0,02 • С + 0,03 мкФ) | |
|
600 мкФ |
0,1 мкФ |
± (0,035 • С + 0,5 мкФ) | |
|
6 мФ |
0,001 мФ |
± (0,05 • С + 0,005 мФ) | |
|
25 мФ |
0,01 мФ |
± (0,065 • С + 0,05 мФ) |
|
Модификация |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
DM-860A |
50 нФ |
0,01 нФ |
± (0,008 • С + 0,03 нФ) |
|
500 нФ |
0,1 нФ |
± (0,008 • С + 0,3 нФ) | |
|
5 мкФ |
0,001 мкФ |
± (0,015 • С + 0,003 мкФ) | |
|
50 мкФ |
0,01 мкФ |
± (0,025 • С + 0,03 мкФ) | |
|
500 мкФ |
0,1 мкФ |
± (0,035 • С + 0,5 мкФ) | |
|
5 мФ |
0,001 мФ |
± (0,05 • С + 0,005 мФ) | |
|
25 мФ |
0,01 мФ |
± (0,065 • С + 0,05 мФ) | |
|
PDMM-20 |
100 нФ |
0,1 нФ |
± (0,035 • С + 0,6 нФ) |
|
1000 нФ |
1 нФ |
± (0,035 • С + 6 нФ) | |
|
10 мкФ |
0,01 мкФ |
± (0,035 • С + 0,06 мкФ) | |
|
100 мкФ |
0,1 мкФ |
± (0,035 • С + 0,6 мкФ) |
1) - в диапазоне измерений до 60 нФ погрешность измерений не нормирована
Примечание - С - измеренное значение электрической емкости
Таблица 8 - Основные метрологические характеристики мультиметров в режиме измерения
частоты переменного тока
|
Модификация |
Пределы (диапазоны) измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
DM-45 DM-65 |
9,999 Гц |
0,001 Гц |
± (0,01 • f + 0,005 Гц) |
|
99,99 Гц |
0,01 Гц |
± (0,01 • f + 0,05 Гц) | |
|
999,9 Гц |
0,1 Гц |
± (0,01 • f + 0,5 Гц) | |
|
9,999 кГц |
0,001 кГц |
± (0,01 • f + 0,005 кГц) | |
|
99,99 кГц |
0,01 кГц |
± (0,01 • f + 0,05 кГц) | |
|
999,9 кГц |
0,1 кГц |
± (0,01 • f + 0,5 кГц) | |
|
9,999 МГц |
0,001 МГц |
Не нормирована | |
|
DM-200A DM-210A DM-510A |
9,999 Гц |
0,001 Гц |
± (0,0003 • f + 0,003 Гц) |
|
99,99 Гц |
0,01 Гц |
± (0,0003 • f + 0,03 Гц) | |
|
999,9 Гц |
0,1 Гц |
± (0,0003 • f + 0,3 Гц) | |
|
9,999 кГц |
0,001 кГц |
± (0,0003 • f + 0,003 кГц) | |
|
99,99 кГц |
0,01 кГц |
± (0,0003 • f + 0,03 кГц) | |
|
999,9 кГц |
0,1 кГц |
± (0,0003 • f + 0,3 кГц) | |
|
DM-300 DM-310 DM-330 DM-350 |
9,999 Гц |
0,001 Гц |
Не нормирована |
|
99,99 Гц |
0,01 Гц |
± (0,0005 • f + 0,01 Гц) | |
|
999,9 Гц |
0,1 Гц |
± (0,0005 • f + 0,1 Гц) | |
|
9,999 кГц |
0,001 кГц |
± (0,0005 • f + 0,001 кГц) | |
|
99,99 кГц |
0,01 кГц |
± (0,0005 • f + 0,01 кГц) | |
|
DM-810A DM-820A DM-830A DML-430A |
99,99 Гц |
0,01 Гц |
± (0,0004 • f + 0,04 Гц) |
|
999,9 Гц |
0,1 Гц |
± (0,0004 • f + 0,4 Гц) | |
|
9,999 кГц |
0,001 кГц |
± (0,0004 • f + 0,004 кГц) | |
|
DM-860A |
5 Гц - 200 кГц |
_ |
± (0,0002 • f + 4 е.м.р.) |
|
PDMM-20 |
10 Гц - 30 кГц |
_ |
± (0,005 • f + 4 е.м.р.) |
Примечания:
f - измеренное значение частоты переменного тока;
е.м.р. - единица младшего разряда.
Таблица 9 - Основные метрологические характеристики мультиметров в режиме измерения температуры с помощью термопары типа К
|
Модификация |
Диапазоны измерений |
Пределы допускаемой абсолютной погрешности измерений 1) |
|
DM-45 DM-65 |
от минус 20 до 0 °С |
± (0,06 • T + 5 °С) |
|
от 0 до плюс 400 °С |
± (0,015 • T + 4 °С) | |
|
от плюс 400 до плюс 1000 °С |
± (0,018 • T + 5 °С) | |
|
DM-21OA DM-51OA |
от минус 50 до плюс 1000 °С |
± (0,003 • T + 3 °С) |
|
DM-820A DM-830A DML-430A |
от минус 50 до плюс 1000 °С |
± (0,003 • T + 2 °С) |
|
DM-860A |
от минус 50 до плюс 1000 °С |
± (0,003 • T + 1,5 °С) |
|
1) - погрешности измерений нормированы без учета погрешности используемой термопары | ||
Примечание - Т - измеренное значение температуры
Таблица 10 - Основные технические характеристики мультиметров
|
Наименование параметра |
Значение |
|
Питание: - DM-25, DM-45, DM-65, DM-300, DM-310, DM-330, DM-350, DM-810A, DM-820A, DM-830A, DM-860A, DML-430A - DM-200A, DM-210A, DM-510A - PDMM-20 |
1 элемент питания 9 В («Крона», NEDA 1604, IEC 6F22) 2 элемента питания 1,5 В (ААА, NEDA 24А, IEC LR03) 1 элемент питания 3 В (NEDA-54004LC, IEC-CR2032) |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от 0 до плюс 40 80 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
200 х 100 х 50 |
|
Масса, кг, не более |
0,6 |
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель мультиметров методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки мультиметров цифровых DM, PDMM, DML представлен в таблице 9. Таблица 11
|
Наименование |
Количество |
|
Мультиметр |
1 |
|
Комплект измерительных принадлежностей |
1 |
|
Элемент питания |
1 (2) |
|
Сумка для переноски |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
Поверка
Поверка мультиметров цифровых DM, PDMM, DML осуществляется по документу МП-360/447-2012 «Мультиметры цифровые DM, PDMM, DML. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 19 ноября 2012 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
- калибратор универсальный FLUKE 5520A
диапазон воспроизведения напряжения постоянного тока: 0 - 1000 В;
предел допускаемой абсолютной погрешности (AU): ± (0,000011 - 0,000018)-U;
диапазон воспроизведения напряжения переменного тока: 1 мВ - 1020 В (10 Гц - 500 кГц);
предел допускаемой абсолютной погрешности (AU): ± (0,00015 - 0,002)^U;
диапазон воспроизведения силы постоянного тока: 0 - 20,5 А;
предел допускаемой абсолютной погрешности (AI): ± (0,0001 - 0,0005)-I;
диапазон воспроизведения силы переменного тока: 29 мкА -20,5 А (10 Гц - 30 кГц);
предел допускаемой абсолютной погрешности (AI): ± (0,0004 - 0,003)-I;
диапазон воспроизведения частоты переменного тока: 0,01 Гц - 2 МГц;
предел допускаемой абсолютной погрешности (Af): ± (2,540-6)f;
диапазон воспроизведения электрического сопротивления: 0,0001 Ом - 1100 МОм;
предел допускаемой абсолютной погрешности (AR): ± (0,000028 - 0,003)-R;
диапазон воспроизведения электрической емкости: 0,19 нФ - 110 мФ;
предел допускаемой абсолютной погрешности (AC): ± (0,0025 - 0,011)^C;
имитация сигнала термопары типа К: от минус 200 до 1372 °С;
предел допускаемой абсолютной погрешности (AT): ± (0,16 - 0,4) °C
Сведения о методах измерений
Методы измерений с помощью мультиметров цифровых DM, PDMM, DML указаны в документе «Мультиметры цифровые DM, PDMM, DML. Руководство по эксплуатации».
Нормативные документы
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2 Техническая документация фирмы-изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Другие Мультиметры
