Тестеры электрические GT-220, GT-540
| Номер в ГРСИ РФ: | 35077-13 |
|---|---|
| Производитель / заявитель: | Фирма "Greenlee Textron", США |
Для измерения параметров электрических цепей постоянного и переменного тока и тестирования электрических цепей на непрерывность, область применения - электротехника, электроприводы, промышленная автоматизация, системы распределения энергии и электромеханическое оборудование.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 35077-13 |
| Действует | по 06.05.2018 |
| Наименование | Тестеры электрические |
| Модель | GT-220, GT-540 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9239cb70-6e33-e146-d23e-e4133bc617ae |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2013 |
| Страна-производитель | США |
| Примечание | 06.05.2013 утвержден вместо 35077-07 |
| Информация о сертификате | |
| Срок действия сертификата | 06.05.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 466 п. 21 от 06.05.201308 от 13.06.07 п.52 |
Производитель / Заявитель
Фирма "Greenlee Textron Inc.", СОЕДИНЕННЫЕ ШТАТЫ
США
4455 Boeing Drive, Rockford, IL 61109-2988 USA
Поверка
| Методика поверки / информация о поверке | МП-375/447-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
35077-13: Описание типа
2013-35077-13.pdf
|
Скачать | 93.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Тестеры электрические GT-220, GT-540 (далее по тексту - тестеры) предназначены для измерения напряжения постоянного и переменного тока, электрического сопротивления, электрической емкости (только GT-540).
Описание
Тестеры электрические GT-220, GT-540 представляют собой портативные многофункциональные электроизмерительные приборы, конструктивно выполненные в специальном пластмассовом защитном корпусе. Принцип работы тестеров заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
На лицевой панели тестеров расположены функциональные клавиши, поворотный переключатель, входные разъёмы, предназначенные для присоединения измерительных проводов и подключения их к измеряемой цепи и жидкокристаллический цифровой дисплей. Включение и выключение тестеров и выбор режимов измерения осуществляется при помощи поворотного переключателя. Функциональные клавиши служат для переключения пределов измерений и выбора специальных функций при измерениях. На нижней поверхности тестеров расположен отсек, закрытый съемной крышкой, для установки элементов питания.
Для проведения измерений тестеры непосредственно подключают к измеряемой цепи. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.
Отличие модификаций тестеров электрических GT-220, GT-540 заключается в различных функциональных возможностях и технических характеристиках.

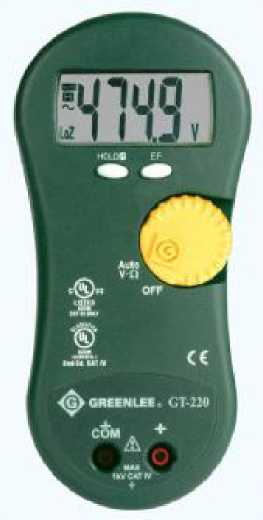

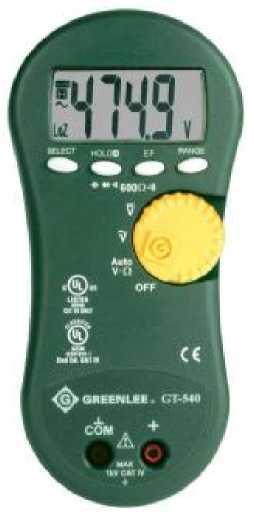

Фотографии общего вида тестеров представлены на рисунке 1.
Рисунок 1 - Фотографии общего вида тестеров электрических GT-220, GT-540
Технические характеристики
Основные метрологические и технические характеристики тестеров электрических
GT-220, GT-540 представлены в таблицах 1 - 5.
Таблица 1 - Основные метрологические характеристики тестеров в режиме измерения напряжения постоянного тока
|
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений | |
|
GT-220 |
GT-540 | ||
|
6 В |
0,001 В |
± (0,013 • U + 0,002 В) |
± (0,008 • U + 0,002 В) |
|
60 В |
0,01 В |
± (0,013 • U + 0,01 В) |
± (0,008 • U + 0,01 В) |
|
600 В |
0,1 В |
± (0,012 • U + 0,4 В) |
± (0,012 • U + 0,4 В) |
|
1000 В |
1 В |
± (0,015 • U + 8 В) |
± (0,015 • U + 8 В) |
Примечание - U - измеренное значение напряжения постоянного тока.
Таблица 2 - Основные метрологические характеристики тестеров в режиме измерения напряжения переменного тока (диапазон частот от 50 до 60 Гц)
|
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений | |
|
GT-220 |
GT-540 | ||
|
6 В |
0,001 В |
± (0,025 • U + 0,003 В) |
± (0,015 • U + 0,003 В) |
|
60 В |
0,01 В |
± (0,025 • U + 0,03 В) |
± (0,015 • U + 0,03 В) |
|
600 В |
0,1 В |
± (0,025 • U + 0,6 В) |
± (0,02 • U + 0,6 В) |
|
1000 В |
1 В |
± (0,028 • U + 8 В) |
± (0,028 • U + 8 В) |
Примечание - U - измеренное значение напряжения постоянного тока.
Таблица 3 - Основные метрологические характеристики тестеров в режиме измерения
электрического сопротивления
|
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений | |
|
GT-220 |
GT-540 | ||
|
600 Ом |
0,1 Ом |
_ |
± (0,02 • R + 0,6 Ом)1 |
|
6 кОм |
0,001 кОм |
± (0,009 • R + 0,004 кОм)2 |
± (0,009 • R + 0,004 кОм)2 |
|
60 кОм |
0,01 кОм |
± (0,009 • R + 0,04 кОм) |
± (0,009 • R + 0,04 кОм) |
|
600 кОм |
0,1 кОм |
± (0,009 • R + 0,1 кОм) |
± (0,009 • R + 0,1 кОм) |
|
6 МОм |
0,001 МОм |
± (0,012 • R + 0,004 МОм) |
± (0,012 • R + 0,004 МОм) |
Примечания:
1 - в диапазоне измерений до 120 Ом предел допускаемой абсолютной погрешности измерений составляет ± (0,02 • R + 3,6 Ом);
2 - в диапазоне измерений до 1,2 кОм предел допускаемой абсолютной погрешности измерений составляет ± (0,009 • R + 0,024 кОм);
R - измеренное значение электрического сопротивления.
Таблица 4 - Основные метрологические характеристики тестеров в режиме измерения электрической емкости (только для тестеров GT-540)
|
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
100 нФ |
0,1 нФ |
± (0,035 • С + 0,5 нФ)1 |
|
1000 нФ |
1 нФ |
± (0,025 • С + 2 нФ) |
|
10 мкФ |
0,01 мкФ |
± (0,025 • С + 0,02 мкФ) |
|
100 мкФ |
0,1 мкФ |
± (0,025 • С + 0,2 мкФ) |
|
2000 мкФ |
1 мкФ |
± (0,025 • С + 5 мкФ) |
Примечания:
1 - в диапазоне измерений до 50 нФ погрешность не нормируется; С - измеренное значение электрической емкости.
Таблица 5 - Основные технические характеристики тестеров
|
Наименование параметра |
Значение |
|
Питание |
1 элемент питания 9 В типа «Крона» (NEDA 1604, JIS 006P, IEC 6F22) |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от минус 10 до плюс 50 80 |
|
Габаритные размеры (длина х ширина х высота), мм |
170 х 80 х 50 |
|
Масса, кг, не более |
0,32 |
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель тестеров методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки тестеров электрических GT-220, GT-540 представлен в таблице 6. Таблица 6
|
Наименование |
Количество |
|
Тестер |
1 |
|
Измерительные провода |
2 |
|
Элемент питания 9 В |
1 |
|
Сумка для переноски |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
Поверка
осуществляется по документу МП-375/447-2012 «Тестеры электрические GT-220, GT-540. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 19 ноября 2012 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
- калибратор универсальный FLUKE 5520A
диапазон воспроизведения напряжения постоянного тока: 0 - 1000 В;
пределы допускаемой абсолютной погрешности (AU): ± (0,000011 - 0,000018)^U;
диапазон воспроизведения напряжения переменного тока: 1 мВ - 1020 В (10 Гц - 500 кГц);
пределы допускаемой абсолютной погрешности (AU): ± (0,00015 - 0,002)^U;
диапазон воспроизведения электрического сопротивления: 0,0001 Ом - 1100 МОм;
пределы допускаемой абсолютной погрешности (AR): ± (0,000028 - 0,003)^R;
диапазон воспроизведения электрической емкости: 0,19 нФ - 110 мФ;
пределы допускаемой абсолютной погрешности (AC): ± (0,0025 - 0,011)^C.
Сведения о методах измерений
Методы измерений с помощью тестеров электрических GT-220, GT-540 указаны в документе «Тестеры электрические GT-220, GT-540. Руководство по эксплуатации».
Нормативные документы
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2 Техническая документация фирмы-изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
