Анализаторы цифровых абонентских линий ELQ 2+, ELQ 30
| Номер в ГРСИ РФ: | 35236-12 |
|---|---|
| Производитель / заявитель: | Кооператив "Elektronika", Венгрия |
Для измерения параметров и оперативного тестирования телефонных линий, и оборудования, для проведения настройки, технического обслуживания, ремонта и контроля качества телефонных линий и оборудования.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 35236-12 |
| Действует | по 21.11.2017 |
| Наименование | Анализаторы цифровых абонентских линий |
| Модель | ELQ 2+, ELQ 30 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7e43262b-068e-39bd-169c-43543118248e |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 33.04 |
| Год регистрации | 2012 |
| Страна-производитель | Венгрия |
| Примечание | 21.11.2012 утвержден вместо 35236-07 |
| Информация о сертификате | |
| Срок действия сертификата | 21.11.2017 |
| Номер сертификата | 48796 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1052 п. 03 от 21.11.201208 от 13.06.07 п.217 |
Производитель / Заявитель
Кооператив техники связи "Elektronika", ВЕНГРИЯ
Венгрия
HUNGARY-1135 BUDAPEST, Reiter Ferenc u.. 52-54, тел. (36-1) 340-21-38, телефакс 340-2139, E-mail: sales@elektronica.ru
Поверка
| Методика поверки / информация о поверке | МП 409-000-000 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 32 (97%) |
| Неуспешных поверок (СИ непригодно) | 1 (3 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
35236-12: Описание типа
2012-35236-12.pdf
|
Скачать | 98.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Анализаторы цифровых абонентских линий ELQ 2+, ELQ 30 (далее - анализаторы) предназначены для измерения электрических параметров кабелей с металлическими жилами на абонентских линиях связи.
Описание
Анализаторы представляют собой портативные приборы с жидкокристаллическим экраном с подсветкой размером 320x240 пикселей, работающие от встроенных аккумуляторов или от сети переменного тока через внешний адаптер. Анализаторы объединяют в себе генератор нормированных электрических аналоговых испытательных сигналов в диапазоне частот от 10 кГц до 2,2 МГц (ELQ 2+) и от 25 кГц до 30 МГц (ELQ 30) и измерительное устройство.
Принцип действия анализаторов основан на воспроизведении эталонной частоты задающим генератором, формировании на выходе анализатора гармонических сигналов в заданном диапазоне частот с заданным уровнем мощности и измерении уровней мощности гармонического или шумового сигнала, поступающего на вход, в широкополосном и селективном режимах. На основании измеренных значений вычисляются результаты в режиме анализа спектра, режимах измерения широкополосного шума с встроенными стандартными фильтрами для ISDN BRA, ISDN PRA, HDSL, ADSL (ELQ 2+); ADSL, ADSL 2+, VDSL (ELQ 30); затухания, защищенности от переходов на ближнем и дальнем конце. Имеются встроенные схемы, позволяющие выполнять измерения импеданса, затухания несогласованности и асимметрии, регистрации импульсных помех и кратковременных перерывов. Имеется также режим рефлектометра и другие функции тестирования, а в ELQ 2+ также режим моста (с дополнительной опцией моста) для оценки параметров жил металлического кабеля (сопротивления изоляции, сопротивления пары жил по шлейфу, емкости и напряжения постоянного и переменного тока). Обеспечиваются автоматические измерения с одного конца или от-конца-до-конца с помощью двух приборов в режимах ВЕДУЩИЙ-ВЕДОМЫЙ.

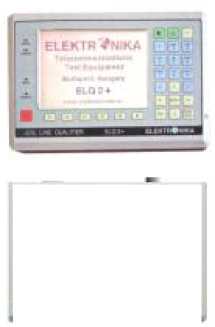

Общий вид анализаторов и схема пломбировки от несанкционированного доступа (пломба, выполненная из однократно наклеиваемой ленты с уникальным изображением),
представлены на рисунках 1 и 2 соответственно.
Место для наклейки
Рисунок 1- Общий вид анализаторов Рисунок 2- Схема пломбировки анализатора
Программное обеспечение
Программное обеспечение (ПО) встроенное, версия 5.42R для ELQ 2+, 3.70 для ELQ 30 с управляющими функциями.
Идентификационные данные ПО следующие:
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ELQ2+_SW |
Elq2Plus_c |
5.42R |
b60e937b8d3c318519de99611414f608 |
Значение хэш-функции 128 бит |
|
ELQ30SW |
ELQ30c |
3.70 |
960e881e8496e4c499e9a158965fd9b5 |
Значение хэш-функции 128 бит |
Анализатор по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений относится к группе "С". Запись ПО осуществляется в процессе производства. Доступ к внутренним частям анализатора, включая процессор, защищен конструкцией анализатора и этикеткой. Модификация ПО возможна только на предприятии изготовителя.
Технические характеристики
|
Характеристика |
ELQ 2+ |
ELQ 30 |
|
Диапазон частот, кГц |
10 - 2200 |
25 - 30000 |
|
Пределы допускаемой абсолютной погрешности частоты f, Гц |
±(0,001 f + 2) | |
|
Уровень мощности сигнала на выходе относительно 1 мВт, дБм Пределы допускаемой относительной погрешности уровня мощности сигнала на выходе, дБ: - 0 дБм: (10 - 2200) кГц (ELQ 2+), (100 - 5000) кГц (ELQ 30) - 0 дБм: (25 - 30000) кГц (ELQ 30) Диапазон измерения уровней сигнала, дБм - в селективном режиме - в режиме измерения шума Пределы допускаемой относительной погрешности измерения уровня сигнала, дБ - 0 дБм: (10 - 2200) кГц (ELQ 2+), (100 - 5000) кГц (ELQ 30) - 0 дБм: (25 - 30000) кГц (ELQ 30) |
от 0 до -24 ±0,3 - от -90 до +5 от -80 до 0 ±0,3 |
от -10 до +10 ±0,3 ±1 от -100 до +10 от -100 до 0 ±0,3 ±1 |
|
Диапазон измерения затухания асимметрии, дБ Пределы допускаемой относительной погрешности измерения затухания асимметрии, дБ - (10 - 1000) кГц (ELQ 2+), (100 - 5000) кГц (ELQ 30) - (10 - 2200) кГц (ELQ 2+), (25 - 30000) кГц (ELQ 30) |
0 - 40 ±1 ±2 | |
|
Диапазон измерения импеданса, Ом - (0,2 - 10) кГц - (10 -2200) кГц - (25 - 30000) кГц Пределы допускаемой абсолютной погрешности измерения импеданса Z, Ом - (10 - 1000) кГц (ELQ 2+), (100 - 30000) кГц (ELQ 30) - (0,2 - 2200) кГц (ELQ 2+) |
300 - 1600 50 - 400 ±(0,05-Z + 5) |
50 - 400 ±(0,05-Z + 5) ±(0,1-Z + 5) |
|
Диапазон измерения затухания несогласованности, дБ Пределы допускаемой относительной погрешности измерения затухания несогласованности (20 дБ), дБ - (10 - 1000) кГц (ELQ 2+), (100 - 5000) кГц (ELQ 30) - (10 - 2200) кГц (ELQ 2+), (100 - 18000) кГц (ELQ 30) |
0 - 40 | |
|
±1 ±2,5 |
±1 ±2 | |
|
Импеданс на выходе, Ом, |
100, 120, 135, 150,600 |
100, 120, 135, 150 |
|
Импеданс на входе, Ом, - с допустимым отклонением, % - с внешним пробником с затуханием 10 дБ |
100, 120, 135, 150, 600 ±5 >20000 |
100, 120, 135, 150 ±5 >5000 |
|
Характеристика |
ELQ 2+ ELQ 30 |
|
Общие характеристики | |
|
Рабочие условия применения: - температура окружающей среды, °C - относительная влажность воздуха, % |
5 - 40 45 - 75 |
|
Условия транспортирования и хранения: - температура окружающей среды, °C - относительная влажность воздуха, % |
минус 25 - +55 5 - 95 |
|
Габаритные размеры (длинахширинахвысота), мм |
224x160x44 |
|
Масса, включая батарейный блок, кг, не более |
1,5 |
Питание анализаторов осуществляется от встроенной NiMH аккумуляторной батареи или сети переменного тока частотой 50 Гц и напряжением 220 В ±10 % через сетевой адаптер.
Знак утверждения типа
Знак утверждения типа наносится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
Комплектность
- анализатор цифровых абонентских линий ELQ 2+ или ELQ 30 1 шт.
- комплект кабелей измерительных 1 шт.
- сетевой адаптер Y146-017 1 шт.
- сумка для переноски прибора и принадлежностей 1 шт.
- руководство по эксплуатации на русском языке 1 шт.
- методика поверки МП 403-000-000 1 шт.
Поверка
осуществляется в соответствии с документом «Анализаторы цифровых абонентских линий ELQ 2+, ELQ 30. Методика поверки МП 403-000-000», утвержденным ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в 2012 г., основные средства поверки:
- частотомер электронно-счетный Ч3-63/1: 0,1 Гц - 1500 МГц, ±540-7f ± 1 ед. счета;
- вольтметр переменного тока диодный компенсационный В3-49: 20 Гц - 1 ГГц; 10 мВ-100 В; ±(0,2 + 0,08/Ux + 0,08f);
- генератор сигналов высокочастотный Г4-158, диапазон частот 10 кГц - 100 МГц, погрешность установки частоты ±0,001%, напряжения 1 В: ±0,5 дБ;
- магазин сопротивлений: МСР-63: 0,01 Ом - 110 кОм, КТ 0,05; Р4007 0,1 МОм - 1 ГОм, класс 0,1;
Сведения о методах измерений
" Анализатор цифровых абонентских линий ELQ 2+. Руководство по эксплуатации";
"Анализатор цифровых абонентских линий ELQ 30. Руководство по эксплуатации".
Нормативные документы
Технические документация Кооператива техники связи "ELEKTRONIKA".
Рекомендации к применению
выполнение работ по оценке соответствия средств связи установленным законодательством Российской Федерации обязательным требованиям и мероприятий государственного контроля (надзора) в сфере связи.
