Анализаторы цифровых линий EDСT 2А
| Номер в ГРСИ РФ: | 35237-12 |
|---|---|
| Производитель / заявитель: | Кооператив "Elektronika", Венгрия |
Для измерения параметров цифровых линий связи, оперативного тестирования цифрового оборудования, интерфейсов и линий связи, для проведения настройки, технического обслуживания, ремонта и контроля качества цифрового оборудования и линий связи.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 35237-12 |
| Действует | по 21.11.2017 |
| Наименование | Анализаторы цифровых линий |
| Модель | EDСT 2А |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 761656c2-a071-84b6-b067-84ee3edc4ebe |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 33.04 |
| Год регистрации | 2012 |
| Страна-производитель | Венгрия |
| Примечание | 21.11.2012 утвержден вместо 35237-07 |
| Информация о сертификате | |
| Срок действия сертификата | 21.11.2017 |
| Номер сертификата | 48798 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1052 п. 05 от 21.11.201208 от 13.06.07 п.218 |
Производитель / Заявитель
Кооператив техники связи "Elektronika", ВЕНГРИЯ
Венгрия
HUNGARY-1135 BUDAPEST, Reiter Ferenc u.. 52-54, тел. (36-1) 340-21-38, телефакс 340-2139, E-mail: sales@elektronica.ru
Поверка
| Методика поверки / информация о поверке | МП 412-000-000 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
35237-12: Описание типа
2012-35237-12.pdf
|
Скачать | 104.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Анализаторы цифровых линий EDCT 2А (далее - анализаторы) предназначены для оперативного тестирования и измерения параметров цифрового оборудования, интерфейсов и линий связи
Описание
Анализатор представляет собой портативный прибор с жидкокристаллическим экраном, состоящий из генератора и приемника цифровых сигналов.
Принцип действия анализатора основан на воспроизведении эталонной частоты встроенным задающим генератором и формировании на выходе анализатора цифровых измерительных сигналов с заданными параметрами, включая частоту следования, амплитуду импульсов и структуру последовательностей сигналов, и логическом анализе структуры измерительных или рабочих сигналов, поступающих на вход анализатора, измерении параметров, что позволяет регистрировать и анализировать ошибки и аварийные сигналы и измерять джиттер (фазового дрожания) входного цифрового сигнала. Обеспечивается светодиодная индикация аварийных сигналов и ряд функций тестирования.
Общий вид анализатора и схема пломбировки от несанкционированного доступа (пломба, выполненная из однократно наклеиваемой ленты с уникальным изображением), представлены на рисунках 1 и 2 соответственно.
Место для наклейки

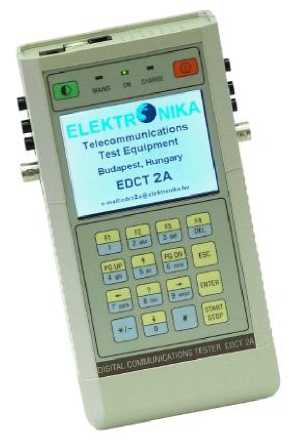

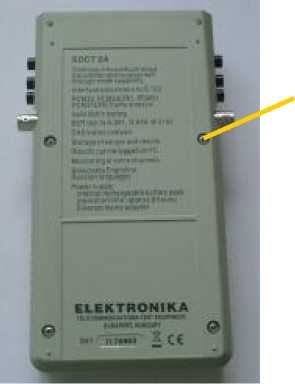

Рисунок 1- Общий вид анализатора Рисунок 2- Схема пломбировки анализатора
Программное обеспечение
Программное обеспечение (ПО) встроенное, версия 2.64, с управляющими функциями.
Идентификационные данные ПО следующие:
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
EDCT2ASW |
EDCT2Ac |
2.64 |
8a888bae0ce83576a3c9c4cb6d 7abf67 |
Значение хэш-функции 128 бит |
Анализатор по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений относится к группе "С". Запись ПО осуществляется в процессе производства. Доступ к внутренним частям анализатора, включая процессор, защищен конструкцией анализатора и этикеткой. Модификация ПО возможна только на предприятии изготовителя.
Технические характеристики
|
Характеристика |
Значение |
|
Тактовая частота передаваемого сигнала, кГц |
2048 |
|
Пределы допускаемой относительной погрешности тактовой частоты |
±50-10-6 |
|
Входной импеданс (симметричный/несимметричный вход), Ом |
120/75 или >2000 |
|
Затухание несогласованности входа на полутактовой частоте, дБ |
>18 |
|
Импеданс нагрузки на выходе (симметричный/несимметричный выход), Ом |
(120/75) Ом ±1 % |
|
Амплитуда импульсов (симметричный/несимметричный выход), В Длительность выходных импульсов на уровне 0,5 амплитуды, нс |
3,0±0,3/2,37±0,24 244 ± 25 |
|
Максимальное затухание сигнала на входе относительно номинального уровня, дБ |
30 |
|
Диапазон измерения размаха измеряемого джиттера, ТИ1 |
0,1-10 |
|
Пределы допускаемой основной погрешности измерения размаха фазового дрожания А при его частоте 1 кГц, ТИ |
±(0,05 А + 0,035) |
|
Общие характеристики | |
|
Рабочие условия применения: - температура окружающей среды, °C - относительная влажность воздуха при температуре +25 °С, % |
5 - 40 90 |
|
Температура хранения, °C |
минус 25 - +55 |
|
Габариты (длинахширинахвысота), мм |
200x100x44 |
|
Масса, кг, не более |
0,8 |
Питание анализаторов осуществляется от встроенной NiMH аккумуляторной батареи или сети переменного тока частотой 50 Гц и напряжением 220 В ±10 % через сетевой адаптер.
Знак утверждения типа
Знак утверждения типа наносится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
Комплектность
- анализатор EDCT 2А 412-000-000 1 шт.
- комплект кабелей измерительных 1 шт.
- сетевой адаптер Y146-001 1 шт.
- сумка для переноски прибора и принадлежностей 1 шт.
- руководство по эксплуатации на русском языке 1 шт.
- методика поверки МП 412-000-000 1 шт.
Поверка
осуществляется в соответствии с документом «Анализаторы цифровых линий EDCT 2А. Методика поверки МП 412-000-000», утвержденным ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в 2012 г., основные средства поверки:
- частотомер электронно-счетный Ч3-63/1: 0,1 Гц - 1500 МГц, ±540-7f ± 1 ед. счета;
- осциллограф двухканальный широкополосный С1-108: 0-350 МГц; 20 мВ - 8 В, погрешность по оси Х <1 % и Y <1,5 %;
- измеритель модуляции СК3-45: 0,1-500 МГц, частота модуляции 0,02- 200 кГц, пределы измерения девиации частоты 1-106 Гц, основная погрешность ±2%
- магазин затуханий ТТ-4103/17, 75/150 Ом, 0-2 МГц; 80 дБ ±0,2 дБ.
Сведения о методах измерений
"Анализаторы цифровых линий EDCT 2А. Руководство по эксплуатации".
Нормативные документы
Технические документация Кооператива техники связи "ELEKTRONIKA".
Рекомендации к применению
выполнение работ по оценке соответствия средств связи установленным законодательством Российской Федерации обязательным требованиям и мероприятий государственного контроля (надзора) в сфере связи.
