Нивелиры оптико-механические с компенсатором GEOBOX N7-26, GEOBOX N7-32, GEOBOX N8-26, GEOBOX N8-32
| Номер в ГРСИ РФ: | 35275-13 |
|---|---|
| Категория: | Нивелиры |
| Производитель / заявитель: | Фирма "GEOBOX Measuring Technology Ltd.", Китай |
Для геометрического нивелирования - определения разности высот на местности с помощью горизонтального самоустанавливающегося визирного луча, область применения - прикладная геодезия, топографические съемки, изыскательские работы и т.д.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 35275-13 |
| Действует | по 27.04.2024 |
| Наименование | Нивелиры оптико-механические с компенсатором |
| Модель | GEOBOX N7-26, GEOBOX N7-32, GEOBOX N8-26, GEOBOX N8-32 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 087370e6-4b3e-6835-f62d-3fcc98aafb4d |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 27.02 |
| Год регистрации | 2013 |
| Страна-производитель | Китай |
| Примечание | 15.05.2013 утвержден вместо 35275-07 |
| Информация о сертификате | |
| Срок действия сертификата | 15.05.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 484 п. 21 от 15.05.201308д от 05.07.07 п.15 |
Производитель / Заявитель
Фирма "GEOBOX Measuring Technology Ltd.", КИТАЙ
Китай
No.l Optics Road, Shangrao city, PR. Chine тел. +86 793 8260371, факс +86 793 8260566
Поверка
| Методика поверки / информация о поверке | Р 50.2.023-2002 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
4297
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4259 (99%) |
| Неуспешных поверок (СИ непригодно) | 38 (1 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
35275-13: Описание типа
2018-35275-13.pdf
|
Скачать | 90.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Нивелиры оптико-механические с компенсатором GEOBOX N7-26, GEOBOX N7-32, GEOBOX N8-26, GEOBOX N8-32 предназначены для измерения превышений методом геометрического нивелирования по вертикальным рейкам.
Описание
Нивелиры оптико-механические с компенсатором GEOBOX N7-26, GEOBOX N7-32, GEOBOX N8-26, GEOBOX N8-32 - геодезические приборы, принцип действия которых основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового оптико-механического компенсатора с магнитным или воздушным демпфером.
Основными частями нивелиров оптико-механических с компенсатором GEOBOX N7-26, GEOBOX N7-32, GEOBOX N8-26, GEOBOX N8-32 являются: зрительная труба с компенсатором, несъемная подставка (трегер) с тремя подъемными винтами и вертикальная осевая система. Нивелиры оптико-механические с компенсатором GEOBOX N7-26, GEOBOX N7-32, GEOBOX N8-26, GEOBOX N8-32 приводятся в рабочее положение подъемными винтами по круглому установочному уровню. Встроенный оптический прицел и горизонтальные наводящие винты с бесконечным ходом обеспечивают плавное и точное наведение на нивелирную рейку в горизонтальной плоскости. Нивелиры оптикомеханические с компенсатором GEOBOX N7-26, GEOBOX N7-32, GEOBOX N8-26, GEOBOX N8-32 имеют горизонтальный лимб для угловых измерений. Измерение углов выполняется по горизонтальной шкале, расположенной под окуляром. Взятие отсчета по рейке выполняется визуально. Модификации GEOBOX N7-26, GEOBOX N7-32, GEOBOX N8-26, GEOBOX N8-32 различаются значением увеличения зрительной трубы и типом компенсатора.
Пломбирование крепёжных винтов корпуса нивелиров оптико-механических с компенсатором GEOBOX N7-26, GEOBOX N7-32, GEOBOX N8-26, GEOBOX N8-32 не производится; ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

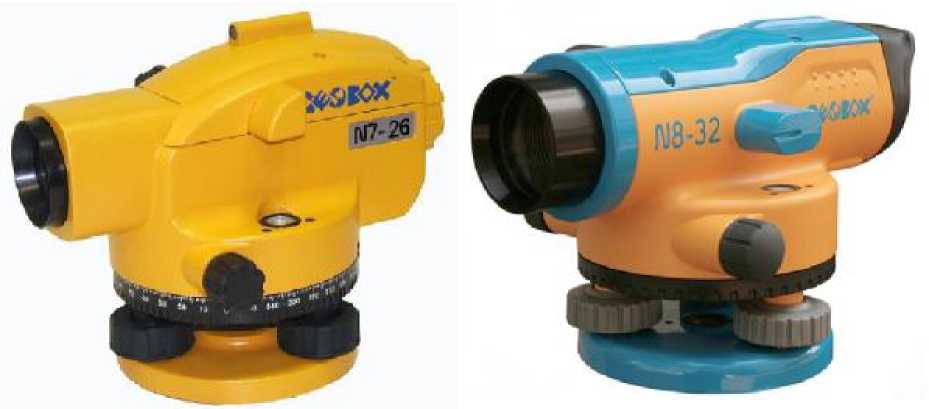

Общий вид нивелиров оптико-механических с компенсатором
GEOBOX N7-26, GEOBOX N7-32, GEOBOX N8-26, GEOBOX N8-32
Технические характеристики
|
Наименование характеристики |
Значение | |||
|
GEOBOX N7-26 |
GEOBOX N7-32 |
GEOBOX N8-26 |
GEOBOX N8-32 | |
|
Допустимая СКП измерения превышения на 1км двойного хода, мм: |
±2,0 |
±1,5 |
±2,0 |
±1,5 |
|
Диапазон измерений горизонтальных углов, ... °: |
360 | |||
|
Цена деления горизонтального лимба, ... °: |
1 | |||
|
Увеличение зрительной трубы, крат, не менее: |
26 |
32 |
26 |
32 |
|
Диаметр входного зрачка зрительной трубы, мм, не менее: |
36 |
42 | ||
|
Наименьшее расстояние визирования, м, не более: |
1,0 |
0,3 | ||
|
Угловое поле зрения зрительной трубы, ... ° .', не менее: |
1 20 | |||
|
Цена деления круглого установочного уровня, .'/ 2мм: |
8 | |||
|
Диапазон работы компенсатора, .', не менее: |
±15 | |||
|
Допустимая СКП установки линии визирования, ...": |
±0,5 | |||
|
Систематическая погрешность компенсатора, ...", не более: |
±0,5 | |||
|
Коэффициент нитяного дальномера |
100 | |||
|
Значение постоянного слагаемого нитяного дальномера, м: |
0 | |||
|
Диапазон рабочих температур, °С: |
от - 30 до + 45 | |||
|
Габаритные размеры, ДхШхВ, мм, не более: |
195х170х120 |
215х130х135 | ||
|
Масса нивелира, кг, не более: |
1,5 |
1,7 | ||
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус.
Комплектность
|
Наименование |
Количество, ед. |
|
Нивелир оптико-механический с компенсатором |
1 |
|
Набор инструментов для юстировки |
1 |
|
Транспортировочный футляр |
1 |
|
Нитяной отвес |
1 |
|
Чехол для защиты от осадков |
1 |
|
Руководство по эксплуатации на русском языке |
1 |
|
Методика поверки |
1 |
Поверка
осуществляется по документу Р 50.2.023-2002 «Государственная система обеспечения единства измерений. Нивелиры. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
- Нивелир типа Н-05 ГОСТ 10528-90;
- Теодолит типа Т2 ГОСТ 10529-96;
- Экзаменатор геодезический многодиапазонный ЭГЕМ, ПГ ±0,5”;
- Стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3";
- Рулетка измерительная 5м 3кл ГОСТ 7502-98;
- Нивелирная рейка РН-3 ГОСТ 10528-90;
- Секундомер СДСпр-1-2-000 2кл. ГОСТ 5072-79;
- Высотный стенд ГОСТ 10528-90.
Сведения о методах измерений
Методика измерений приведена в документе: «Нивелиры оптико-механические с компенсатором GEOBOX N7-26, GEOBOX N7-32, GEOBOX N8-26, GEOBOX N8-32. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;
2. Техническая документация «GEOBOX Measuring Technology Ltd.», КНР.
Рекомендации к применению
- осуществление геодезической и картографической деятельности
