Устройства релейной защиты Р3А33

Назначение

Устройства релейной защиты РЗА33 (далее - устройства) предназначены для измерения напряжения и силы переменного тока, мощности, частоты основной гармоники, углы взаимного расположения векторов напряжений и токов в 3-х и 4-х проводных цепях переменного тока промышленной частоты, а также для учета активной и реактивной электроэнергии с обеспечением функций автоматической защиты.

Описание

Конструктивно устройства состоят из исполнительного блока, терминала управления и блока питания, соединенных электрическим кабелем.

Исполнительный блок оснащен цифровым сигнальным процессором, программируемым ПЗУ для хранения параметров конфигурации устройства, его настройки и другой служебной информации, записываемых в энергонезависимую электронную память.

Исполнительный блок имеет 4 канала для измерения напряжения, 4 канала для измерения силы тока, 8 дискретных входных и 8 дискретных выходных каналов.

Частота измерения аналогового сигнала по каждому из входных каналов составляет 4 кГц. Действующие значения токов и напряжений вычисляются каждые 20 мс. Такт запуска алгоритмов защиты 20 мс.

Устройства периодически измеряют мгновенные значения токов и напряжений.

При измерении напряжения и силы тока аналоговый сигнал поступает на вход исполнительного блока и затем через встроенный аналоговый мультиплексор поступает на аналого-цифровой преобразователь (АЦП), где преобразуется в дискретный сигнал. После обработки результат измерения отображается в цифровом виде на дисплее терминала управления или поступает по интерфейсу связи RS485 в протоколе SyBUS на ЭВМ.

Дискретные каналы предназначены для приема сигналов от внешних устройств автоматики, управления, сигнализации и передачи сигналов для управления коммутационными аппаратами и использования в системах автоматики и сигнализации.

Терминал управления служит для отображения результатов измерений на дисплее и установки необходимых параметров и режимов работы устройств.

Устройства выполняют функции сигнализации, регистрации аварийных событий.

Для ведения реального времени, в устройствах установлены микросхемы часов реального времени и поддержана процедура синхронизации времени протокола SyBUS -специальная широковещательная транзакция в локальной сети от системного задатчика времени, содержащая значение реального времени с дискретностью 1 миллисекунда.

Параметры конфигурации, накопленные значения счетчиков электроэнергии сохраняются в энергонезависимой памяти EEPROM. Архив событий и графики записанных событий хранятся в памяти, питаемой литиевой батареей.

При отсутствии электропитания сохранение данных обеспечивается в течение 40 лет для данных в EEPROM и 5 лет для данных в памяти.

Устройства оснащены интерфейсом RS 485 для связи с внешними электронными устройствами (например, ЭВМ, принтер и.т.п.).

Интерфейс RS-485 позволяет объединять устройства в единую систему, осуществлять обмен данными на расстояниях до 1 км и подключать к промышленному контроллеру, персональному компьютеру, что позволяет легко интегрировать устройства в автоматизированные системы релейной защиты и автоматики. Скорость передачи данных по сети программируется и может выбираться из: 307200 153600, 38400 и 9600 бит/с. Пакетный способ передачи данных на основе протокола SyBUS позволяет осуществлять прием и передачу отдельных параметров и команд.

Устройства могут применяться в электрических сетях с изолированной и компенсированной нейтралью напряжением 6-35 кВ и в сетях 0,4 кВ.

Область применения: предприятия промышленности и энергетики.

Схема обозначения модификаций устройств:

РЗА33.-ХХХ/Х/ХХХ-В

I--------Тип устройства

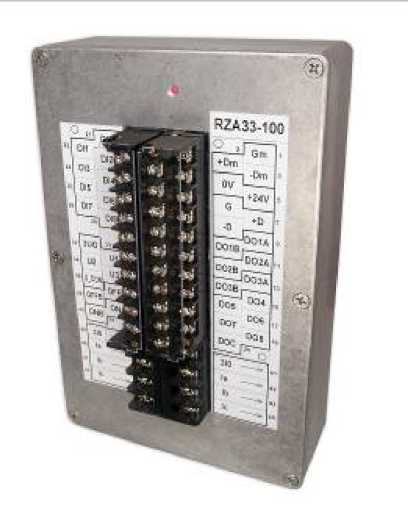

Исполнительный блок

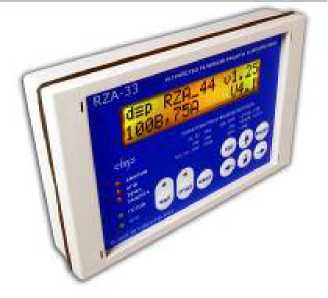

Терминал управления

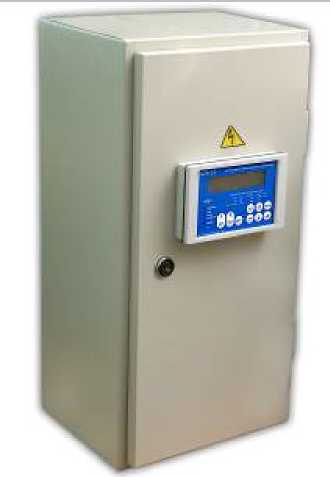

Шкаф с устройством РЗА 33

Рис. 1 - Фотография устройства РЗА 33

_ - н н з - - - °                Наклейка для контроля вскрытия

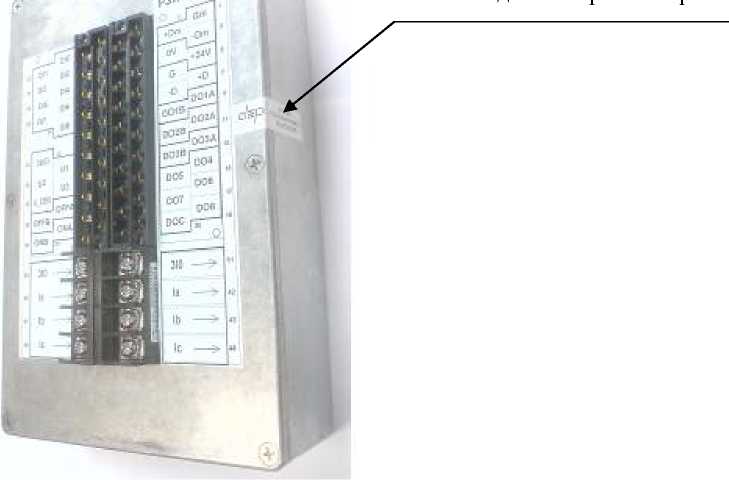

Рис. 2 - Фотография исполнительного блока с защитной голографической наклейкой

Программное обеспечение

Программное обеспечение (далее - ПО) устройств релейной защиты РЗА33 состоит из встроенного в устройства и внешнего, функционирующего на внешних программно-аппаратных платформах. В качестве внешнего ПО в устройствах используется ПО SCADA SyTrack, которое внесено в Госреестр в составе комплексов информационных, измерительных и управляющих «ДЕКОНТ» и «ДЕКОНТ-Ех» (Госреестр № 18835-12).

Встроенное ПО заносится во флэш-память микропроцессора устройства при выпуске из производства и не может быть изменено пользователем. Встроенное ПО выполняет функции аналого-цифрового преобразования электрических сигналов, последующую обработку и передачу в цифровой форме на вышестоящие уровни автоматизированных систем. Встроенное ПО является метрологически значимым.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного программного обеспечения.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик устройств. Устройства имеют защиту встроенного программного обеспечения от непреднамеренных и преднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллеров от чтения и записи, уровень защиты встроенного программного обеспечения - «А» по МИ 3286-2010.

Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений встроенного ПО и измеренных данных.

Внешнее ПО SCADA SyTrack не является метрологически значимым и включает в себя набор инструментальных и исполнительных модулей.

Уровень защиты внешнего ПО SCADA SyTrack - «С» по МИ 3286-2010.

В состав используемого внешнего ПО (из ПО SCADA SyTrack) входят следующие компоненты:

- ПО «SyTrack-TOOL» RZATrendView - просмотр осциллограмм в формате ComTrade;

- ПО «SyTrack-TOOL» SubstationARM - RZA - автоматизированное рабочее место инженера релейной защиты;

- ПО «SyTrack-PLC» DRV-IEC-103-M - реализация протокола МЭК-60870-5-103 в режиме Мастера;

- ПО «SyTrack-PLC» DRV-SYNET - реализация протокола SYNET;

- ПО «SyTrack-PLC» DRV-SPABUS-M - реализация протокола SPA-Bus (ABB) в режиме Мастера;

- ПО «SyTrack-PLC» DRV-MODBUS-M - реализация протокола MODBUS в режиме Мастера;

- ПО «SyTrack-TOOL» RZAConfig» - программа настройки параметров защиты и функционирования устройств и инициирования пользователем считывания данных, используемых для построения графиков осциллограмм.

Технические характеристики

аблица 2

Знак утверждения типа

наносится на лицевую панель устройств и титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

В комплект поставки входит устройство, коробка упаковочная, паспорт, руководство по эксплуатации.

По заказу: методика поверки и программное обеспечение.

Сведения о методах измерений

Сведения приведены в РЭ 3433-007-86507412-2012 «Устройство релейной защиты РЗА33. Руководство по эксплуатации».

Нормативные документы

ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;

ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;

ТУ 3433-007-86507412-2012 «Устройство релейной защиты РЗА33. Технические

условия».
