Ключи моментные шкальные КМШ-1400
| Номер в ГРСИ РФ: | 35397-13 |
|---|---|
| Категория: | Ключи моментные |
| Производитель / заявитель: | ЗАО "Курганстальмост", г.Курган |
Для воспроизведения крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой и левой резьбой на сборочных операциях в автостроении, машиностроении, электромашиностроении, в строительстве зданий и сооружений, техническом обслуживании и ремонте промышленных изделий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 35397-13 |
| Действует | по 15.01.2028 |
| Наименование | Ключи моментные шкальные |
| Модель | КМШ-1400 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7d3d3958-a0e2-401f-ca5b-c61736868a74 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 28.04 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Примечание | 08.02.2013 утвержден вместо 35397-07 |
| Информация о сертификате | |
| Срок действия сертификата | 08.02.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 95 п. 63 от 08.02.201308д от 05.07.07 п.141 |
Производитель / Заявитель
Закрытое акционерное общество "Курганстальмост" (ЗАО "Курганстальмост"), г. Курган
Россия
640023, ул.Загородная, 3 т/ф 8(352-2) 47-81-17, 47-80-78, www.kurganstalmost.ru
Поверка
| Методика поверки / информация о поверке | МП 69-231-2007 с дополнением №1 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2292
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2251 (98%) |
| Неуспешных поверок (СИ непригодно) | 41 (2 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
35397-13: Описание типа
2018-35397-13.pdf
|
Скачать | 70 КБ | |
|
35397-13: Методика поверки
2023-mp35397-13.pdf
|
Скачать | 188.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Ключи моментные шкальные КМШ-1400 (далее ключи) предназначены для измерений крутящего момента силы при затяжке резьбовых соединений с правой и левой резьбой.
Описание
Принцип действия ключа основан на измерении прогиба упругого тела ключа, прямо пропорционального приложенному крутящему моменту силы. Прогиб упругого тела измеряется с помощью индикатора часового типа. Значение крутящего момента силы определяется по градуировочной характеристике, отражающей зависимость показаний индикатора (в делениях шкалы) от приложенного крутящего момента силы.
Ключ состоит из головки, переходящей в упругое тело, заканчивающееся рукояткой, храпового механизма, рычага, индикатора часового типа.
Упругое тело представляет собой стержень двутаврого сечения. К упругому телу на одном конце закреплен храповик с внутренним присоединительным квадратом для установки сменных головок. На этом же конце жестко закреплен рычаг, в который упирается измерительный наконечник индикатора. Индикатор часового типа закреплен в кронштейне, установленном на упругом теле ключа.
Для использования сменных головок по ГОСТ 25604-83 предусмотрена переходная вставка с наружным присоединительным квадратом 25 мм.

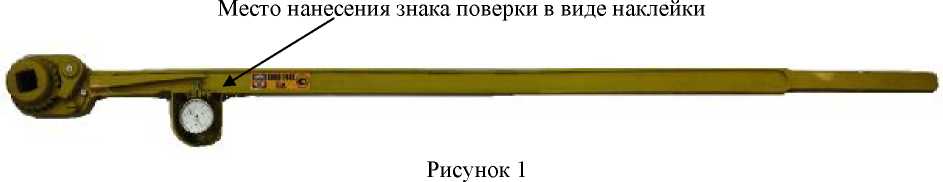

Общий вид ключа представлен на рисунке 1.
Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений, Н-м |
600-1400 |
|
Пределы допускаемой относительной погрешности, %, - при первичной поверке - при периодической поверке |
±2 ±5 |
|
Размер внутреннего присоединительного квадрата, мм |
32+0’17 |
|
Размер наружного присоединительного квадрата при использовании вставки 32/25, мм |
2- +0,40 25+0,27 |
|
Габаритные размеры, длина*ширина*высота, мм, не более |
1582x164x85 |
|
Масса ключа, кг, не более |
10,2 |
|
Диапазон рабочих температур, °С |
от минус 20 до плюс 35 |
|
Средняя наработка на отказ, циклов, не менее |
1x105 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на корпус ключа методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
|
Наименование |
Кол-во |
Примечание |
|
Ключ моментный КМШ-1400 |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки МП 69-231-2007 с дополнением № 1 |
1 | |
|
Головка сменная S36 короткая |
По заказу | |
|
Головка сменная S36 длинная |
То же | |
|
Головка сменная S41 короткая |
-"- | |
|
Головка сменная S41 длинная |
-"- | |
|
Вставка со ступенями 32/25, мм |
-"- | |
|
Футляр |
-"- |
Поверка
осуществляется по документу «ГСИ. Ключи моментные шкальные КМШ-1400 Методика поверки» МП 69-231-2007, утвержденному ФГУП «УНИИМ» в мае 2007 г. с дополнением № 1, утвержденным ГЦИ СИ ФГУП «УНИИМ» в октябре 2012 г.
Эталоны, применяемые при поверке:
- эталоны 2-го разряда по ГОСТ Р 8.752-2011, диапазон от 600 до 1500 Н^м, относительная погрешность ±1,0 %.
Сведения о методах измерений
Методика измерений приведена в документе «Ключ моментный шкальный КМШ-1400. Руководство по эксплуатации. Э 02495.002.000РЭ».
Нормативные документы
1 ГОСТ Р 51254-99 «Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия
2 ГОСТ Р 8.752-2011 «ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы».
3 ТУ 3926-095-04697311-06. Технические условия «Ключ моментный шкальный КМШ- 1400.
Рекомендации к применению
Область применения ключей моментных шкальных КМШ-1400 находится вне сферы государственного регулирования обеспечения единства измерений.
